[DagVagV70]

Något elfel är det med felmeddelandet Baklucka Öppen. Är det någon som vet vilken tråd det är som kan gått av. Kontakten på bilden har 4 sladdar grå, brun, rosa, gul men bara 2 syns på bild. Gissar att tråden är av i knippet vid gångjärn på vänster sida. Tacksam för hjälp !!

v70 baklucka.jpg (2.29 MiB) Visad 4160 gånger

[Lelleprinter]

Schema centrallås baklucka.

Detaljer:
3/78 Låsenhet
7/137 Glaskrosslinga baklucka
31/72 Jordpunkt

Färgkodning:
GR = Grå
Y = Gul
P = Rosa
BN = Brun
SB = Svart

Centrallås baklucka V70.png (26.82 KiB) Visad 4089 gånger

Pinout låsenhet.

Låsenhet 3-78.png (44.8 KiB) Visad 4089 gånger

Kontakt 54/50

Kontakt 54-50.png (37.94 KiB) Visad 4101 gånger

[Lelleprinter]

Hmm.
Jag ser nu att det är en missmatch för pinout mellan din bild och bild 3/78 på låsenheten .
Utgå från att din bild på kontaktens numrering samt färgerna på kablarna är korrekta.
Jag skulle kolla att switchen i låsenheten är funktionell först.

[DagVagV70]

Tack! Det ser inte riktig ut sådär på min 2006:a. När man kör så blir det elektrisk kontakt ibland och ibland inte. Jag gissar att en tråd är av i kabelknippet vid gångjärnet och att tråden ibland går ihop. Försöker identifiera tråden för att byta bara den. Flera har tyvärr samma färgkodning. Man kan byta hela kabelpacken men det är dyrt.

[Lelleprinter]

Varnar den konstant för baklucka öppen när bilen står still?

Enligt schema.

Från brytarens ena stift går Rosa kabel till REM-modulens stift F2
Från brytarens andra stift går Brun kabel till krosslingan, vidare från krosslingan så går det svart kabel till chassijord i bagaget.
Denna svarta kabel är gemensam för Torkarmotor och den eluppvärmda glasrutans jord.

Det finns en till svart kabel som är gemensam för skylt och bromslyset,
Den svarta kabeln går till stift F5 i REM-modulen.

Fungerar torkaren och eluppvärmda rutan OK?
Då är ju jordningen OK.

Då bör felet ligga i.
Glappt/avbrott i Rosa kabel.
Brytare i låset.
Glappt i krosslingan,

[DagVagV70]

Den varnar lite då och då. Ibland går larmet när bilen är låst och jag gissar det beror på att luckan "öppnas". När man kör så blinkar varningen till ibland och ibland ligger den på längre tid. Allt annat fungerar bra. Kanske kan man sticka in en tunn nål genom isoleringen i ledarna för att läsa av vilken ledning som är defekt. Får nog vänta till varmare tider pga saknar garage. Tack för infon !!

[Lelleprinter]

Kanske luckans lås är justerat för hårt/löst så inte låsmekanismens låsarm går i rätt läge (trycker in/släpper brytaren ordentligt).

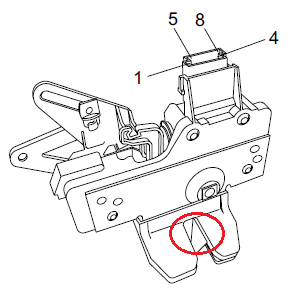

En ide som du kan prova när du får tid är att med mejsel eller dyligt trycka in låsmekanismen två snäpp (se bild ) och sedan med bagageluckan uppe och motorn på tomgång/tändning på titta på instrumentpanelen om den indikerar luckan öppen och samtidigt rucka i kablar, anslutnings och jordpunkter och se om du kan allokera var det glappar någonstans.
Glöm inte att trycka in låsknappen för att sprätta upp låsarmen igen innan to klappar igen bagageluckan .

lås V70.png (17.78 KiB) Visad 31 gånger
