[DagVagV70]

Något elfel är det med felmeddelandet Baklucka Öppen. Är det någon som vet vilken tråd det är som kan gått av. Kontakten på bilden har 4 sladdar grå, brun, rosa, gul men bara 2 syns på bild. Gissar att tråden är av i knippet vid gångjärn på vänster sida. Tacksam för hjälp !!

v70 baklucka.jpg (2.29 MiB) Visad 78 gånger

[Lelleprinter]

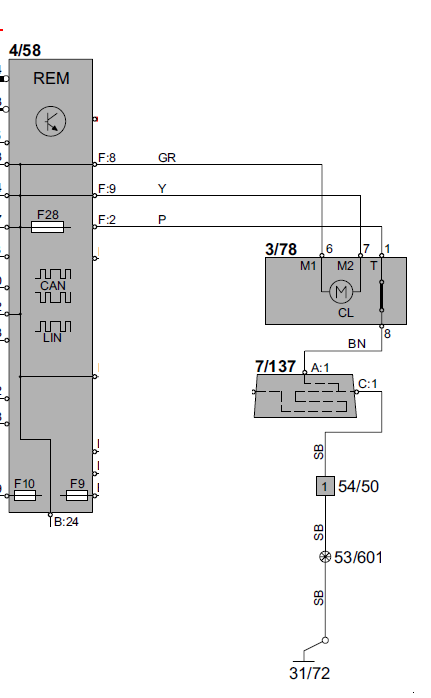

Schema centrallås baklucka.

Detaljer:
3/78 Låsenhet
7/137 Glaskrosslinga baklucka
31/72 Jordpunkt

Färgkodning:
GR = Grå
Y = Gul
P = Rosa
BN = Brun
SB = Svart

Centrallås baklucka V70.png (26.82 KiB) Visad 7 gånger

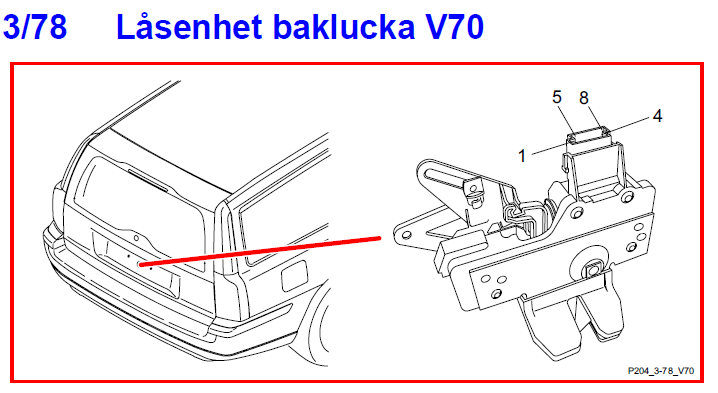

Pinout låsenhet.

Låsenhet 3-78.png (44.8 KiB) Visad 7 gånger

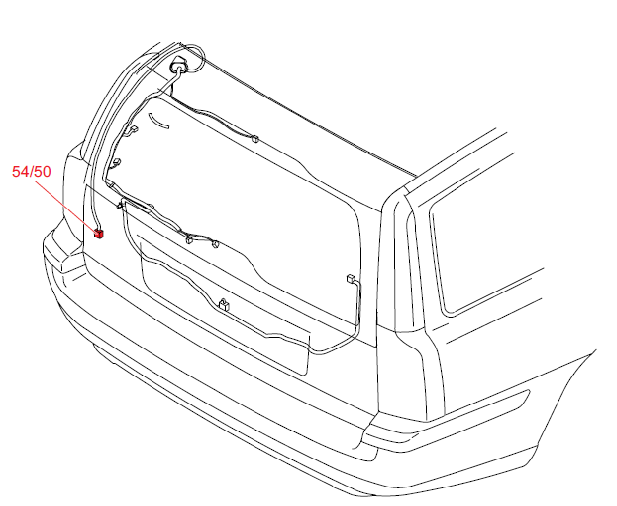

Kontakt 54/50

Kontakt 54-50.png (37.94 KiB) Visad 19 gånger
