[Jarlingar]

Någon som vet vilka värden det skall vara på MAF sensor?
V70 -03 2.0 170hk

Kunde mäta 28kohm på två stift och 4kohm mellan två andra.

Stift 1 grön kabel visar ingen kortslutning.




[Lelleprinter]

Känns som en överkursfråga. Men jag hoppar på den.
De skulle vara intressant att veta varför du frågar, Har du felkoder eller andra symtom?

Nu har jag en Volvo årsmodell 2006 med 140hk motor,
Min MAF-givare har artikelnummer 30713512, din hade 9202199

Pin-out,
1: +12V
2: MAF-signal +
3: MAF-signal -
4: temp
5: Jord

Ohm-mätning mellan stift 2 och 3 (MAF-signalen) cirkus 28,2 KOhm
Ohm-mätning mellan stift 4 och 5 (Temperaturgivaren) cirkus 2,2KOhm, men den säker vara annat värde beroende på temperatur.

Skulle jag kolla om givaren är OK så skulle jag mäta DC-spänningen mellan stift 2 och 3
Se bild nedan där jag mäter spänningen med tändningen på.
Multimetern visar 0,657 VDC och min ODB-läsare 0,66VDC vilket är likvärdigt,
Mätvärdet från ODB-läsaren säger också Mass Air Flow 0 g/s vilket den bör vara om inte motorn är startad.
(samma metod för tempgivaren, mät likspänningen mellan stift 4 och 5, den matchar uppmätt spänning med ODB-läsarens värde)

MAF-sensor i tändningsläge.png (789.21 KiB) Visad 9070 gånger

Nästa test med motorn på tomgång.
Multimetern visar 1,539 VDC och min ODB-läsare 1,54 VDC vilket är likvärdigt,
Mätvärdet från ODB-läsaren säger också Mass Air Flow 5,67 g/s

MAF-sensor tomgång.png (973.31 KiB) Visad 9070 gånger

Med andra ord.
För luftflöde, högre spänning ger högre mätvärde.
För temperatur, högre spänning ger lägre temperaturvärde.
Slutsatsen på denna serie av luftmassemätare så har den en analog spänningssignal,

Länk till Denso's produktbeskrivning
https://assets.denso-am.eu/production/a ... wedish.pdf

Avslutar inlägget med en tjusig 3D animation.

[Jarlingar]

Ja jag har felkod men..
Jag Mindes fel kod och det var MAP sensorn jag hade felkod på och inte MAF...

Så de värden jag mätte upp var säkert riktiga.

Har du motsvarande värden på MAP sensorn?

[Lelleprinter]

Då blir det på en Volvo årsmodell 2006 med 140hk motor,
Min MAP-givare har artikelnummer 9486209 från Denso

Pinout:
1: signal
2: Jord
3: +5VDC (matning från ECM)

Resistansmätning mellan stift:
1 till 3: 2414 Ω
1 till 2: 10,7 KΩ
2 till 3: 8,2 KΩ

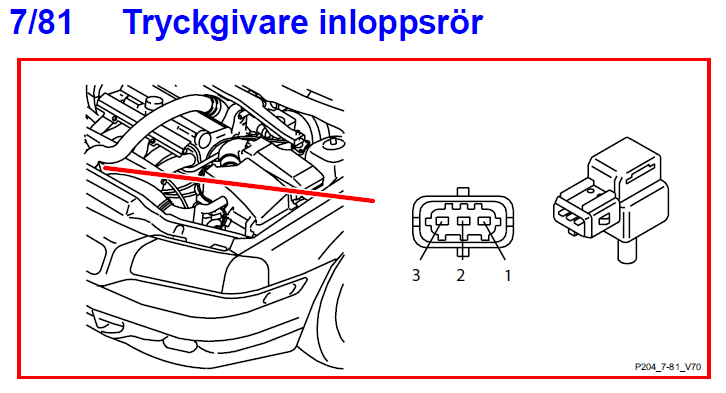

Tryckgivare inloppsrör 7-81.png (40.69 KiB) Visad 74 gånger

Använder samma metod som tidigare och mäter spänningen mellan stift 1 och 2 på MAP-sensorn:

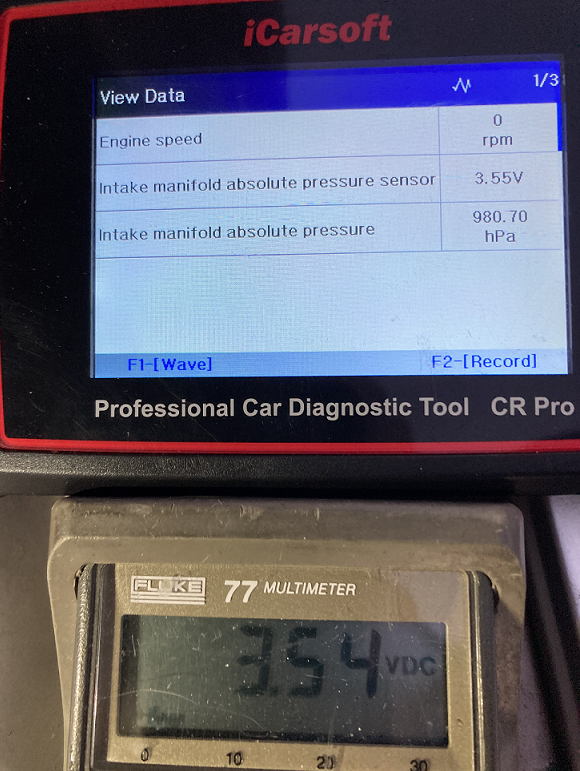

Med bara tändningen på mäter ODB-läsaren 3,55VDC vilket matchar multimeterns 3,54VDC
ODB-läsaren ger då ett lufttryck på 980,40 hPa vilket matchar det barometer/luft-tryck som min enkla väderstation inomhus visade (983 hPa) vid det tillfället.

MAP-sensor värden i tändningsläge.png (922.78 KiB) Visad 74 gånger

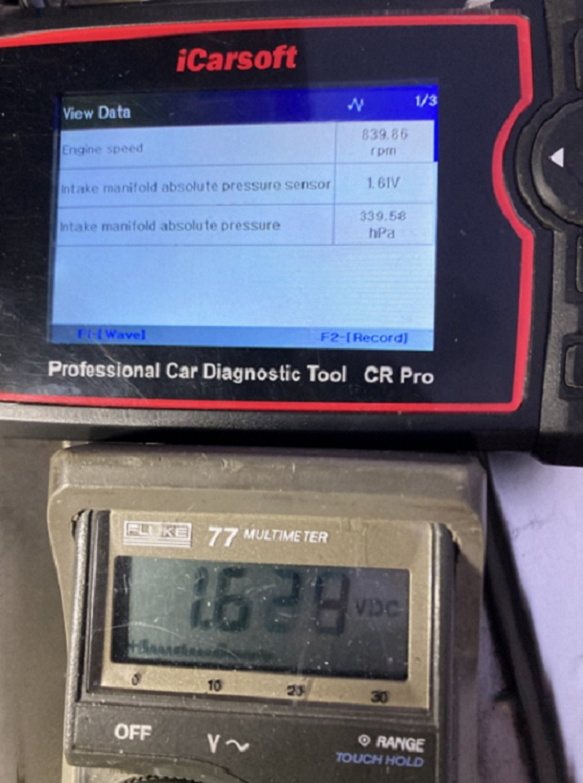

Med motorn på tomgång så var mätvärdena väldigt hoppiga, nya mätvärden uppdaterades hela tiden,
när bilden togs så gav ODB-läsaren 1,61 VDC och ett lufttryck på 339,58 hPa momentant,
Multimeter visade likvärdig spänning men på bilden låg inte multimetern i fas med ODB-läsaren uppdaterade mätvärde. Därför visar multimetern en annan spänning när bilden togs.

MAP-sensor värden tomgång.png (764.53 KiB) Visad 74 gånger

Med andra ord, högre spänning ger ett högre mätvärde för lufttryck.
Generellt för MAP sensorer är att de har ett mätområde är mellan 0.2 V and 4.8 V.

Ovan test ger en viss vägledning att sensorn är OK,
för att kolla MAP-sensorns hela mätområdet får man använda sig av en handhållen Vacuum/trycktestare och mäta spänningen på utsignalen, (att det inte är ett glappt i mätskalan samt att den håller trycket och inte läcker.)

Kolla också att slangen mellan insugsrör och MAP-sensor inte är sprucken eller igensatt.

Har motorlampan tänds för felkod för MAF- eller MAP-sensor så är det ett måste att nolla felkoden för att släcka motorlampan även om man har fixat felet.
