[Tommie87]

Hej.
Någon som kan förklara hur jag kopplar för att få mina dimljus fram att lysa när ljusvredet är på 0, ska givetvis släckas när vredet vrids upp.

Ändrar jag på den lilla lilla skruven nere till h på vredet så släcker den ALLT ljus på läge 0.

[Erik Å]

Du vill använda dimljus som DRL i stället för automatiskt halvljus?
Det har jag fixat på min, har en (ny) omkopplare på brädan där jag väljer om "läge 0"-automatiken ska tända halvljus eller dimljus (har LED i de senare för att spara soppa och glödlampor..) Allt annat är precis som förut. Bakljus och ljustuta t.ex.
Men det var lite meck att fixa, fick lägga till en transistor som inverterar en signal. Skulle säkert gå med ett relä i stället..
Jag kan skicka ett kopplingsschema om du vill. Eller en skiss snarare Plus kopior av Haynes-kopplingsschemorna.

[Tommie87]

Hemskt gärna.

[Erik Å]

Okej, då åker vi..

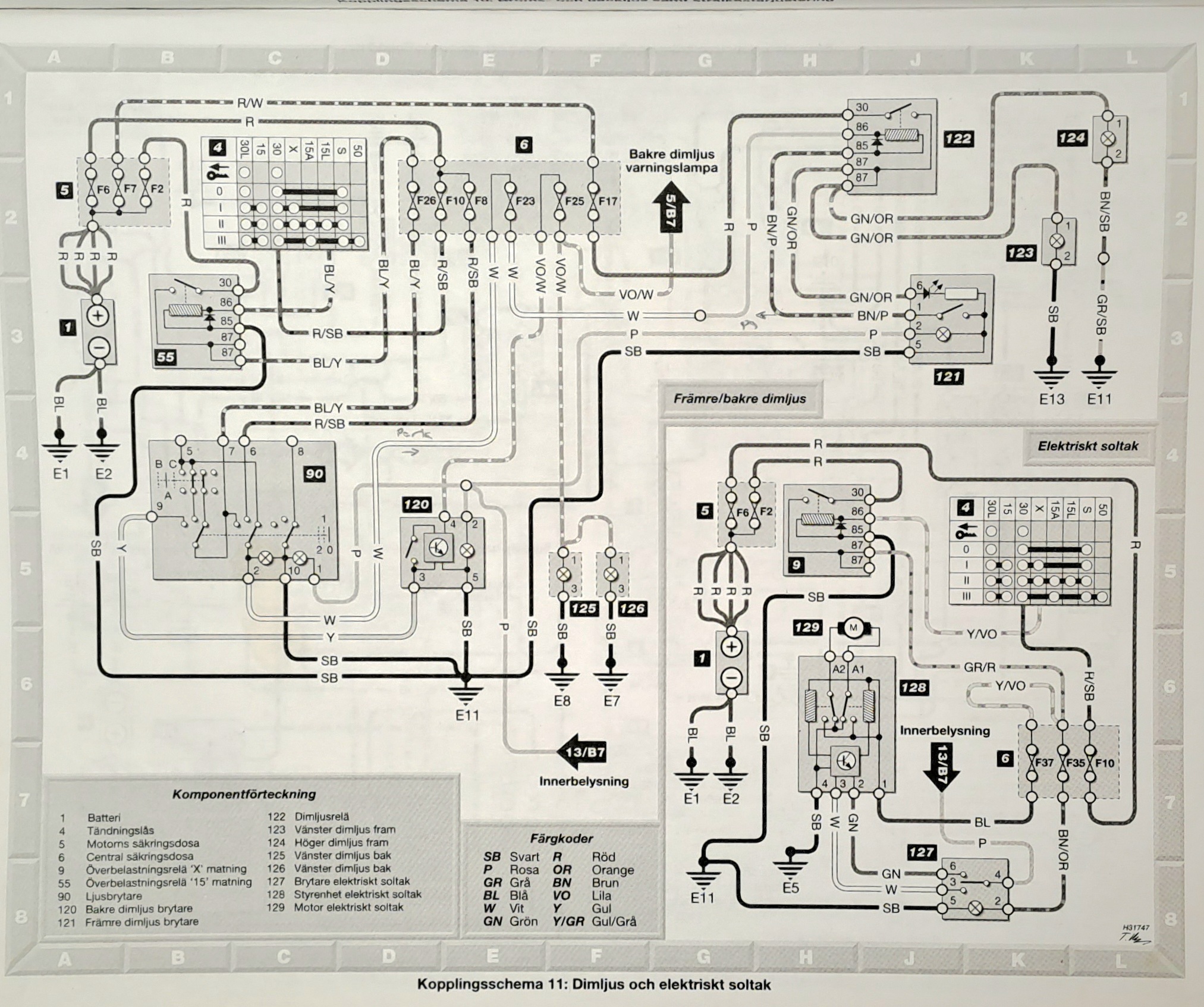

Vi börjar med det enkla, schemat med dimljus och omkopplare
Uppe i högra hörnet har du främre dimljusen 123 och 124, reläet som tänder dem 122, och knappen i brädan 121

Så får att tvångstända främre dimljusen behöver vi kortsluta 121-knappens interna switch med en reläkontakt kopplad mellan Brown/Pink 1 och jord Black 5. Blir alltså samma sak som att slå på ordinarie knapp för främre dimljus. Kablarna är lätta att komma åt på knappens baksida med kläm-tjuvkontakter.


[Erik Å]

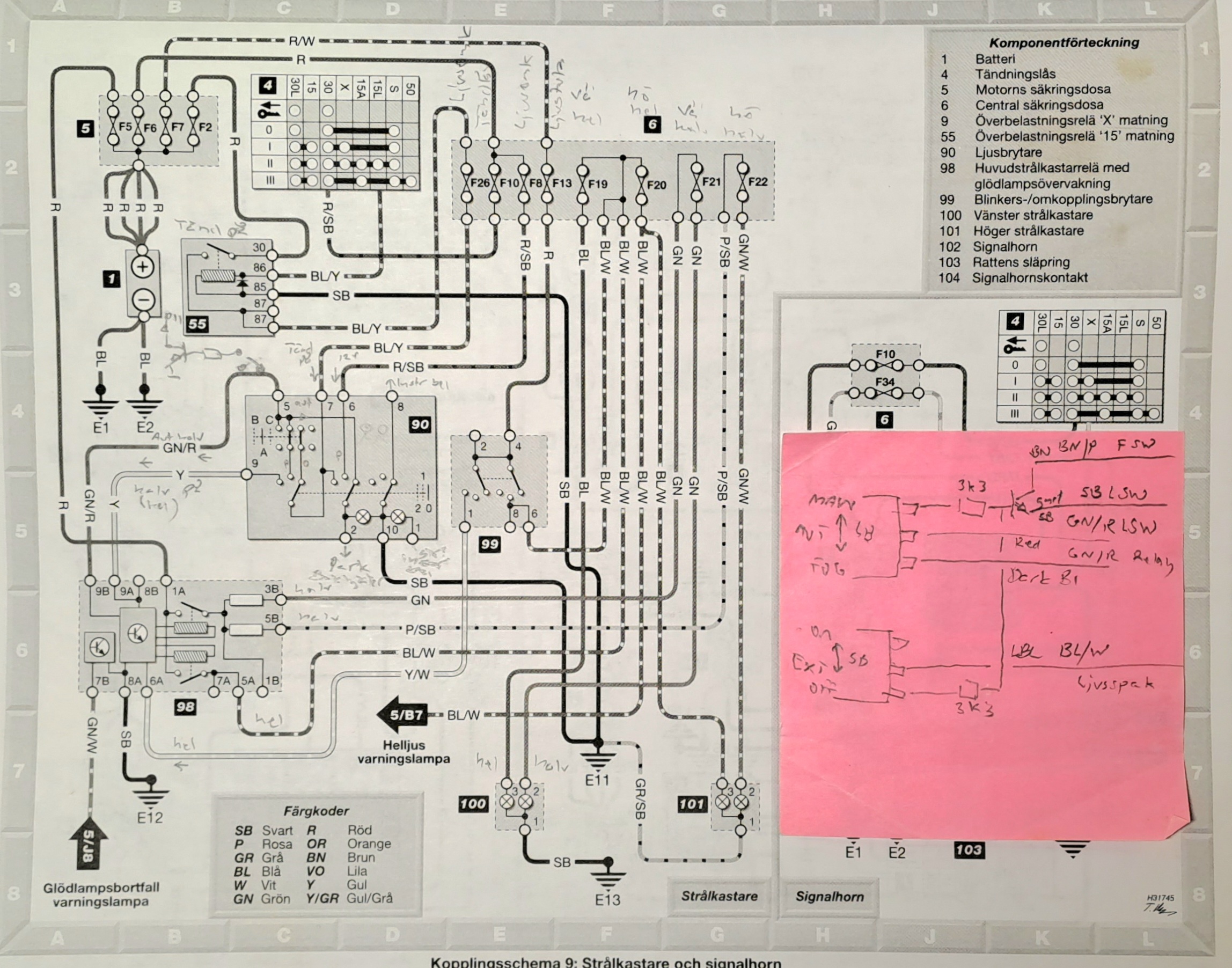

Nu blir det lite trassligare mest pga att Haynes trasslat till schemat över ljusomkopplaren till obegriplighet

Ljusomkopplaren är 90 mitt i vänstra halvan. Helt omöjligt att lista ut hur omkopplarfunktionerna fungerar beroende på mejselspårs-omkopplaren läge.
Men det behövs inte , det intressanta är grön/röda kabeln på pinne 5. Den tänder automatisk halvljus när omkopplaren är i läge 0
Så vi behöver klippa upp denna kabel, och dra den via en enpolig 2-lägesomkopplare. Du ser den i min skiss
I ena läget går signalen vidare till ljusreläet 90 precis som förut och tänder automatisk halvljus.
Men när omkopplaren är i andra läget ska den i stället tända dimljusen. Problemet är bara att när röd/grön kabel har 12V måste den omvandlas till en jordslutning för att aktivera reläet på dimljusen. Jag löste detta med en npn-transistor med ett 3.3 kohm motstånd på basen. Men det här ska gå att fixa med ett relä, återkommer med skiss. Är du med så långt?
