[Hayvosh]

Hej,

Hoppas det vart rätt forum nu, har lyckats få tag i en s09 med kontaktstycken, dock inget kopplingsschema. Är det någon som råkar ha pinouts eller motsvarande för en sådan?

Tack på förhand

Sent from my HTC 10 using Tapatalk

[korken]

Jag vet att tråden är gammal men säker själv efter samma sak.
Någon vänlig själ som kan hjälpa mig?

Ha en fin dag!

[Lelleprinter]

Vet ej om detta är vad du letar efter men kika på denna länk.
https://www.transportstyling.se/produkt ... 931251.pdf

[korken]

Tack den har jag. Men behöver veta vilka stift som är vad. Behöver få fram vad som är + & -.

[Lelleprinter]

Trådskaparen hade en S9 med kabel.
Jag utgår från att du har en med kabel också eftersom du inte har skrivit något annat.

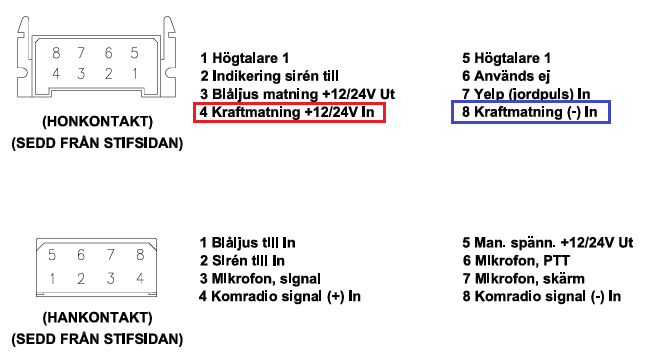

Stift 4 på kabelns honkontakten är +12Volt
Stift 8 på kabelns honkontakten är minus.

Kabel Sirenförstärkare.png (29.9 KiB) Visad 66 gånger
