[roh66]

Hej!
Har en V70n 2006 med halogen strålkastare där parkeringsljuset som sitter i båda strålkastarna (reflektor halvljus) och även i dem orange reflexerna på hörnen fram har slutat fungera. Alla fyra slocknade samtidigt. P-ljusen bak fungerar fint (Alla 4 glödlamporna + röda dioderna i hörnen.)
Har bytt alla lamporna framtill (ingen ström till lamporna), kollat säkringen som går till CEM (hel och det finns ström på båda sidor av säkringen). Får inga felmeddelanden i displayen instrumentpanel.
Har förstått att lamporna matas direkt från CEM via kontaktstycke C. Är det någon som vet vilket det är? Alltså vilket är kontaktstycke A,B,C osv.
Har inte lyckats förstå vilket som jag ska kolla på för att mäta vidare på.
Tips och idéer mottages med stor tacksamhet!

[Lelleprinter]

Först vill jag föreslå att du trippelkollar säkringen en gång till enligt devisen "check, doublecheck and recheck"

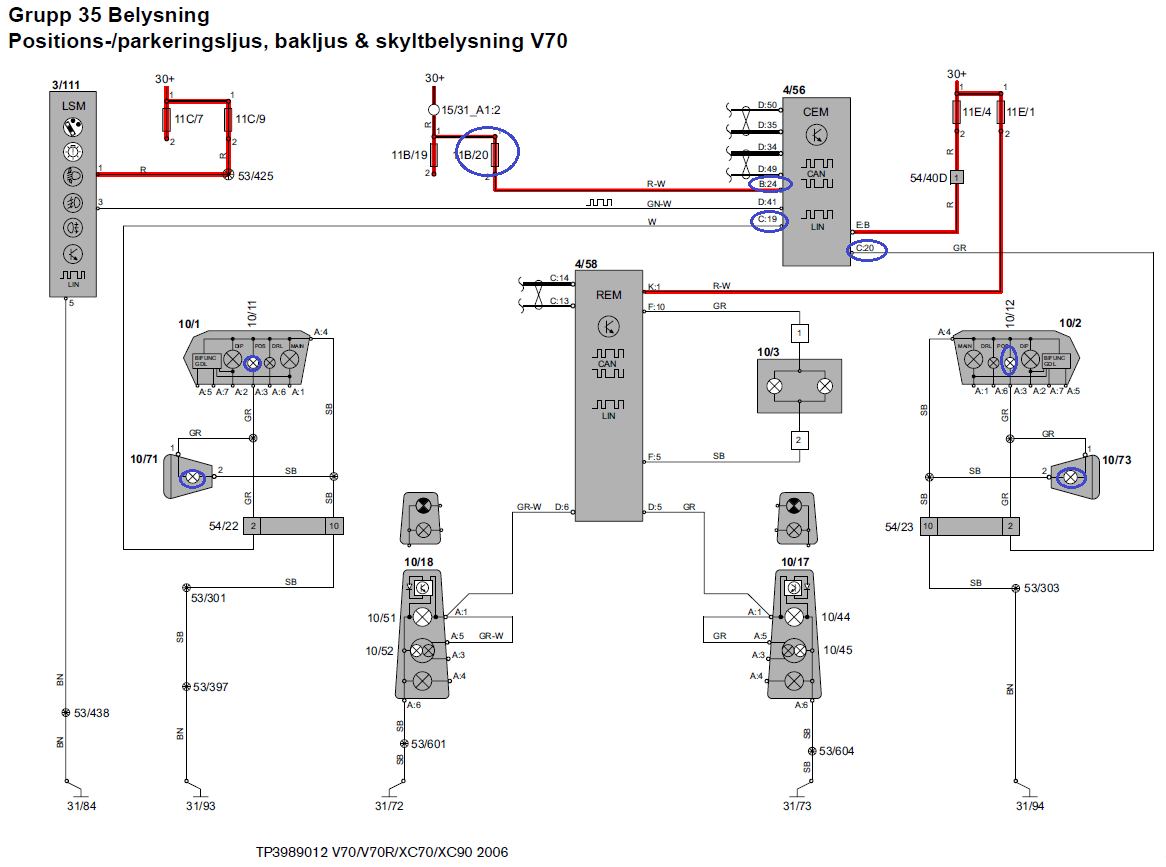

Se ringar i blått på schemat nedanför.

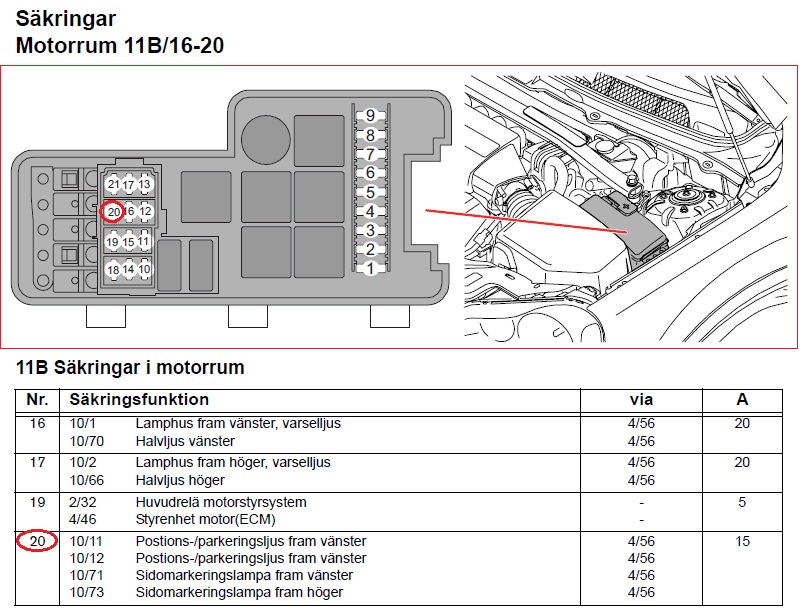

Enligt schema så går spänningen-matningen från säkring 11B/20 direkt till CEM-modulen till stift B24.

Sedan matas parkeringsljuset från CEM till lamphusen från stift C19 (vänster ) och stift C20 (höger)


Tyvärr har jag inte hittat vilka kontaktstycke B eller C är på CEM eller hur kontakterna ser ut.
Möjligtvis att denna video kan ge lite tips.
https://xemodex.com/blog/volvo-central- ... xc70-xc90/

[roh66]

Tack så mycket! Jag ska kolla säkringen en gång till.

[roh66]

Säkringen är hel. Jag fortsätter felsökningen nästa vecka. Återkommer då.

[Lelleprinter]

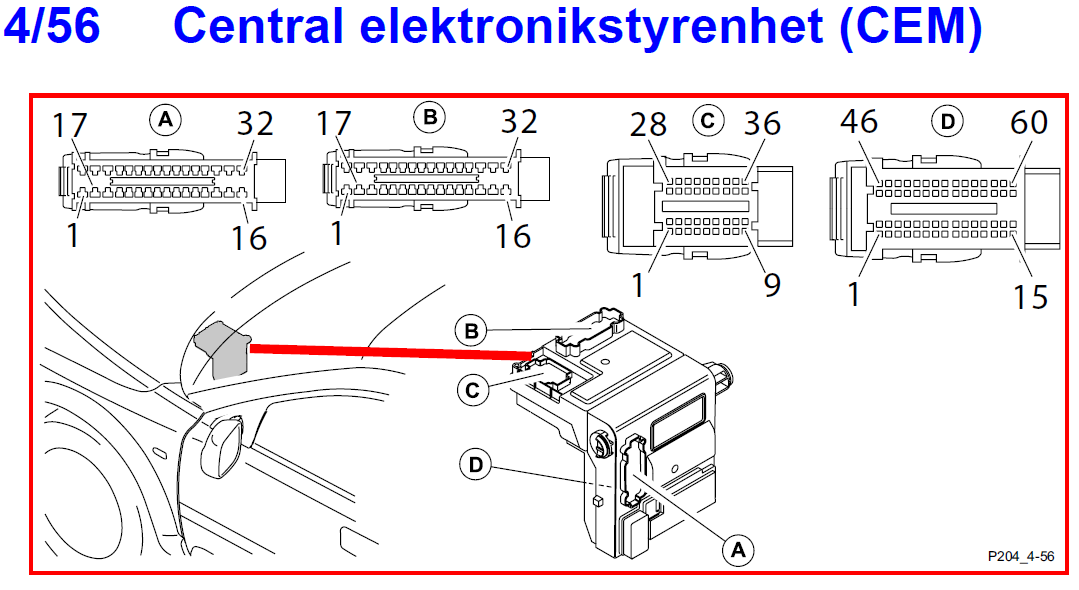

För V70n 2008 så finns kontakter och pin-konfiguration angivet för CEM.
Borde vara samma som för din årsmodell.

Håll tillgodo.

Pinout CEM -2008.png (77.62 KiB) Visad 14138 gånger

[roh66]

Suveränt!! Tack så mycket!
Ja det är samma från 2005 till 2008.

[roh66]

Har nu mätt kablarna. Hela men utan el. Så det lutar åt fel i CEM. Eller CEM får ingen signal från LSM. Men eftersom lamporna bak tänds så borde det komma signal från LSM. Tack för all hjälp såhär långt. Återkommer.

[roh66]

Har nu dragit en kabel från släpvagnsuttaget 58R/58L. Sen kopplat inn på kablarna till parkeringsljusen fram. Det är en enkel och billig åtgärd. Det fungerar som det ska. Det ända är att nu får jag upp felmeddelandet: lampfel positionljus. Det kom aldrig upp innan när de inte fungerade? Det kan jag leva med ett tryck på READ på blinkersspaken så försvinner meddelandet. Eventuellt skulle jag kunna klippa kablarna som kommer från CEM C19 och C20 då kanske jag får bort felmeddelandet. Stort tack för all hjälp!! Hade inte klarat det utan eran hjälp. TACK!

[Telaraksa]

Hej, jag har samma problem i min bil. Ja har ingen dragkrok. Finns det ingen annan plats varifrån jag ta matningen? Eller är det enklare att köpa släpvagnes koplingsbox?

[Lelleprinter]

Kolla säkring 11B/20 först,
Föreslår att du inspekterar kontakt B och C på CEM för oxid.

Annars se nedan förslag på lösning med en säkring från strömtjuv som du sätter in på säkringsplats 11B/20 samt ett relä.

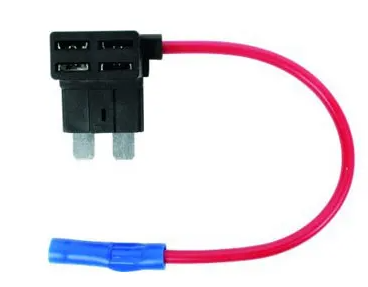

Strömtjuv från säkring.png (66.67 KiB) Visad 9133 gånger

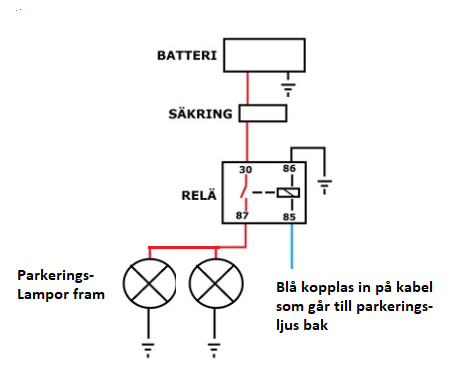

Relä parkering.png (31.8 KiB) Visad 9133 gånger
