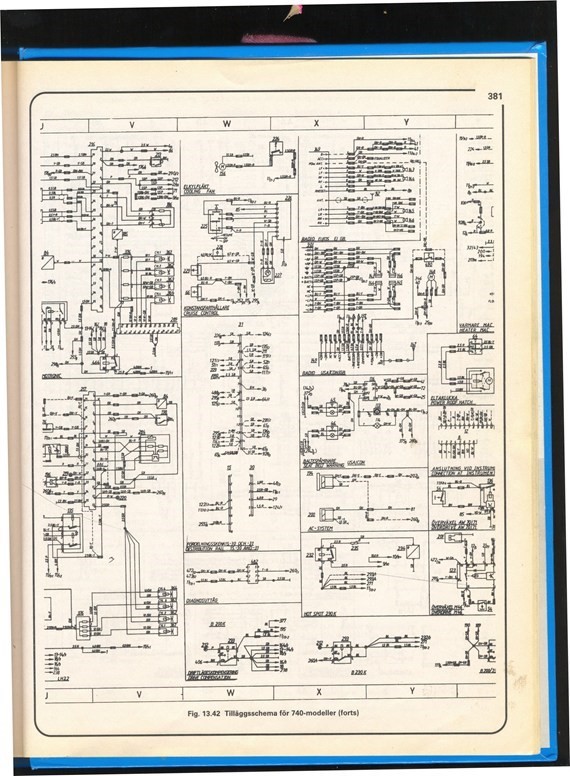

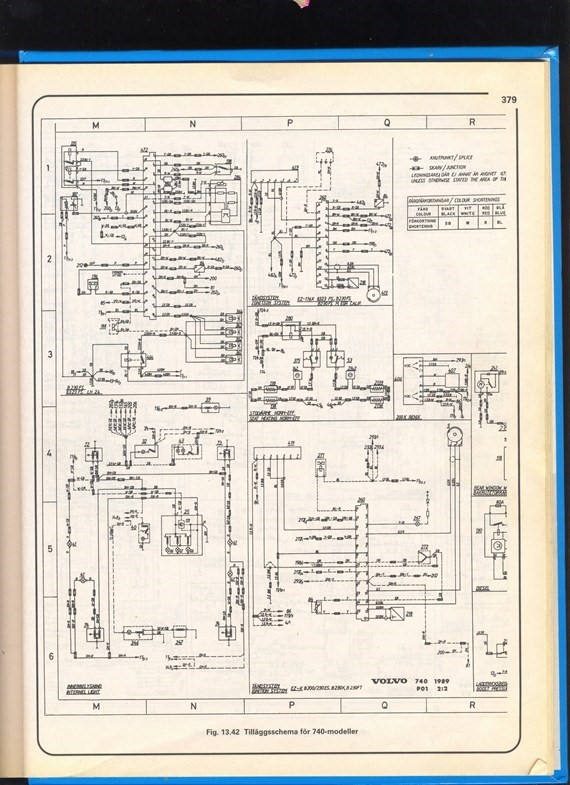

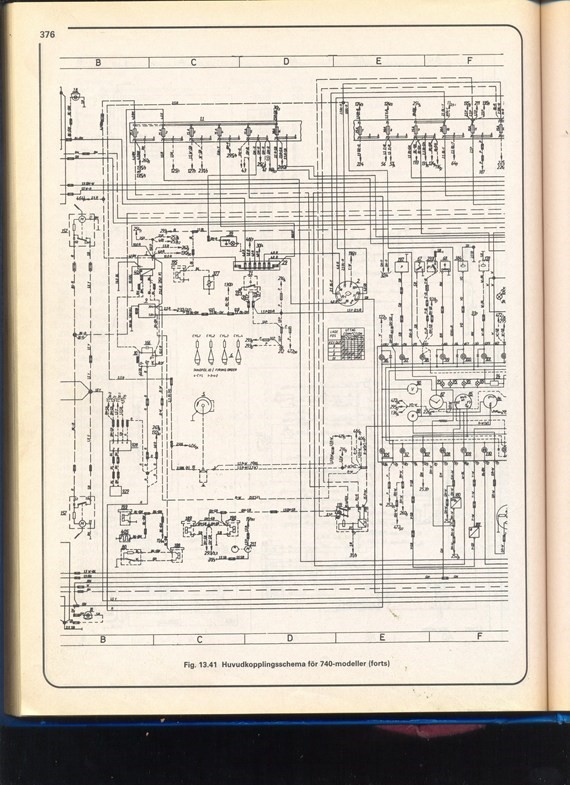

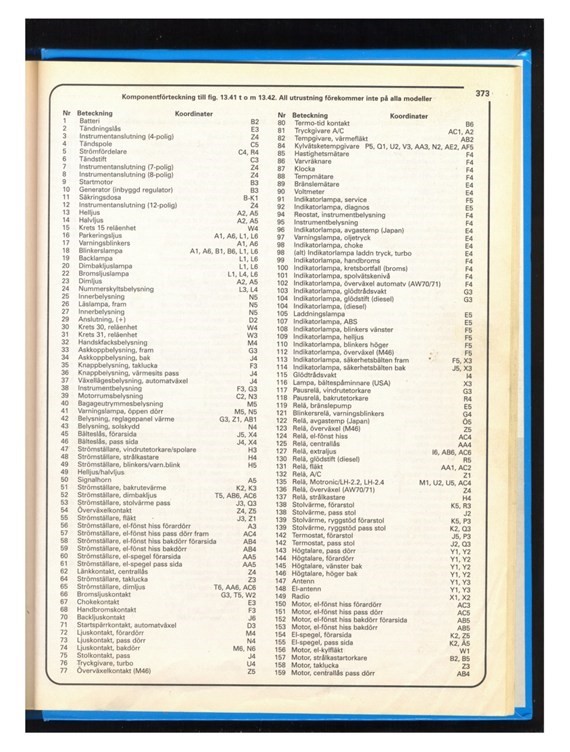

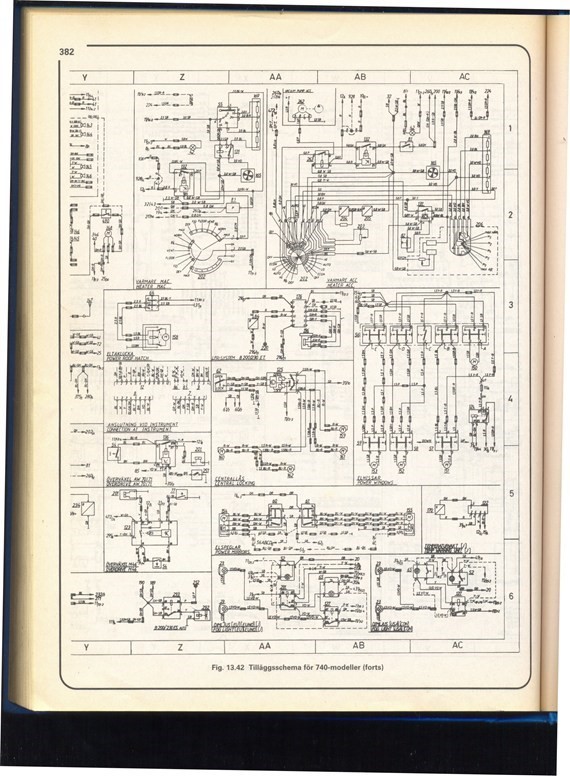

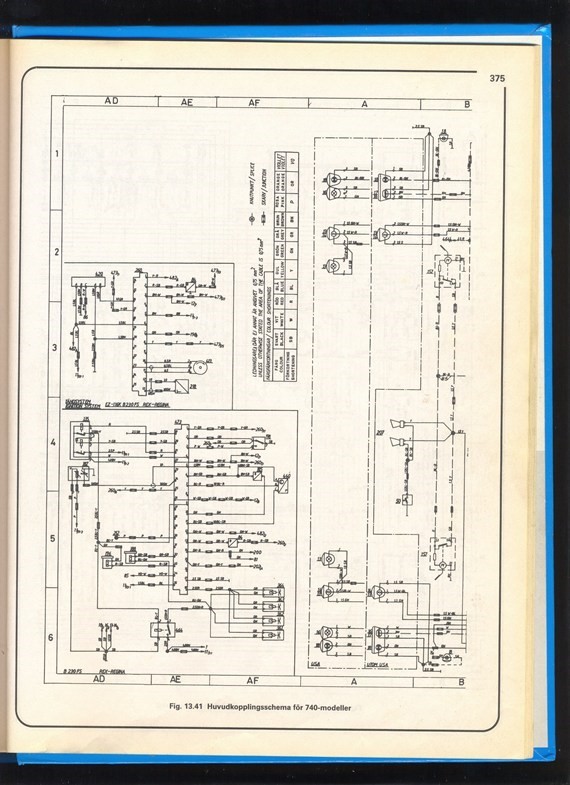

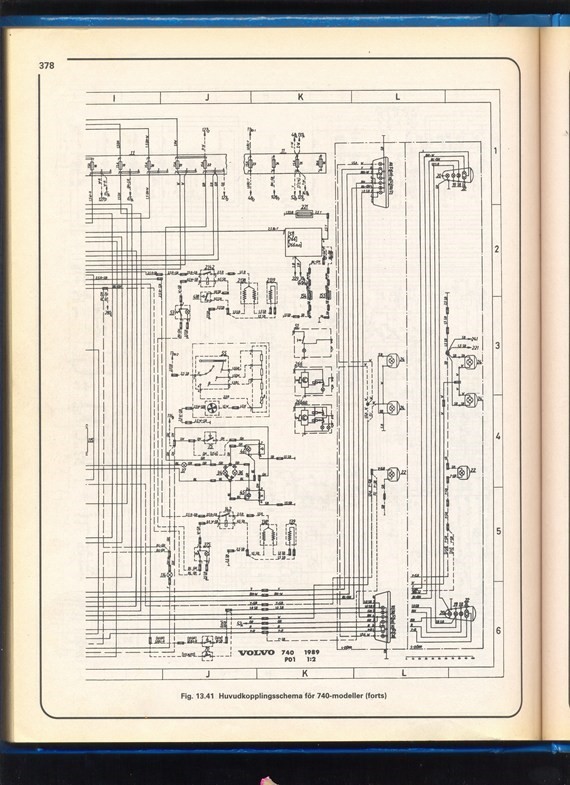

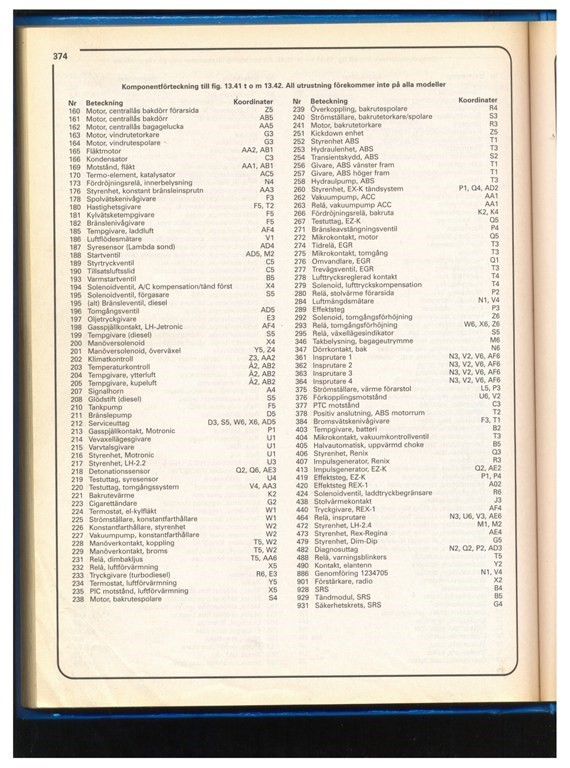

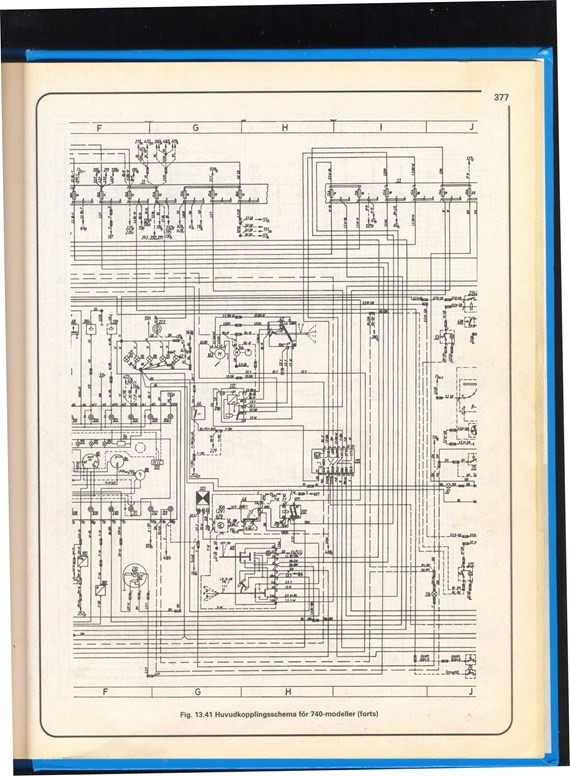

Jag har nu lärt mig att lägga in bilder också. Detta är in scannade bilder av tvivelaktig kvalite) från min rep handbok. Dom 2 första är komponent förteckning. Nästa 4 är huvudschemat. Dom sista 4 är extrautrustning (även för olika länder) och olika varianter av bränsleinsprutning och tändsystem bl.a. schema 3 - 6 "hänger" egentligen ihop i en längd, likadant schema 7 - 10. Här finns t.ex både LH2,4, Motronic och Rex-Regina insprut. Jag tror man ser det lättare om man skriver ut dom och lägger dom efter varandra.
Mvh
Lennart
Mvh
Lennart
Mvh
Lennart
Kör sedan många år en väl utrustad 745 -88B GLT 16V
