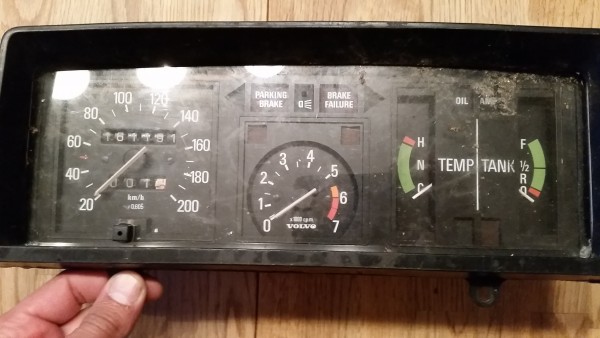

Skulle behöva hjälp att veta vilka kablar som skall till vilket stift till denna för att få lampor och mätare att fungera på den runda kontakten. Kablarna är klippta i mitt amazon cab projekt. Någon som vet vilken bil denna mätare har suttit i? Bilen jag har verkar vara blandad med både 140, 240 och amazon delar Hittade ett kopplingsschema ifrån 1975 som verkar kunna stämma men jag förstod det inte riktigt. Vart kopplas strömmen in oljetrycksgivare, temp osv?

[P210]

Kommer från en tidig 240 ca 1975-80.

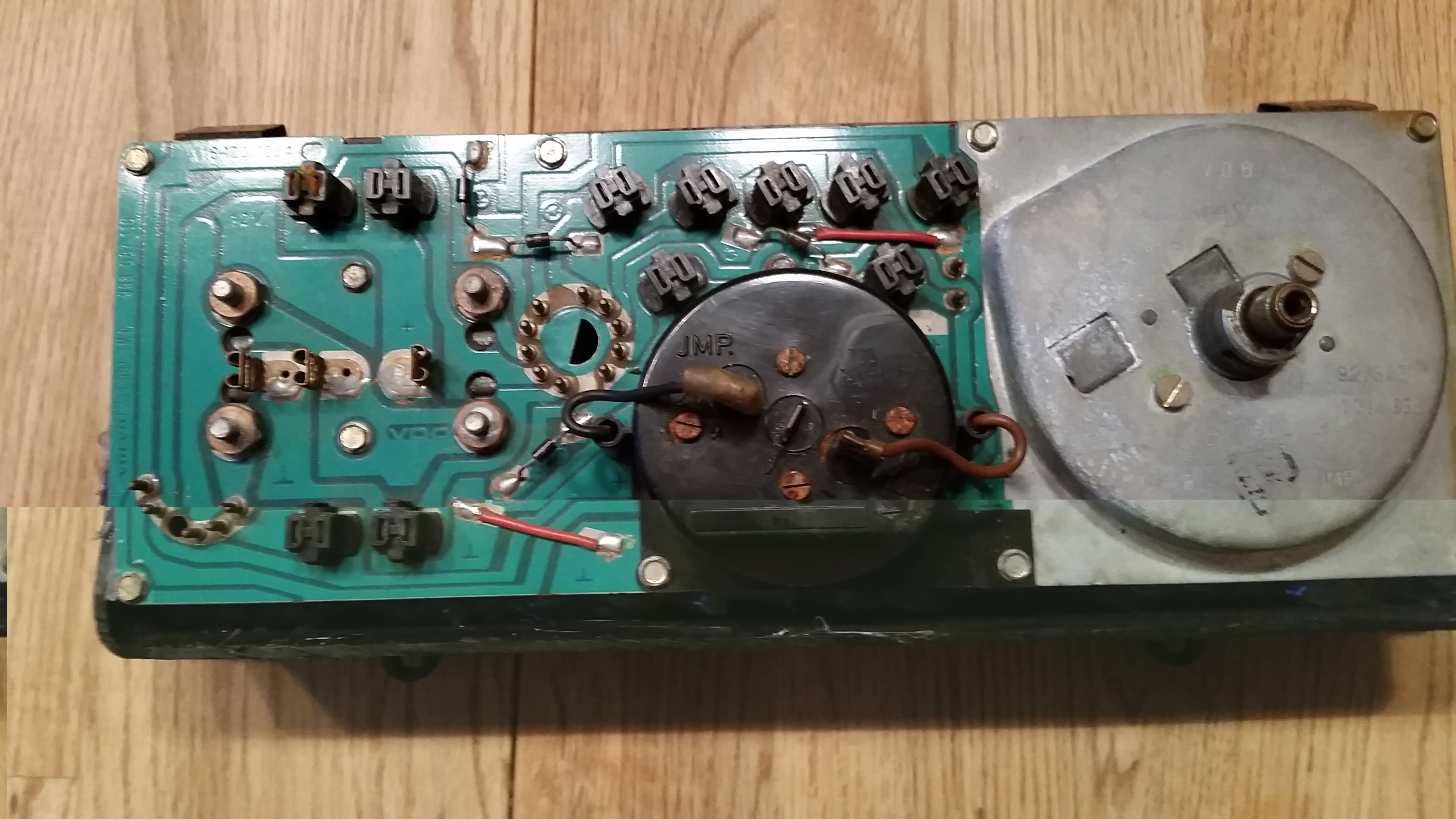

Googla efter kopplingsschema, finns en hel del på nätet. Hade underlättat om du har kontakterna för den runda och halvrunda anslutningen och sett vilken färg som går in i vilket stift. I och för sig kan du med ögat följa de flesta kopplingsbanorna från kontakt till kontrollamporna, ledningsbanorna är ju det du ser i det gröna "kretskortet"!

Har du hittat den här sidan;
http://www.volvowiringdiagrams.com/?dir ... 20Diagrams
http://www.v8volvo.se/mekartips/volvo/F ... r_240.html

Denna pdf har nog allt du behöver:
http://www.volvowiringdiagrams.com/volv ... agrams.pdf

[Arne]

Det är ett VDO instrument från 140 -74 till 240 -80. Du måste ha ett kopplingschema och ett mätinstrument för att koppla in rätt anslutning till rätt plats.

[Rådlös]

Fortsättning på Arnes inlägg: Du behöver också ett kopplingsschema för den Amazonmodell som det handlar om. Man har ju tänkt sig en viss funktion där och den skall du omsätta till din 140-instrumentpanel.
