[Edo]

Hej,
Jag får meddelandet " glödlampa fel" i instrumentpanelen när jag slår på knappen. Har byt lampa original från Volvo men felet kvarstår. Vet någon vad det kan vara för annat fel? Relä? Säkring? Var sitter de i så fall?

[apersson850]

Lyser lampan där bak?

[Edo]

Nej inget händer.

[Lelleprinter]

Dimljuset bak styrs från CEM Central Electronic Module.
Ingen egen säkring, inget relä heller.

Dimljuset sitter i vänster lykta i bagageluckan.
Om lampan är hel så är det mycket troligt att det är kabelbrott mellan chassi och bagagelucka.

Om du vill så kan jag lägga upp schemat för detta med kontakter om du vill mäta kabeln.

[Edo]

Ja jättegärna. Stort tack!

[Lelleprinter]

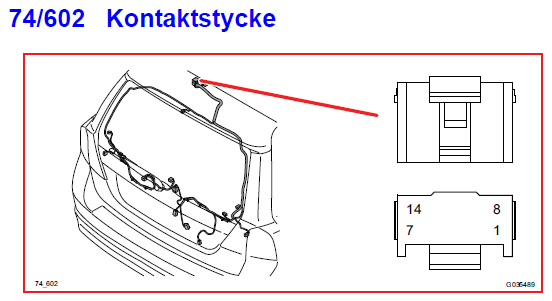

Kontaktstycke 74/602 med pin-konfiguration där
stift 5 är matning dimljus,
Stift 7 är jord,

Kontaktstycke 74-602.png (25.19 KiB) Visad 488 gånger

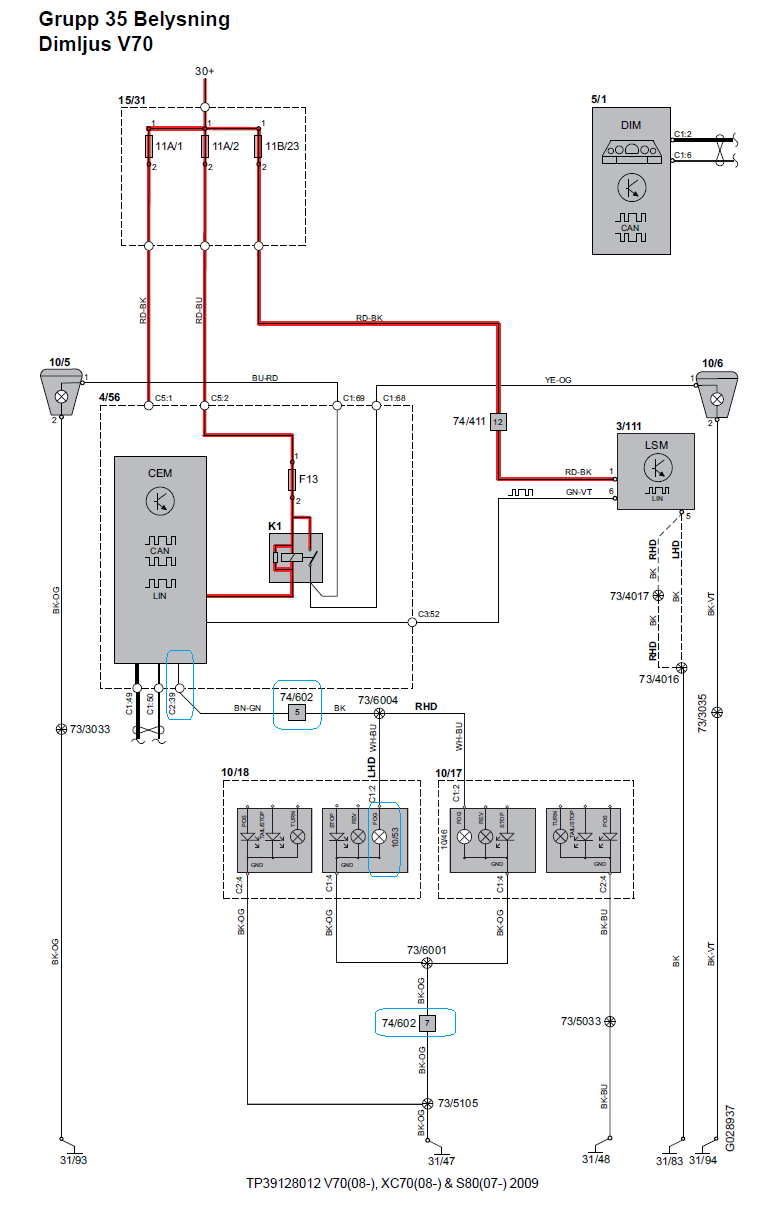

Se inringat i blått på schemat nedan,
Där signalen kommer från CEM kontakt/stift C2:39 till dimljus
Item 10/53 är dimljuslampan för vänsterstyrda bilar
Item 74/602 är kontaktenstycket mellan chassi och bagagelucka
Färgkod kablar:
BN-GN = Brun-Grön
BK = Svart
BK-OG = Svart-Orange

Dimljus V70 shema.png (93.32 KiB) Visad 488 gånger

Dimljus bak vänster V70.png (15.53 KiB) Visad 488 gånger

[Edo]

1000 TACK! Du är BÄST!
