Swm fel DD41 DD50 och DD51

Besvara

Swm fel DD41 DD50 och DD51#1604452

av Moffamoped - lör 15 mar 2025, 21:33

- lör 15 mar 2025, 21:33 #1604452

Hej
Har problem efter bilen stått och laddat ur. Efter det fungerar inte blinkers, helljus, torkar läge2 och spolning fram. Torkare/spolning bak knappar på ratten. Har gjort bilen strömlöst i 30 minuter. Försökt släcka felkod er med iCarsoft. Felkod er är DD41 DD50 och DD51. Batteriet är nytt från Volvo i januari. Volvo XC70 05 12000 mil. Någon som vet? /Micke

Re: Swm fel DD41 DD50 och DD51#1604466

av sicnarf - sön 16 mar 2025, 09:36

- sön 16 mar 2025, 09:36 #1604466

Testa dra ut dessa säkringar för de respektiva sakerna. Vänta 10 minuter och sätt tillbaka.
Starta nu och testa.

Senast redigerad av 1 sicnarf, redigerad totalt 0 gånger.

Re: Swm fel DD41 DD50 och DD51#1604470

av Lelleprinter - sön 16 mar 2025, 10:24

- sön 16 mar 2025, 10:24 #1604470

Kolla framförallt säkring F9 i cupen på vänster sida om instrumentbrädan.
Den säkringen är för SWM-modulen i ratten.

Re: Swm fel DD41 DD50 och DD51#1604558

av Moffamoped - mån 17 mar 2025, 18:14

- mån 17 mar 2025, 18:14 #1604558

Jag har testat att ha bilen strömlös med plus och minus ihop över en natt ingen skillnad. Säkringar är hela f9 med. Någon som fler ideer?

Re: Swm fel DD41 DD50 och DD51#1604668

av Lelleprinter - ons 19 mar 2025, 11:35

- ons 19 mar 2025, 11:35 #1604668

Vet ej hur din bil är bestyckat men fungerar någonting på ratten, t.ex. tutan, farthållare, audio?

Eftersom felet uppstod efter batteriet blev urladdat så har jag tre förslag.
-Antingen har du ingen spänning till SWM-modulen.
-Glapp i kontakten D till CEM-modulen eller kontakten till SWM-modulen.
-SWM-modulen är trasig,

De flesta funktioner på ratten går via SWM-modulen till CEM via en dataledning.

Eftersom du har en årsmodell 2005 så har en viss serie haft problem med oxid på kontakterna.
Föreslår att du kollar skicket på stiften på kontakterna till CEM, framförallt kontakt D.
Det kanske räcker att lossa och trycka tillbaka den, Glöm ej ta koppa bort batteriet först.

Kolla denna länk för att komma åt CEM-modulen
https://xemodex.com/blog/volvo-central- ... xc70-xc90/

Pinout CEM -2008.png (77.62 KiB) Visad 3747 gånger

Re: Swm fel DD41 DD50 och DD51#1605133

av Moffamoped - mån 24 mar 2025, 14:52

- mån 24 mar 2025, 14:52 #1605133

Ratten är död förutom tutan. Heller ingen ärg bildning eller andra skador på anslutningarna på CEM. Säkringar hela. T.o.m mätt varje säkring. Kollat reläer. Så gissningen kan vara Swm en har "stått" sönder vilket är underligt. Och skulle det blivit en transient när bilen blev spänningssatt borde säkringen löst. Några andra förslag innan bilen åker till Volvo verkstad.

Re: Swm fel DD41 DD50 och DD51#1605415

av Lelleprinter - tor 27 mar 2025, 12:29

- tor 27 mar 2025, 12:29 #1605415

För felkoderna:
Se länkar till felbeskrivningarna
CEM-DD41
https://www.dtcdecode.com/Volvo/CEM-DD41
CEM-DD50
https://www.dtcdecode.com/Volvo/CEM-DD50
CEM-DD51
https://www.dtcdecode.com/Volvo/CEM-DD51

Öser på med lite mer info om du vill grotta ner dig.

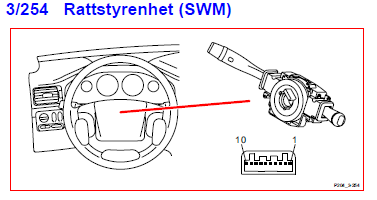

SWM Stearing Wheel Modul

SWM modul.png (15.67 KiB) Visad 2433 gånger

Där är Pin-out för SWM
1:
2: Jord
3: DSTC CAN låg datasignal (CAN L)
4: DTSC CAN hög datasignal (CAN H)
5:
6:
7: LIN-kommunikation till CEM ( via den kommuniceras alla reglage från ratten till CEM)
8: +12V
9: Till CEM D7 (Torkare?)
10: Till CEM D17 (Signalhorn ?)

Har du +12V vid SWM-modulen?

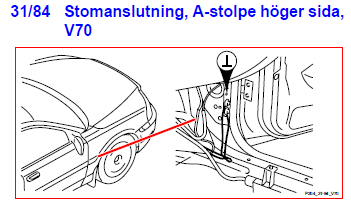

Kolla jorden för SWM-modulen 31/84
