Min S90 har HP ljudsystem. Förstärkaren har 6 kanaler och totalt 10 högtalare orginal. Basljudet var tunt, ljudsystemet saknade original subwoofer. För att råda bot på detta monterade jag original subwoofer. Basljudet blev mycket bättre.
Läs här om installationen av subwoofern

Men jag var fortfarande inte nöjd med ljudet som lät burkigt från dörrhögtalarna. I framdörrarna sitter original 1 diskant, 1 mellanregister och 1 bas. I bakdörrarna sitter endast 1 mellanregister och 1 bas. I hatthyllan bak finns inga högtalare alls.

Jag bestämde mig för att byta till B&W diskanter och mellanregister i alla dörrarna och även installera B&W högtalare i hatthyllan.

I varje dörr installerades 1 B&W diskant, 1 B&W mellanregister. HP bashögtalare fick vara kvar i och med att jag har subwoofer. I hatthyllan installerades 2 B&W högtalare med vardera 1 diskant och 1 mellanregister. Tillsammans med subwoofern är det nu totalt 17 högtalare i bilen. Jag har inte installerat centrumhögtalare.

HP förstärkare fick vara kvar. I bakdörrarna skarvades extra kablage parallellt med befintliga högtalare för den tillkommande diskanten. Högtalarna i hatthyllan anslöts parallellt med framdörrarnas kablage för diskant/mellanregister.

B&W mellanregister har 9 Ohm impedans vilket innebär drygt 4 Ohm impedans vid parallellkoppling. Bör därmed inte vara någon risk att överbelasta förstärkarens utgångar.

Ljudet efter denna uppgradering till B&W högtalare blev oerhört mycket bättre med tydlig separation mellan diskant, mellanregister och bas på en helt annan nivå jämfört med HP. Ljudet har en dessutom en rymd tack vare fler högtalare och ljudet kan avnjutas mycket bättre på alla sittplatser i bilen. Många toner och instrument framkommer tydligare på ett sätt som inte HP-högtalarna klarade. Tillsammans med subwoofern blir ljudet mycket kraftfullt och fylligt. Redan vid ganska låg volym upplevs ljudet som ”komplett” och mustigt.

Det finns säkert ännu bättre eftermarknadshögtalare än Volvos B&W. Men jag valde dessa för att installationen skulle gå smidigt vilket den gjorde.

Några bilder:

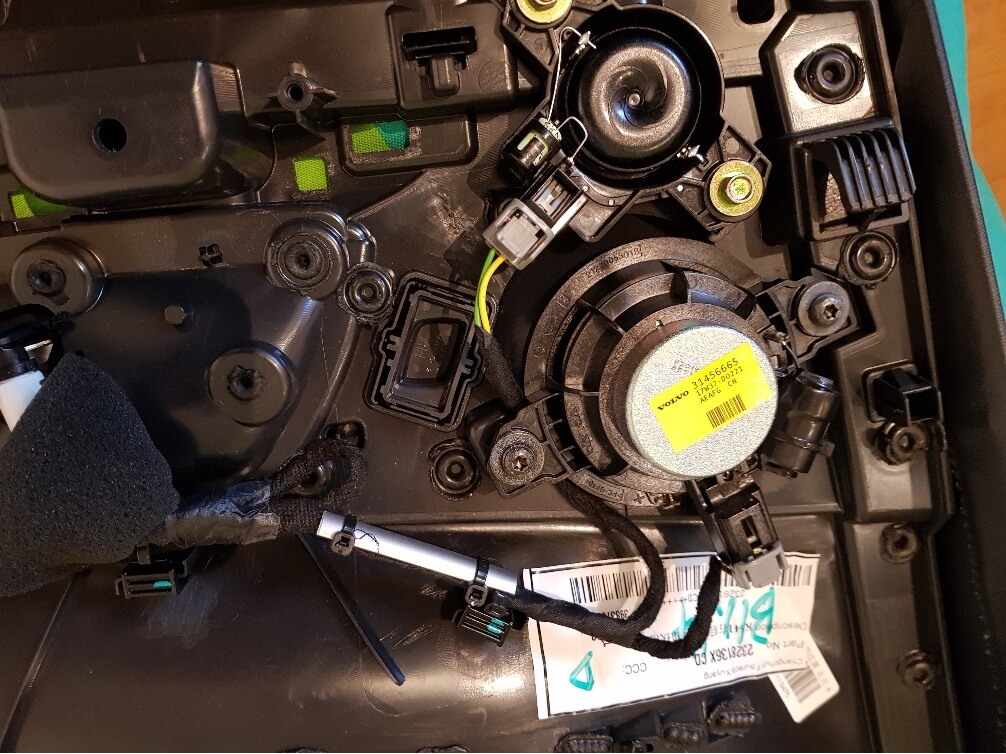

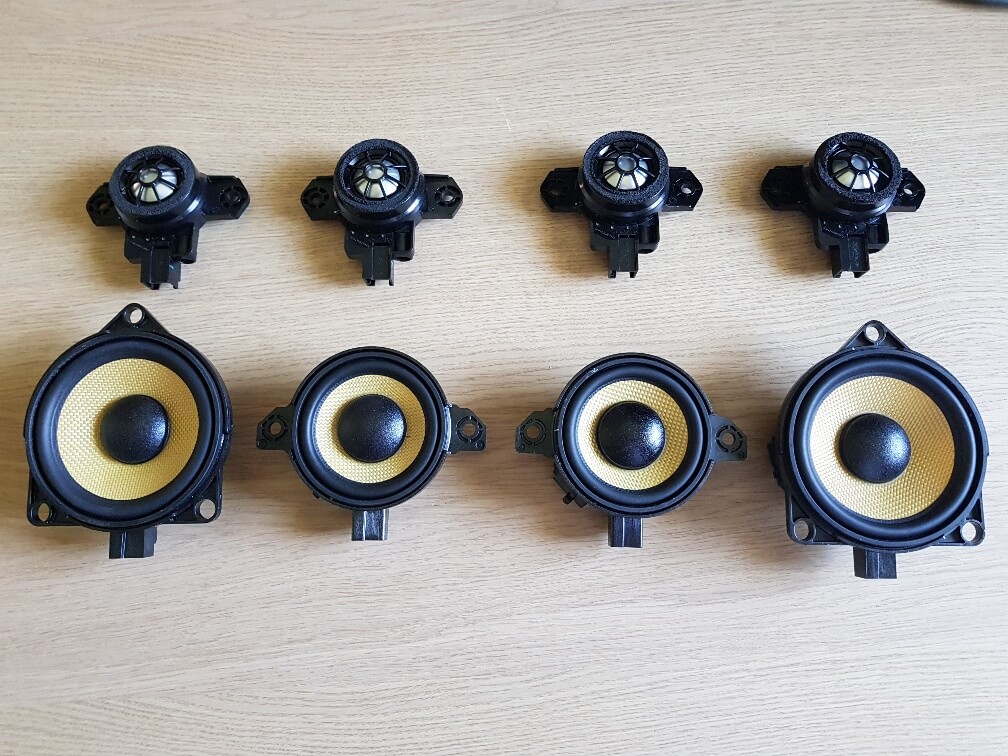

B&W högtalare dörrar


B&W högtalare dörrar

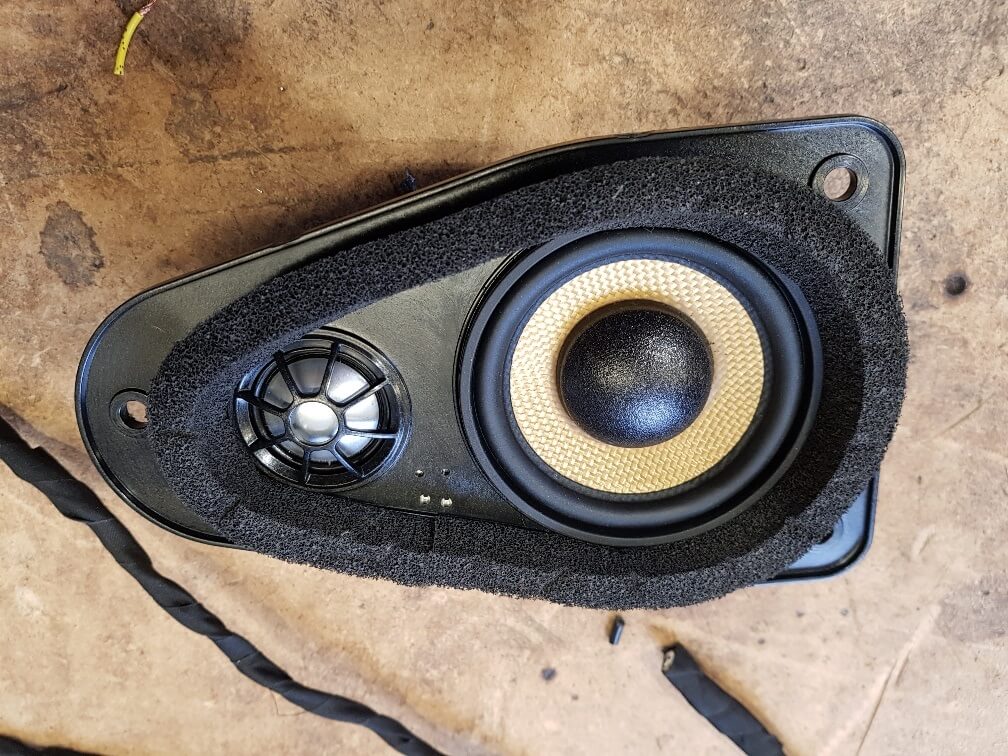

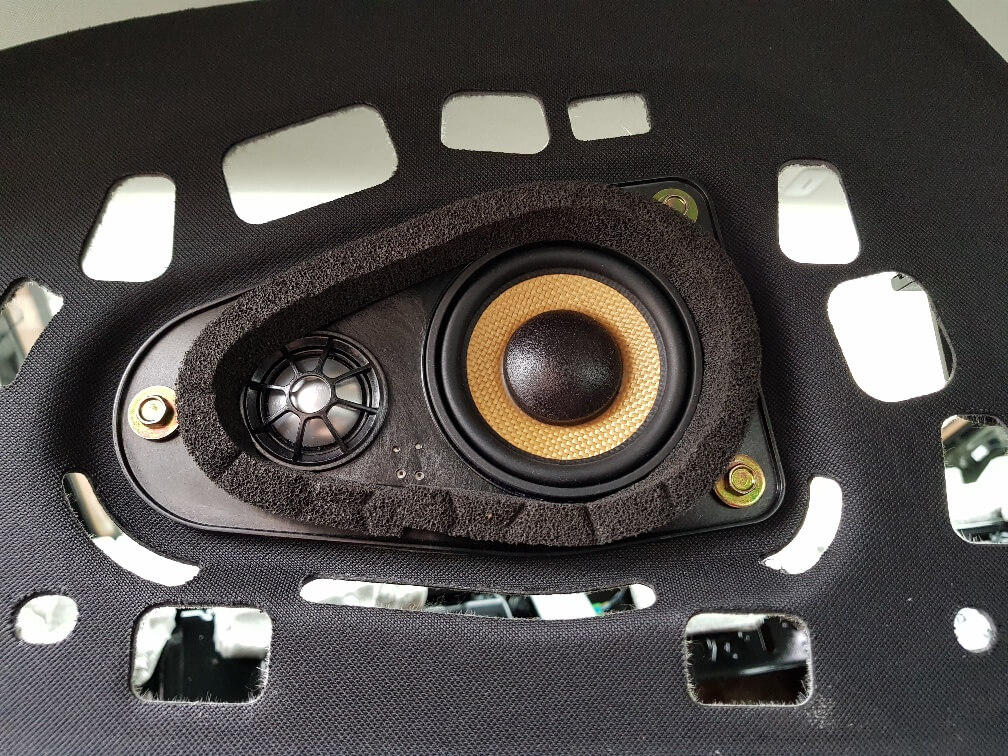

B&W högtalare hatthylla

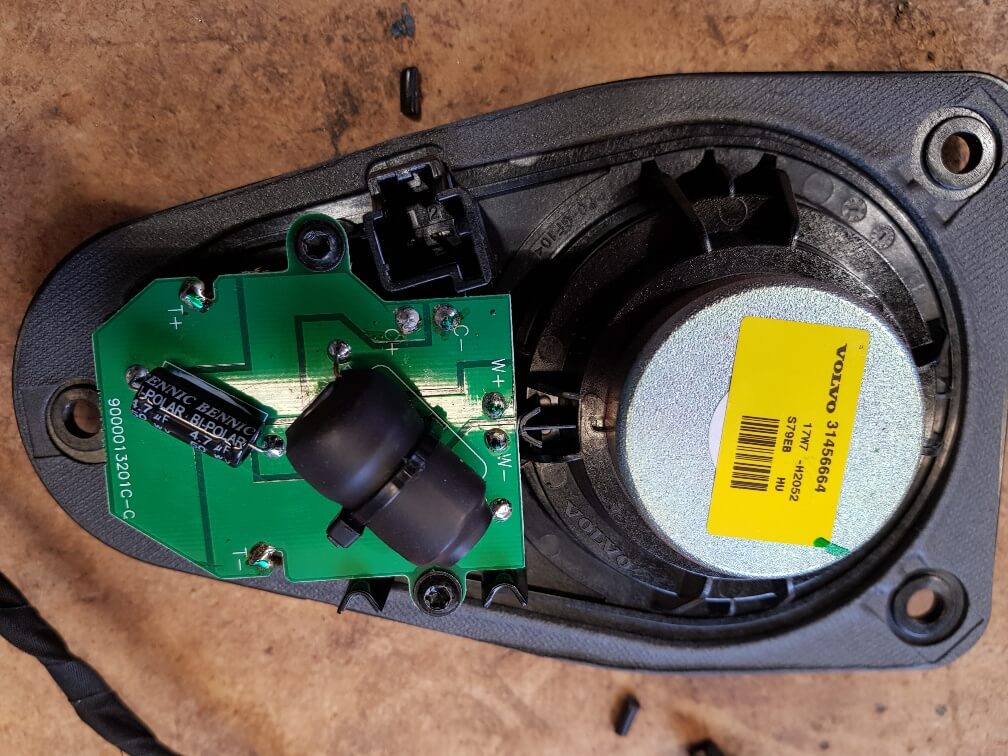

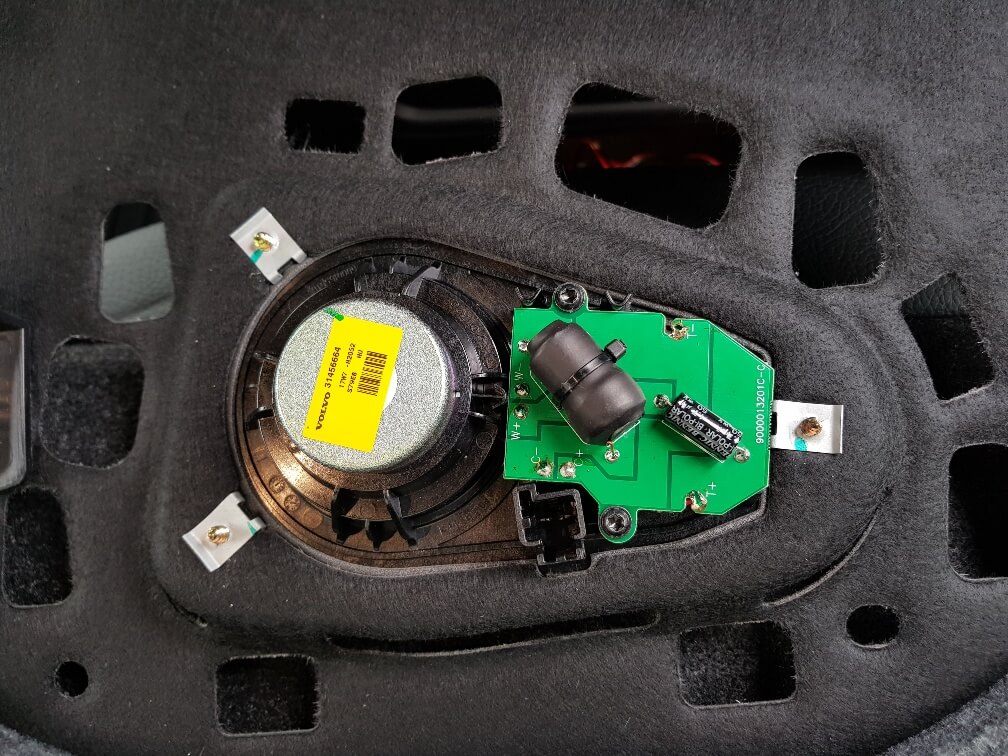

B&W högtalare hatthylla

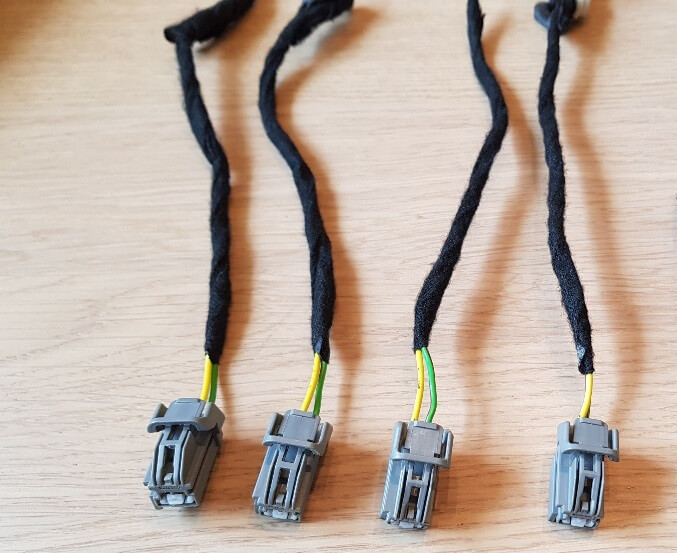

Kablage med kontakter för diskanter i bakdörrar samt högtalare i hattylla.

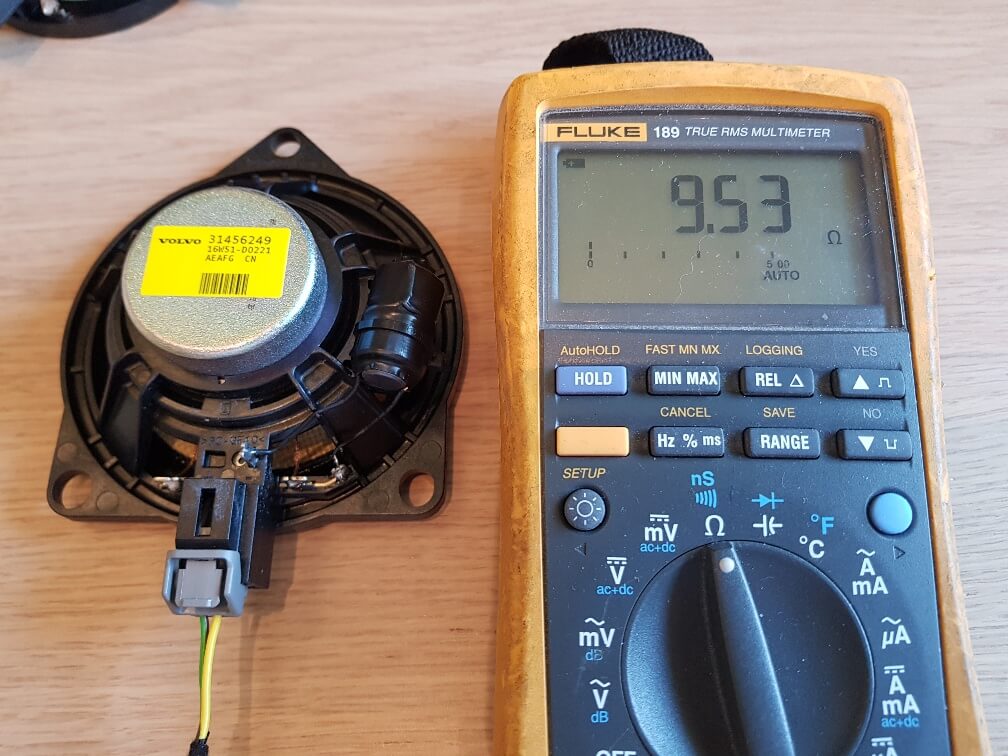

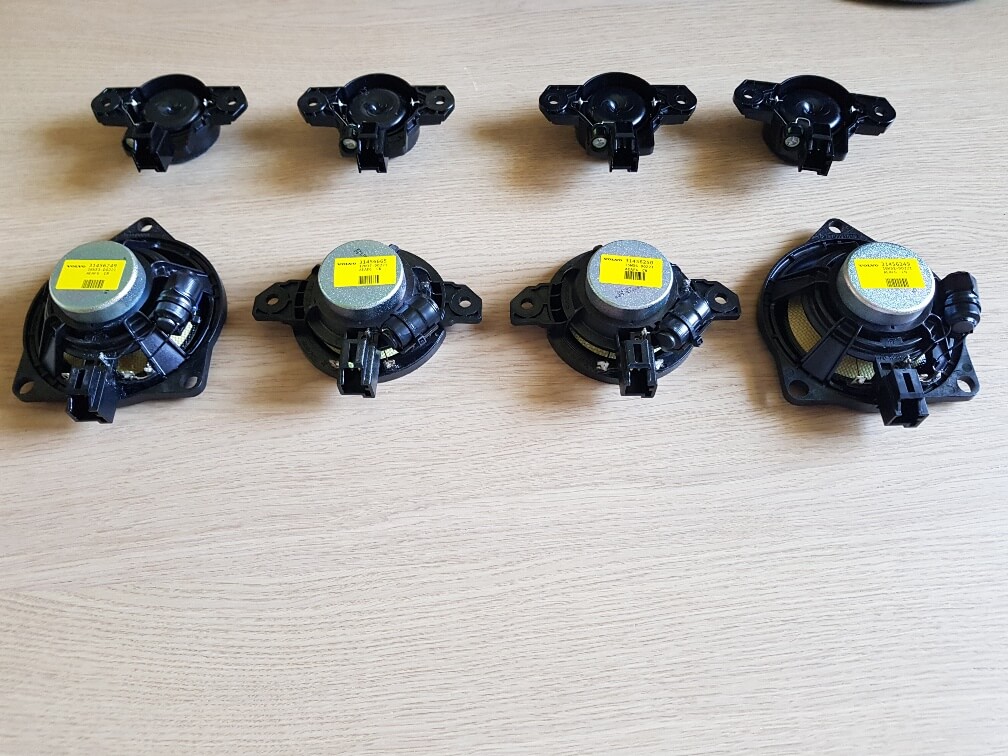

B&W mellanregister har drygt 9 Ohm impedans.

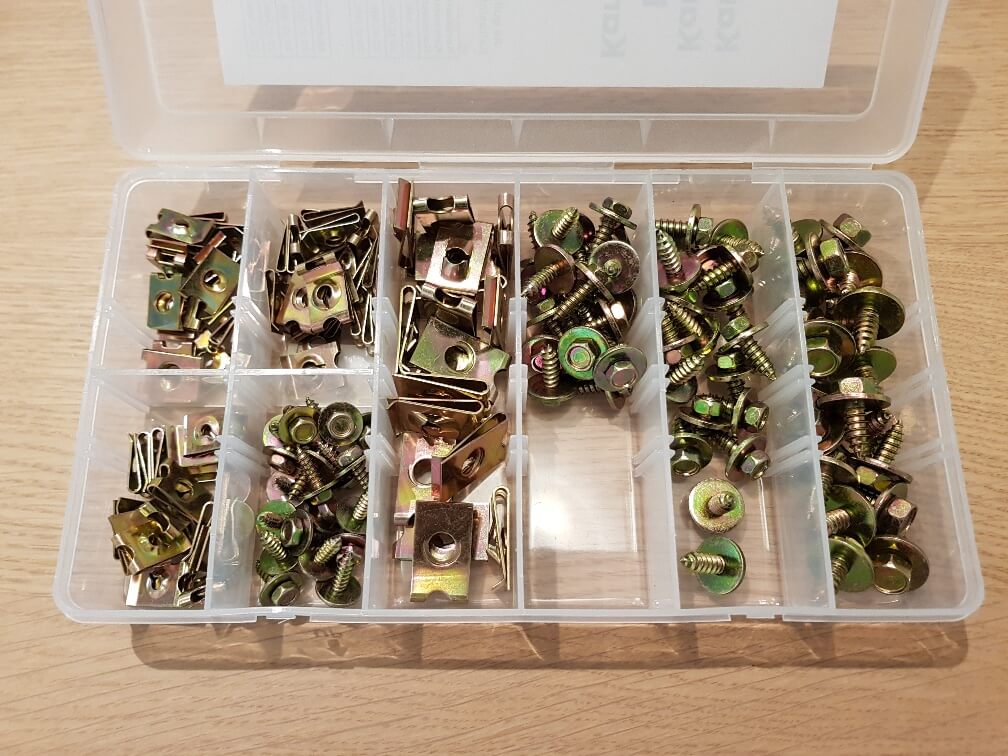

Karosseribleck med tillhörande skruvar för montering av diskanter i bakdörrar samt högtalare i hatthylla. Till övriga högtalare passar original fästskruvar.

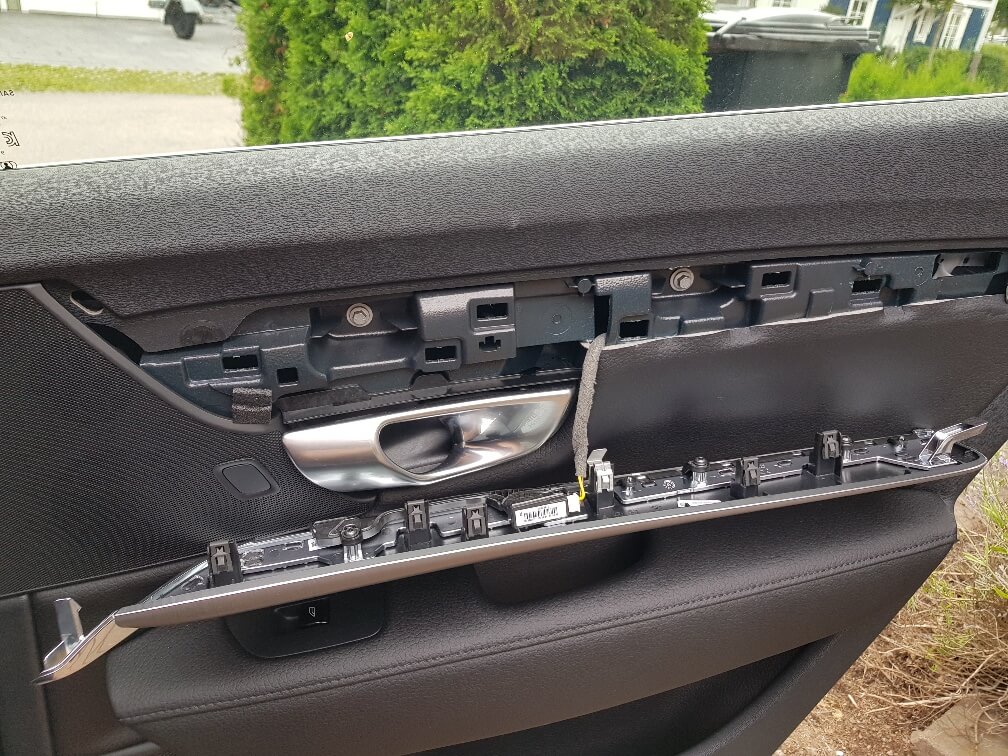

Dörrsida bakdörr (och framdörrar) sitter med två skruvar under designlisten samt 2 T25, en under knappen till fönsterhissen och en under dörrhandtaget.

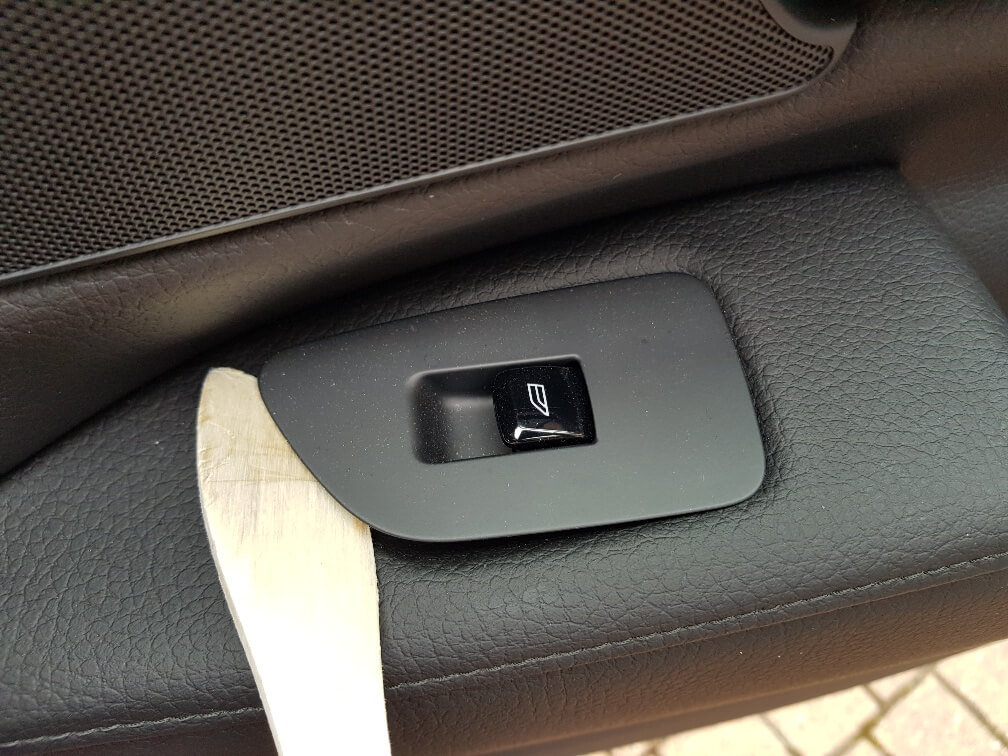

Knapp till fönsterhiss lossas med smörkniv.

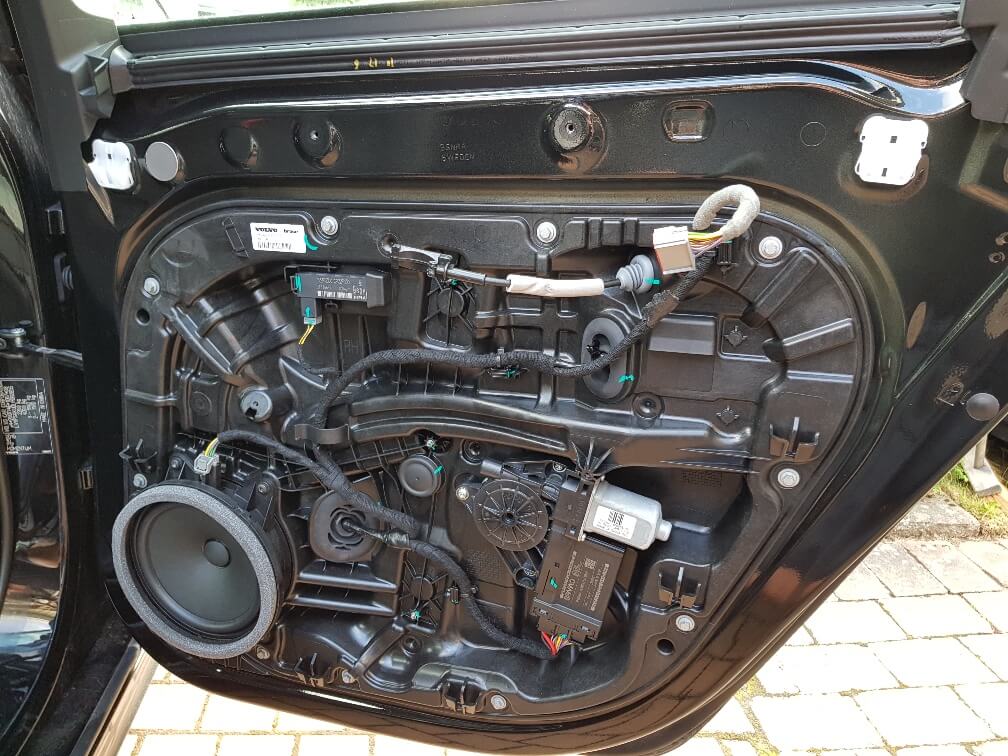

Bakdörr utan dörrsida.


HP-högtalare bakdörr. Endast bas och mellanregister.

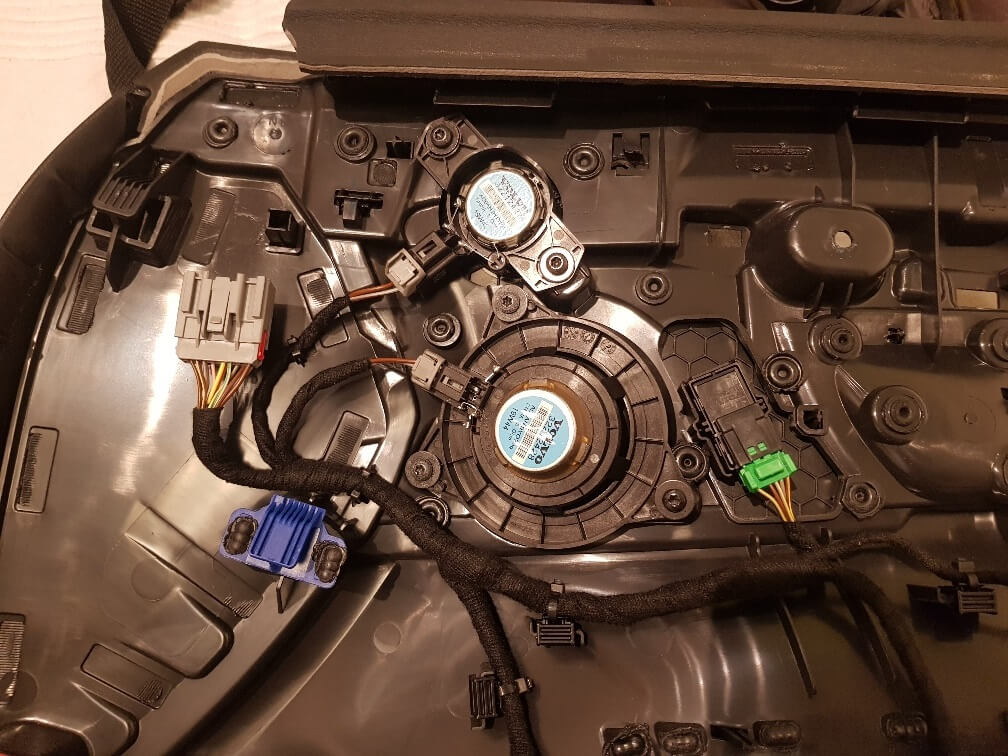

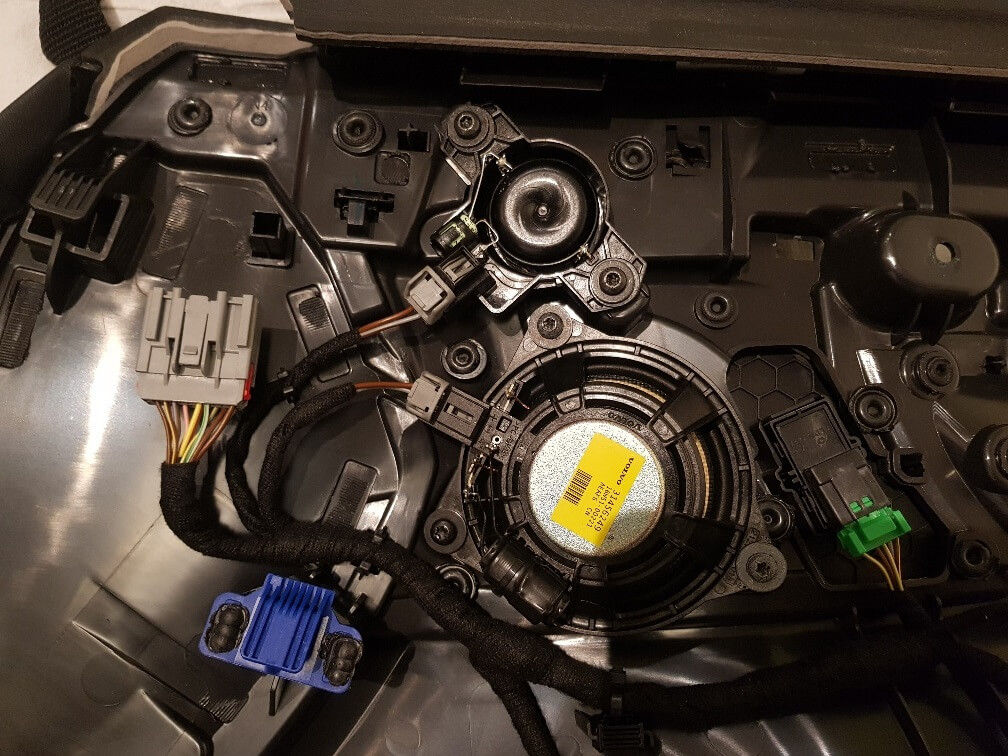

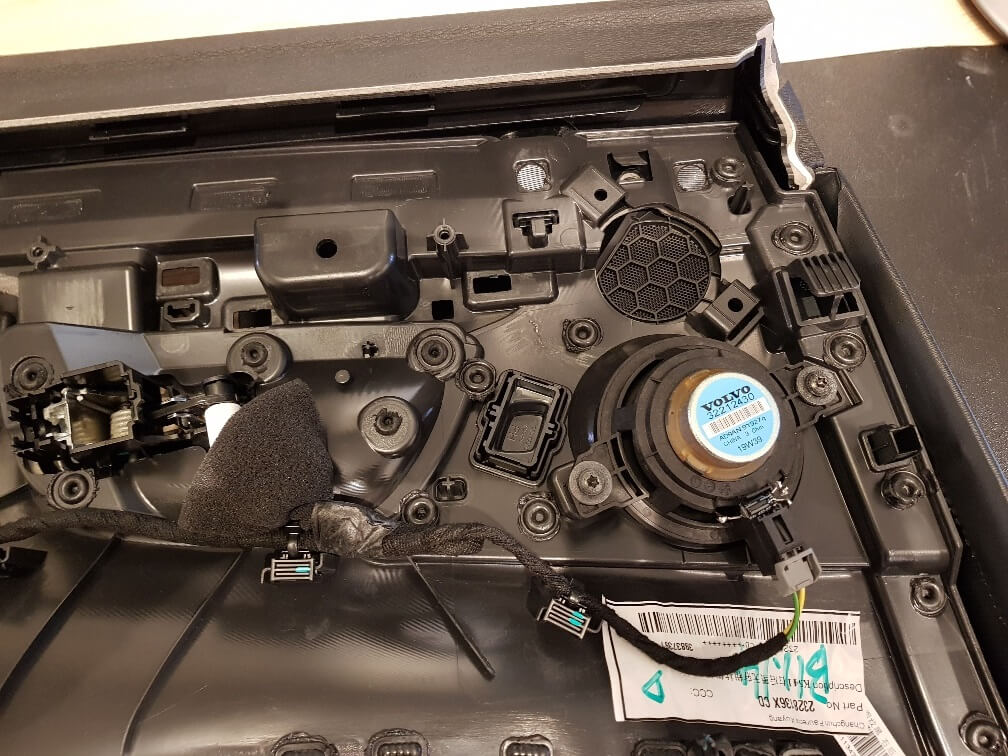

B&W högtalare bakdörr.

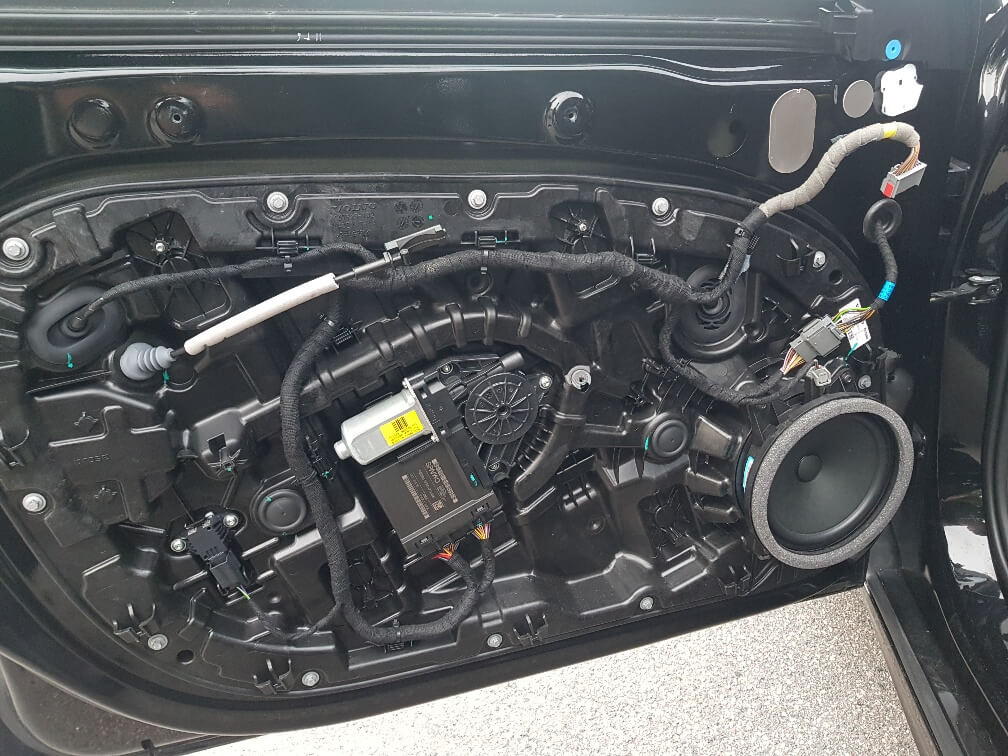

Framdörr utan dörrsida.


HP-högtalare framdörr.


B&W högtalare framdörr.

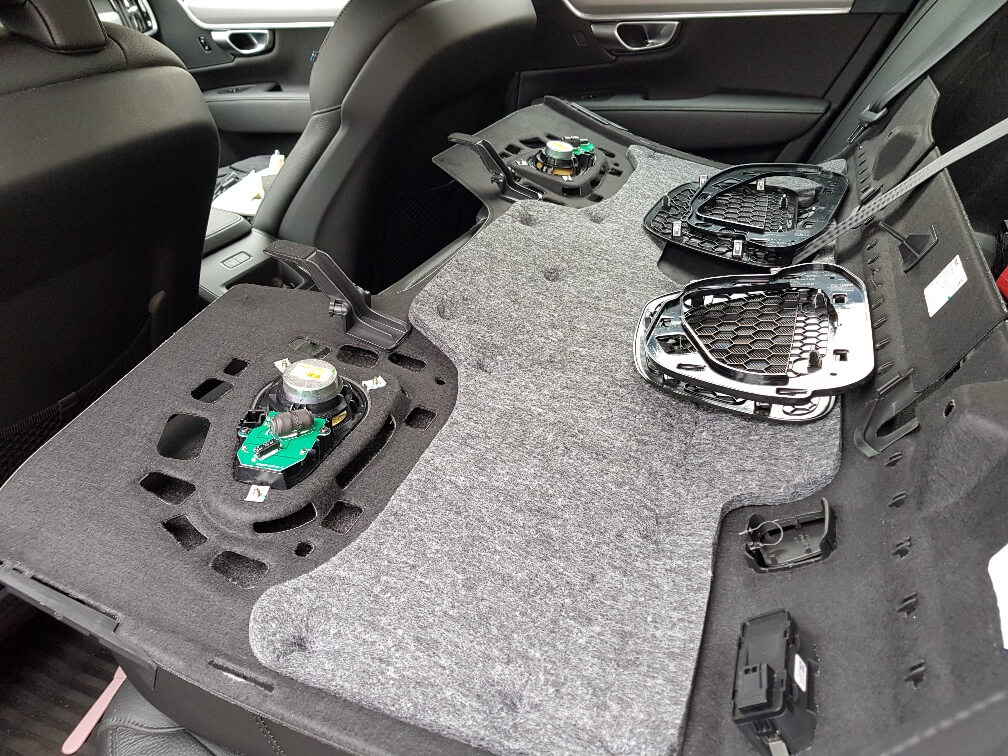

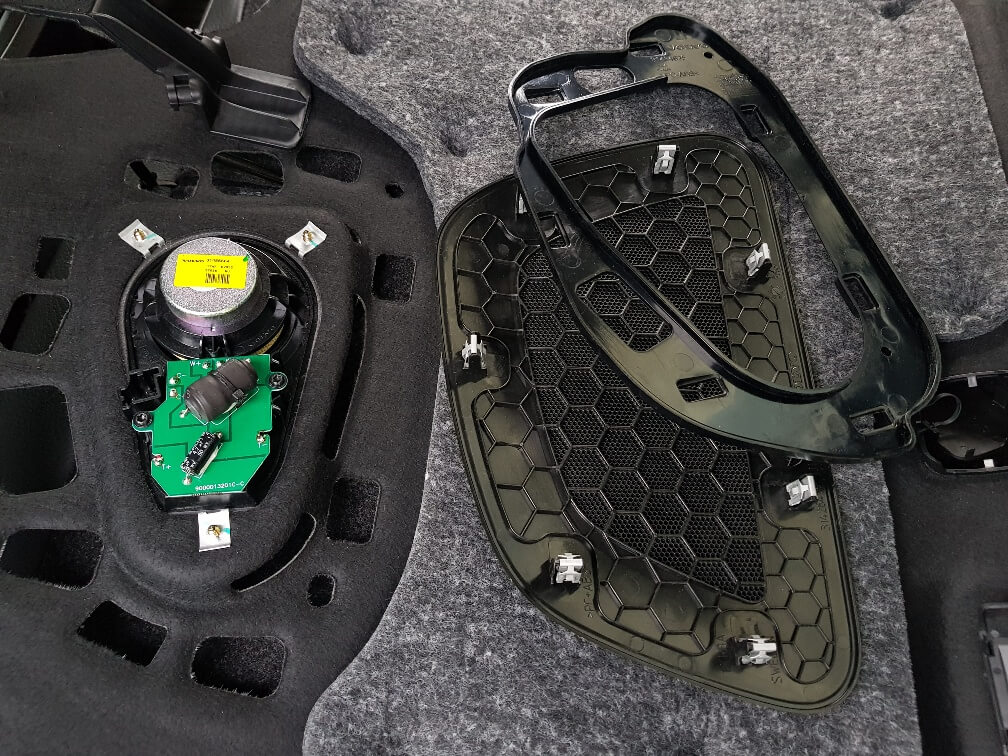

Hatthylla med B&W högtalare.

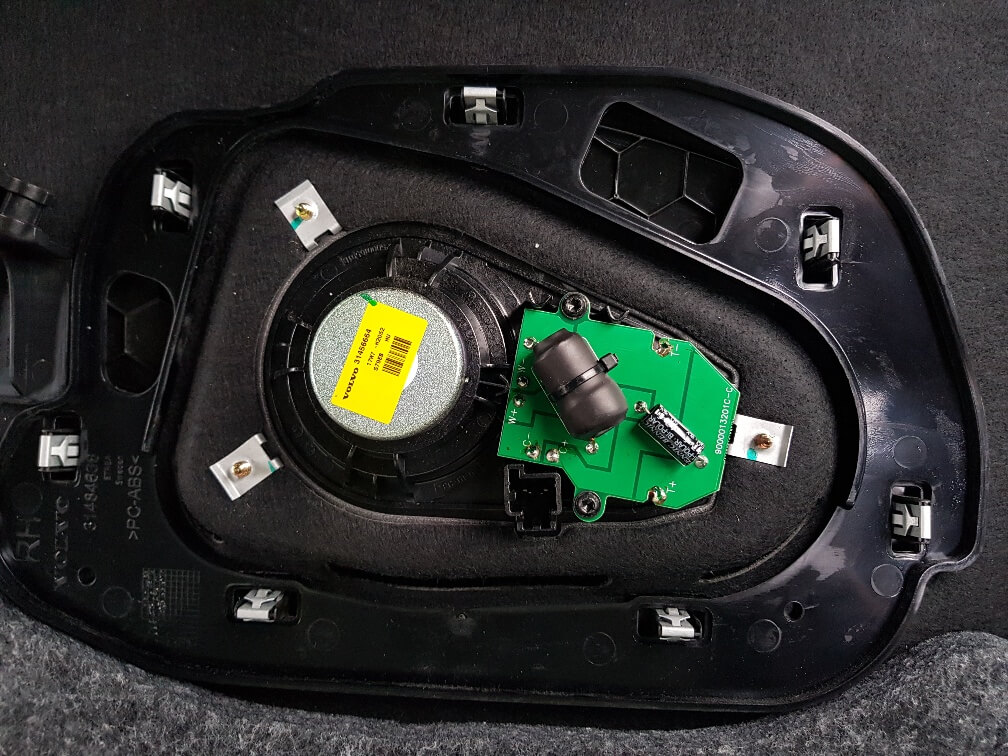

B&W högtalare hatthylla. Karosseribleck fanns men skruvar tillkommer.


B&W högtalare hattylla.


Befintliga högtalargaller hatthylla passar.


Högtalargaller hatthylla. Snäpps fast.

[Rejser99]

..

[HitTheRoadJack]

Snygg beskrivning. Jag gjorde en liknande uppgradering, fast V90. Högtalarna i hatthyllan försvann fr.o.m my19 till förmån för mellanregister i dörrarna bak.
Nyligen lånade jag en my21 V90 och kan lugnt påstå uppdatering kom upp i nivå med HK ljudet i denna bil utan surround påslagen - bra betyg tyckte jag.

[Camel]

Tack. Ja, ljudet blev mycket bättre. Min S90 är en MY20 och saknade mycket riktigt högtalare i hatthyllan och diskanter i bakdörrarna. Nu är ljudet njutbart även i baksätet och ljudet har rymd på alla sittplatser i bilen.
Men jag tror inte att de 4 kanalerna från förstärkaren till bas i dörrarna är fullregister. Jag testade med tongenerator och jag kan med min gubbhörsel förnimma upp till 16 kHz i framdörrarna (separat kanal för mellanregister och diskant) mot bakdörrarna ca 15 kHz på samma volym. Det är möjligt att högtalarna klarar högre frekvenser än vad jag kan uppfatta med min hörsel. Men troligen dämpas de höga frekvenserna något av att alla högtalarna i resp. bakdörr är parallellkopplade. Men mot original HP blev det ändå mycket stor skillnad med B&W högtalare. HP förstärkaren är helt ok i ljudkvalitet.

[Rejser99]

..

[HitTheRoadJack]

På min V90 my18 fanns bara bas i bakre dörr men högtalare i taket. Förmodar basen då var åt bredbands hållet. Svårt att avgöra hur mycket Volvo labbar med ljud. Då tidens HP är förmodligen samma sedan dess. HK fanns inte på den tiden, hade tagit det alla gånger då jag valde subwoofern som extra. Hur som helst parallell kopplade jag på diskant och mellan register bak utan problem.
Jag har petat igång mitt högtalaren fram med att koppla ihop vänster och höger mellanregister fram, diffen mellan dessa blir signalen ut. Tycker det låter bra utan att förstöra stereo ljudet.

[HitTheRoadJack]

Carmel var köpte du lådan med clips? Då det började skramla lite i bakre dörrar tog jag av panelen precis. Skruven till diskanten hade lossnat så jag var iväg till Biltema och köpte deras låda med clips för 125:-, inte lika fin som din men få duga.

[Camel]

Min låda kommer också från Biltema (87-071)

[HitTheRoadJack]

Jag var ju i samma hylla - missade Karosseriskruvsats. Sprang runt först på Bil där man tycker kaross lådan hör hemma jmf med bygg.

[ager]

Gjorde samma installation i min V90 i somras. Upplevde viss förbättring av högtalarna. Men den stora förbättringen av ljudet kom dock från bytet till B&W-förstärkaren. Det krävde dock en extra kabel till bakdörrarna.
