[Camel]

Min S90 har ljudsystemet high performance. Förstärkaren har 6 kanaler och totalt 10 högtalare. Basljudet är tunt, ljudsystemet saknar original subwoofer. Basljudet behövde förbättras. Jag funderade ett tag på en separat baslåda, men jag behöver bagaget till last. En baslåda skulle uppta för mycket plats. Därför monterade jag en original subwoofer med separat förstärkare som får sin signal från högnivå via originalförstärkarens utgångar för bakdörrarna. Bilens kaross är förberedd för original subwoofer och inget utrymme i bagaget tas i anspråk.

I bakre vänstra hjulhuset vid batteriet finns ett rektangulärt urtag med en gummipropp. Subwoofern passar i detta urtag och alla färsten är förberedda i karossen. Jobbet att montera subwoofern tog inte många minuter. Förstärkaren kan placeras under lastgolvet, men jag valde att placera den synligt lättåtkomlig tillsvidare då en del justeringar på förstärkarens inställningar behöver göras nu i början tills man hittat rätt. Sedan flyttas den ner under lastgolvet.
En adapterkabel köptes för förstärkarens högtalarutgångar för att slippa åverkan på bilens originalkablage. Adapterkabeln modifierades med avtappning från ledningarna för högtalarna i bakre dörrarna. Pinkonfiguration finns på bild.

Det blev överraskande bra ljud för förhållandevis enkelt montage och en rimlig kostnad. En begagnad subwoofer från bildelsbasen samt en förstärkare Rockford Fosgate R2-200X2 från BRL kostade totalt 3500 kr. Förstärkaren ger bryggkopplad 200 W vilket verkar vara ok för subwoofern. Den har högnivåingångar med autostart. Jag valde original subwoofer med 4 ohm impedans. Original subwoofer B&W har 8 ohm. Förstärkaren avgör vilken som passar.

Några bilder:

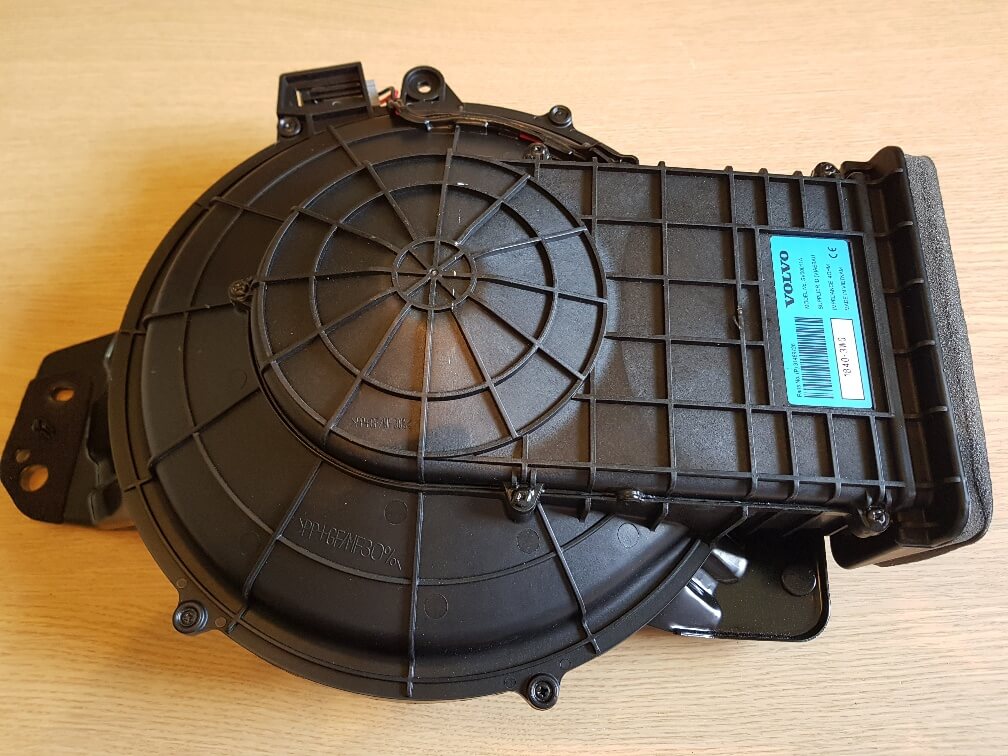

Subwoofer





Gummipropp över urtag i vänster bakre hjulhus


Övre fäste i vänster bakre hjulhus


Subwoofer monterad




Förstärkare för subwoofer


Originalförstärkare under passagerarstolen


Pinkonfiguration originalförstärkare

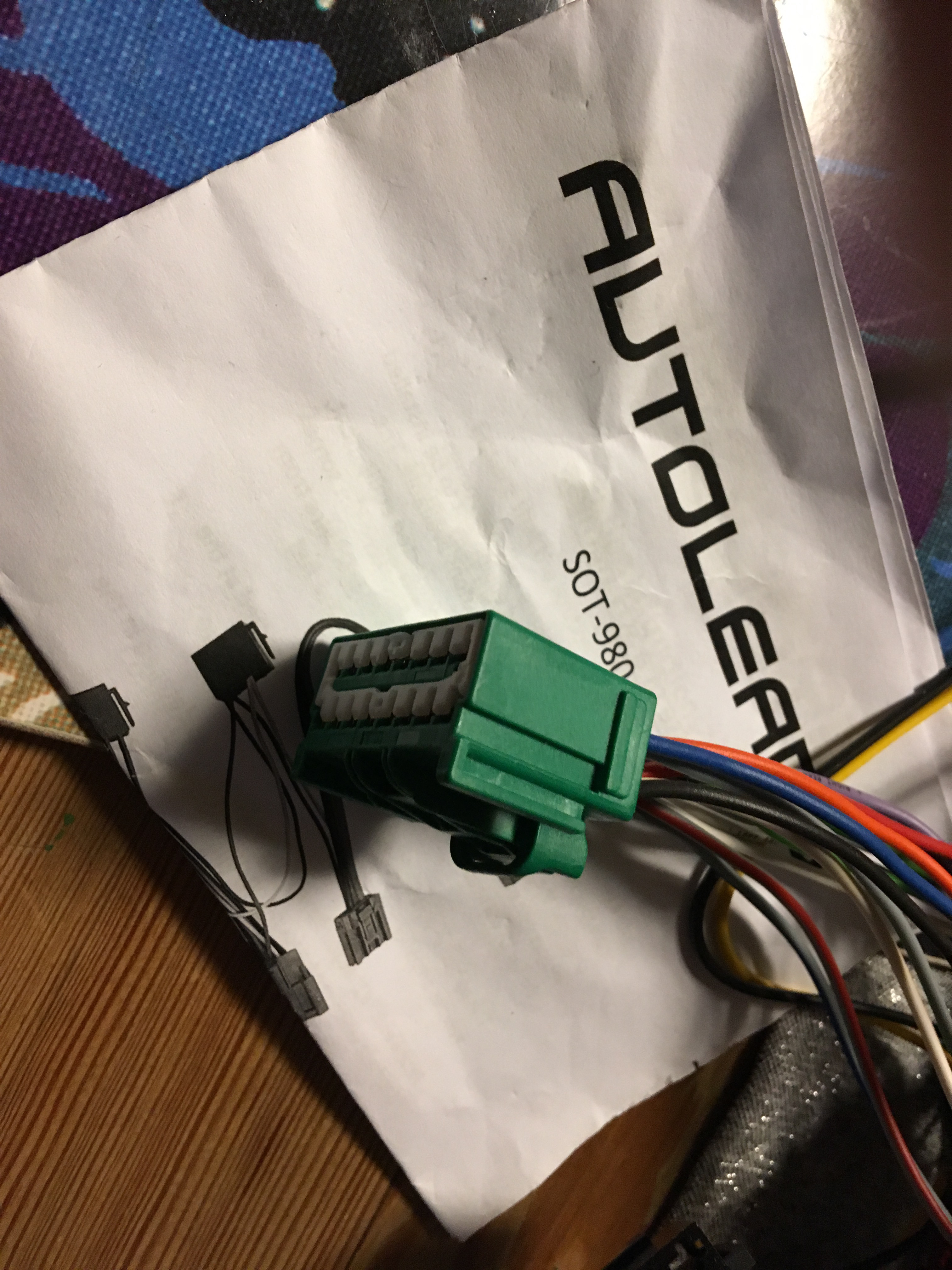

Adapterkabel för högnivå


[HitTheRoadJack]

Snyggt. Tog du hp eller bw subwoofer? Har du sett vad som skiljer emellan dem?
Jag har subwoofer från fabriken men har undrat var den sitter på min V90. Har varit flera gånger och bakom panelerna där bak, nu sist när jag lade till dragkroken och inte sett skymten av subwoofern. Jag tror att original monteringen är placerad snäppet innanför ljudisoleringen i skumplast/ull?
Edit: tittade på dina bilder igen och inser den kanske är bakom den tunnare ljudisoleringen.

[Camel]

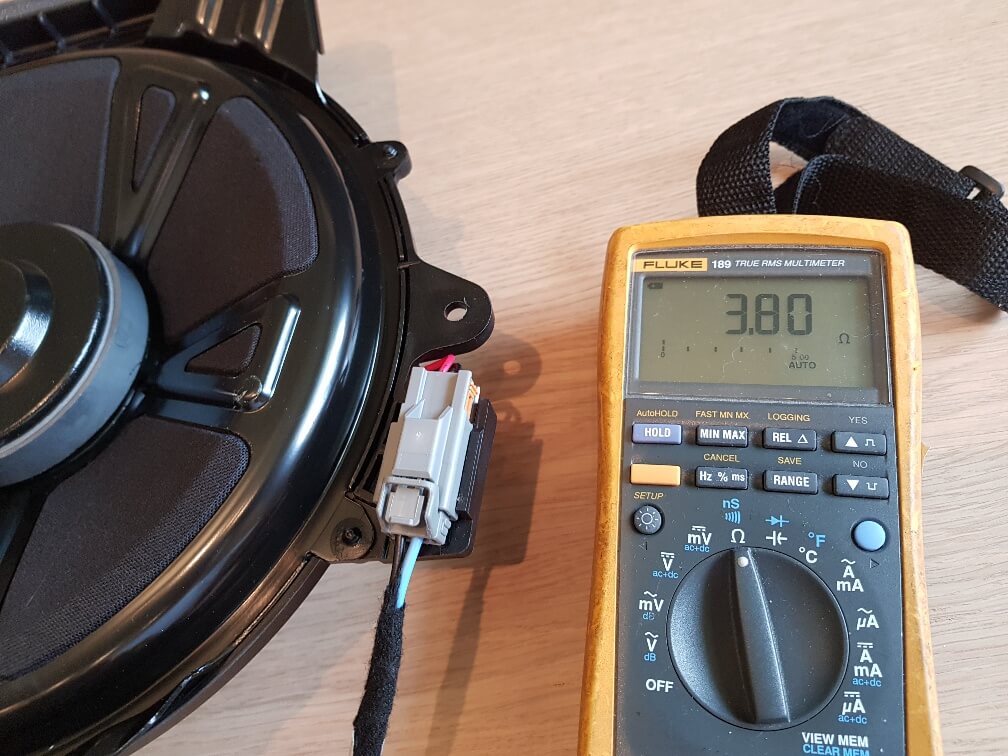

Jag valde HP subwoofer eftersom den har 4 ohm. B&W subwoofer har 8 ohm. Förstärkaren fick avgöra. Spolen på B&W verkar vara lite mindre, annars ingen större skillnad. De ser nästan likadana ut. Jag vet inte effekttåligheten. Min förstärkare ger 200 W och vid hög volym blir högtalarspolen varm, men inte het. Jag har LP-filter aktiverat och inställt på upp till 100 Hz. Under denna frekvens verkar inte dörrarnas bashögtalare ge något att tala om. Subwoofern blev ett tydligt och bra komplement under 100 Hz.

[Camel]

Subwoofer Volvonummer:
HP och HK = 31489726 (impedans 4 ohm)
B&W = 31489727 (impedans 8 ohm)

[Camel]

Några har frågat om adapterkablaget. Det är ett sk. SOT-kablage som finns till Volvo hos bilsterohandlaren. Jag köpte hos Bilstereohörnan i Västerås. Men de finns på fler ställen. Man får sedan modifiera SOT-kablaget med avtappning till subwoofer och till ev. andra högtalare.

[HitTheRoadJack]

Ja denna köpte jag på BRL i Örebro för att skarva på centrum högtalaren fram.


[MattiasV60T6]

Hej.

Jag har letat och letat efter den där SOT-kablage / adapterkabeln för högnivå för inkoppling av slutsteg, vart hittar jag den och vet du om den är samma på Volvo V60 2019 med standardljudet. Har förstärkaren under passagerarsätet. Tacksam för svar.

[least]

V60 är en SPA-bil, så den har samma kablage.
Men verkar som att SOT-980 har utgått.

[HitTheRoadJack]

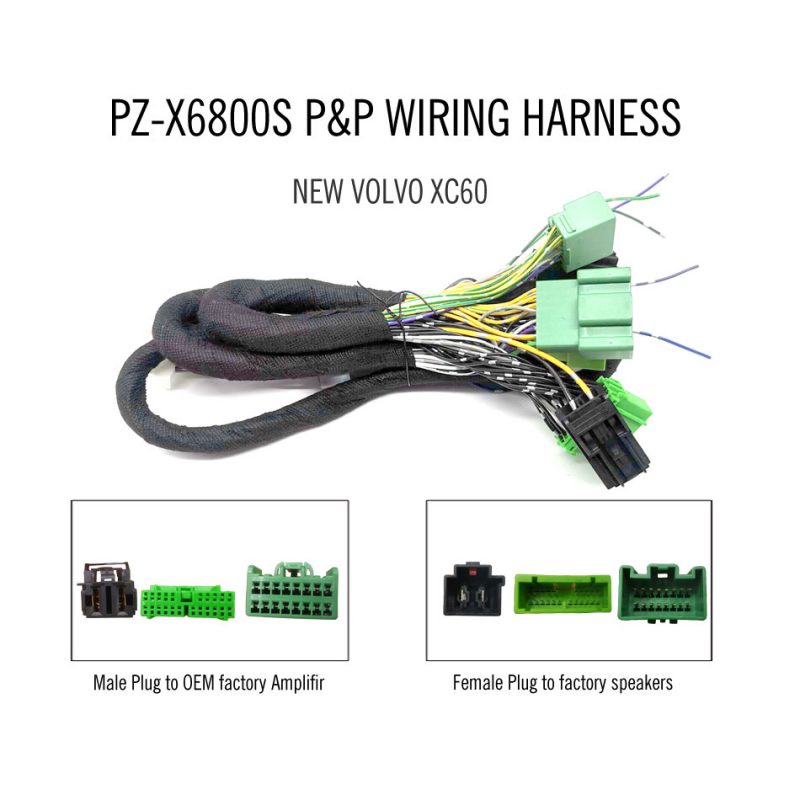

Var och leta igen och hittade denna förlängare av kontakterna till förstärkaren. Jag har beställt den nyligen och ska tullas snart men är ganska säker det kommer att passa.

https://www.puzu-audio.com/shop/accesso ... olvo-xc60/


[Kalle74]

Vad är det för storlek på subben, ser ut som en 8"?
