[apersson850]

Som framgår av komponentbeteckningen på kretskortet är det där dessutom bara ett motstånd, inte två. Grön-blå-svart verkar det vara. 56 Ohm, med andra ord. Svårt avgöra effekten när man inte ser det i verkligheten.

[fb35523]

56 ohm stämmer och det är inget kraftigt motstånd, kanske 1/2 W baserat på bilden. Dioden skulle kunna vara 1N5822 (jag ser bara 822 på bilden) men det verkar vara lite överkurs med en Schottky-diod, men de kostar bara några kronor, så...

[apersson850]

Ja, jag funderade på likriktardioden MR822, men den på bilden ser för liten ut. Verkar vara i samma storlek som exempelvis 1N4007.

[General1]

1N5822 Helt riktigt

[ebbot23]

Tjena!

Någon som klurat ut vilken watt motståndet ska vara?

Och vad gör det för skillnad om motståndet är för lite eller mycket watt? Motståndet kan brinna upp eller?

Tack!

[teddysoft]

3W 5% skall motståndet vara på


Skickat från min SM-G981B via Tapatalk

[ebbot23]

Nu säger vissa att det ska vara 1N4007 och vissa att det ska vara 1N5822...

Är det någon som kan ta bild av sin modul och skicka så man vet säkert eller är det någon som vet med all säkerhet vilken det ska vara?

Tack för svar!

[borstarmicke]

[url]https://www.volvoforums.org.uk/showthre ... page=4/url]

Här finns lite matnyttigt oxå...

[teddysoft]

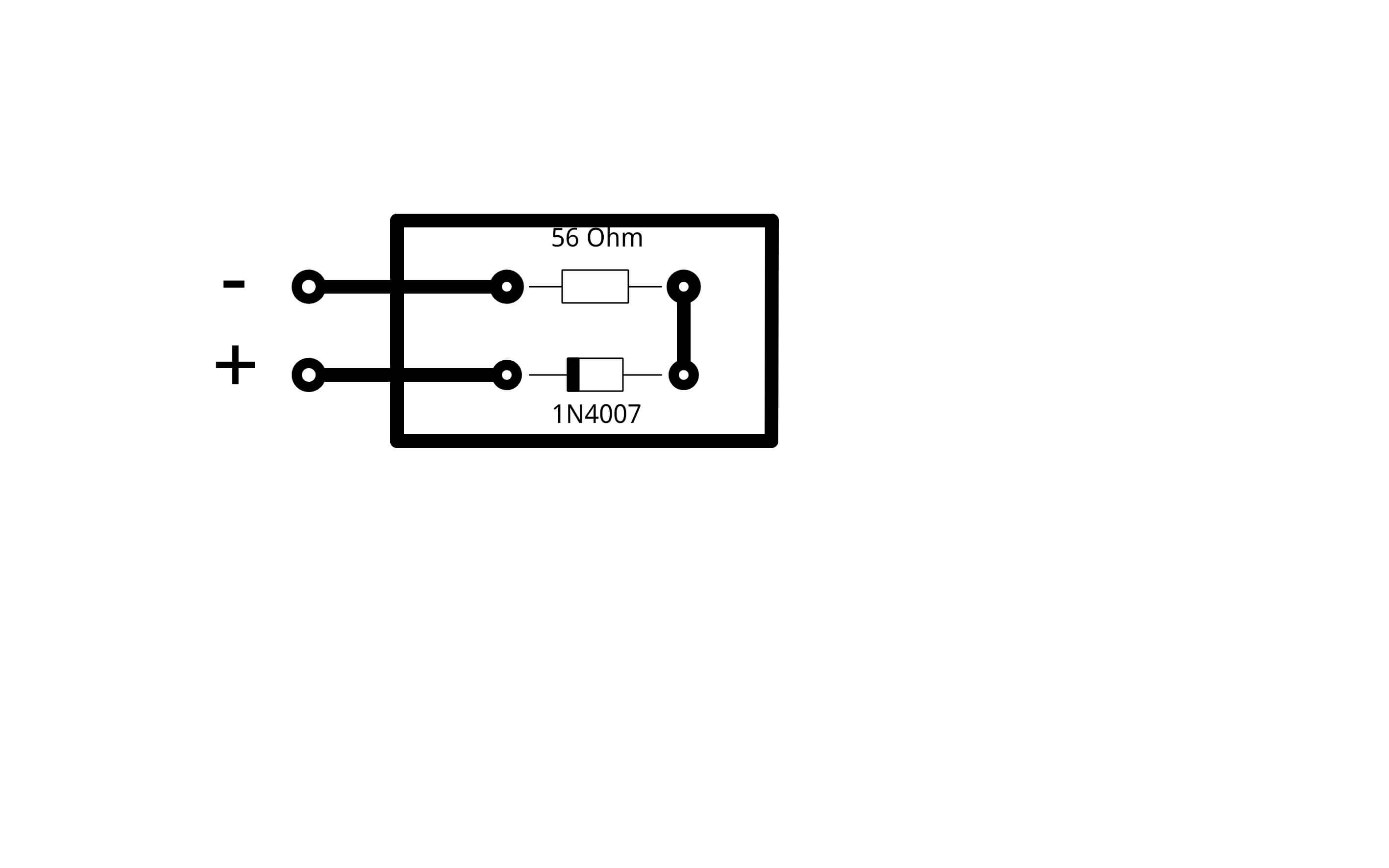

Nu säger vissa att det ska vara 1N4007 och vissa att det ska vara 1N5822...

Är det någon som kan ta bild av sin modul och skicka så man vet säkert eller är det någon som vet med all säkerhet vilken det ska vara?

Tack för svar!

Själv byggt dessa sedan Elmia 2018, och dem jag sålt och själv använder lever än i dag.


Skickat från min SM-G981B via Tapatalk

[DTJ]

3W 5% skall motståndet vara på


Skickat från min SM-G981B via Tapatalk

Dioden är ju felvänd eller plus ock minus ska skifta plats
