[CJonsson]

Har en v70 d5 08 nya karossen. Har bytt fläkt och motstånd. Funkar inte ändå. Det är nått fel på en minus kabel va vi fått fram.. frågan är hur jag ska göra för att felsöka?
Tacksam för svar // chrille

[Lelleprinter]

Om du misstänker minuskabel/jordkabel.
Då skulle jag kontrollera jordpunkten31/10 för fläktmotståndet.

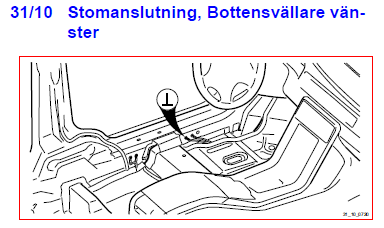

Se bild på placeringen av jordenpunkten,

Jordpunkt 31-10 fläktmotstånd.png (22.46 KiB) Visad 997 gånger

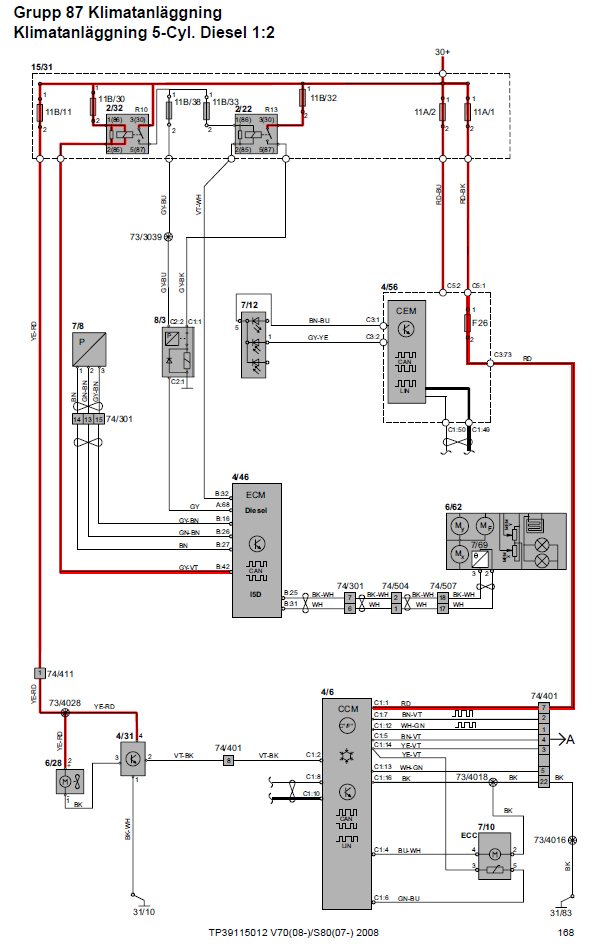

Bifogar schemat på fläkten.
Där item:
6/28 är fläkten
4/31 är fläktmotståndet
31/10 är jordpunkten för fläktmotståndet.
11B/11 är säkringen
4/6 är Klimat Kontroll Modulen
