[Lucif3r]

Yes, det jobbas på nu -)
Snart klar med instrumenthuset, i stort sett bara kablar till displayen kvar(7st), samt 'provkörning' på bänken för att se att jag inte sabbat något :lol:
Det som är gjort är, skurit ut hålet för displayen lite, monterat displayen med tillhörande kretskort, tjuvat mig in på tripp-nollställningens knapp, "maserat" bakersta plastskyddet för att rymma alla kablar utan att kila fast dom, samt gjort orginaldisplayen extern, vilket är det som tog mest tid >_>, 26 kablar per ände, gånger 4...(kretskort->kontakt<->kontakt->display). Skulle egentligen behöva göra kablaget längre, men det här får duga tills vidare iaf. Displayen är ju extern så går ju fixa med den utan att riva isär hela bilen :)

Har en hel hög med bilder, men orkar inte ladda upp alla just nu

[White]

Snart klart nu då? -) Bilder vill man ju se!

[Lucif3r]

Äh what the heck... Här kommer väl en bildbomb. Noterade dock att bilderna blev väldigt mörka, eller så är det bara min skärm för dom ser ok ut på mobilen :roll:

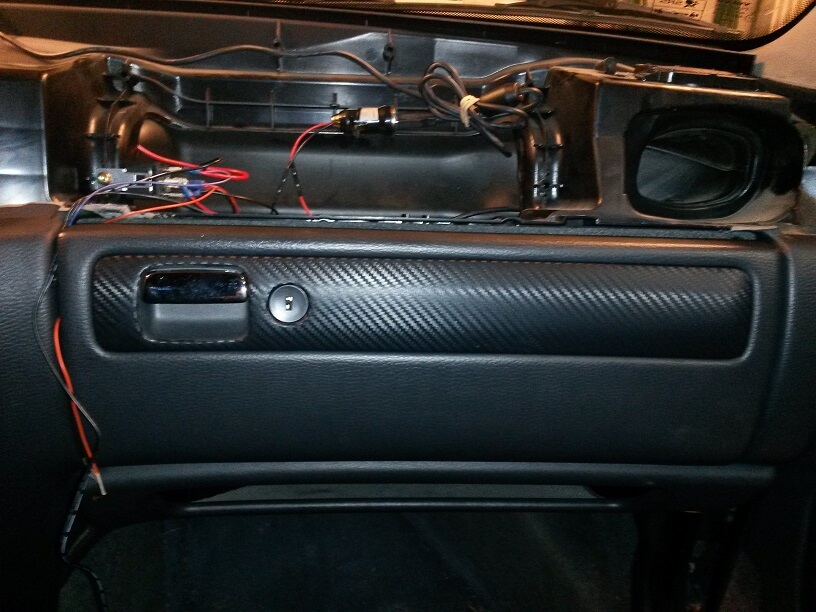

Visade väl aldrig bild på handsfackets foliering så... Here it is!


.

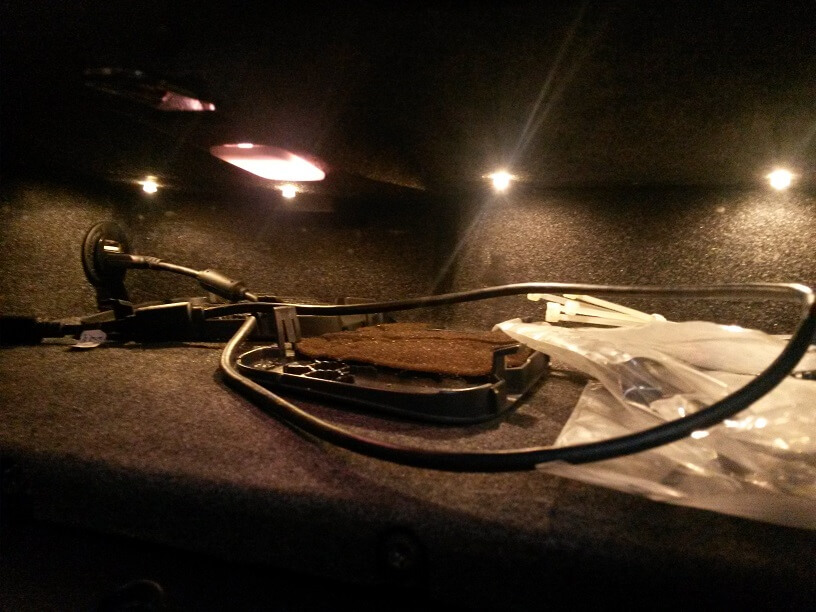

Nya belysningen;


Uhm... yeah... Ska väl försöka snygga till det lite sen, inte för att det syns när brädan är på plats, men känns bättre om det är lite snyggare draget
edit 2020: Kan inte lista ut eller komma ihåg vilken bild som låg här, så den får lysa med sin frånvaro

Nu börjar vi med lite roligare(?) bilder - modifieringen av instrumenthuset!

Memo-bild på mätarställningen, postar den publikt som 'bevis' utifall bes. eller något börjar gnälla :roll:


.

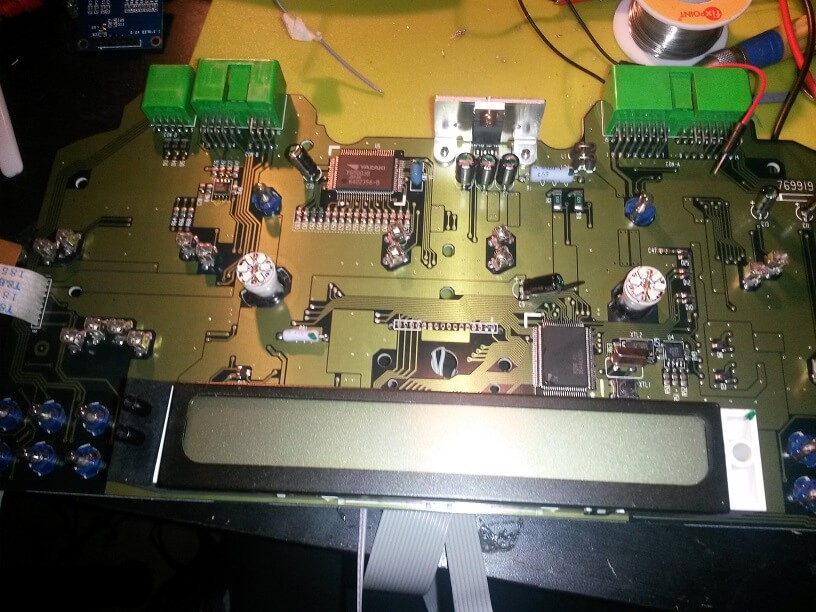

Ett stycket orginal naket kretskort. Eller ja, färddatorn och trippen sitter i socklar så dom går ju att ta bort också.


.

Grovinpassning av displayen.


.

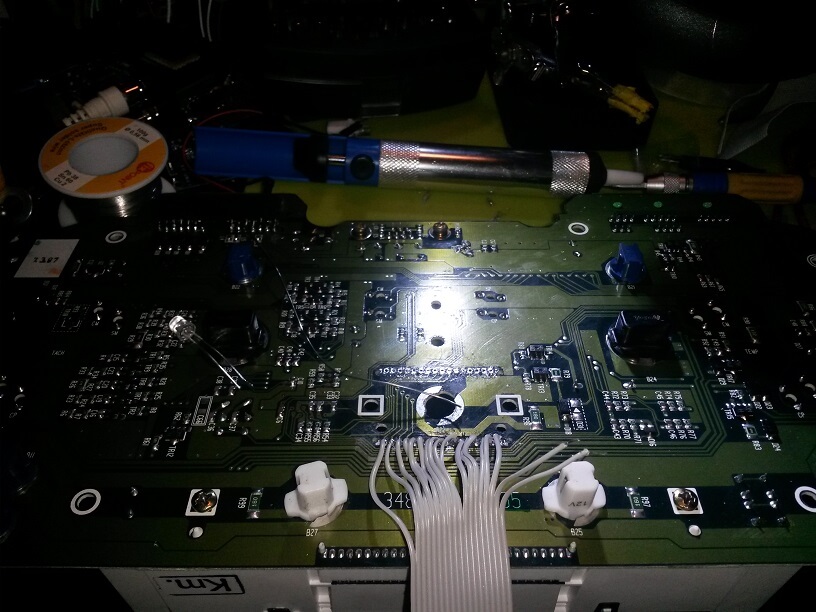

Ett litet hopp i tiden, socklarna för trippen borttagna


.

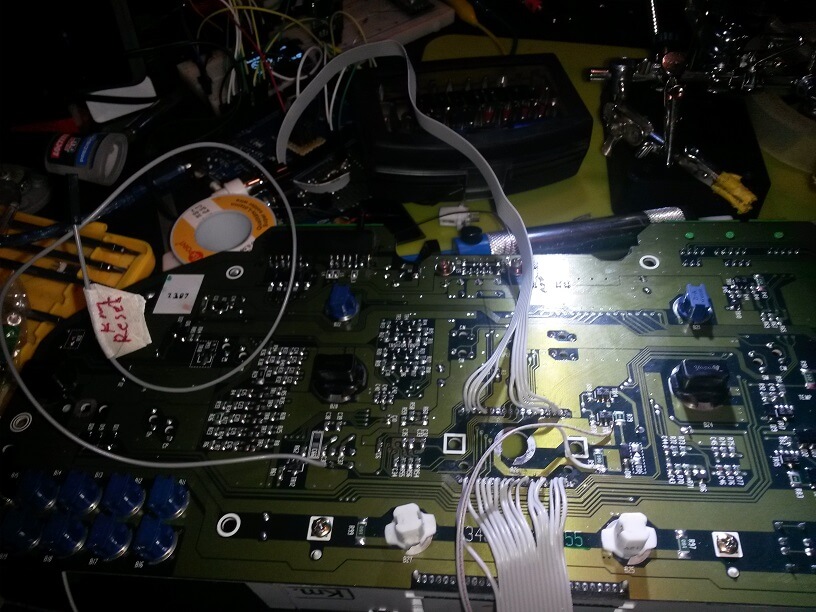

En kabel lödd - massor kvar..


.

Ugh... En rad kvar... På den änden av kablaget...


.

Så, då var den änden av kablaget avklarad. Lyckligtvis är det bara 8 kablar som behövs för den övre raden - inte 16 som nedre.
Har dåligt med olik-färgade kablar, och ingen märkmaskin, så det blir papperstejp + en 3årings handstil(min handstil är hemsk...) som markering.


.

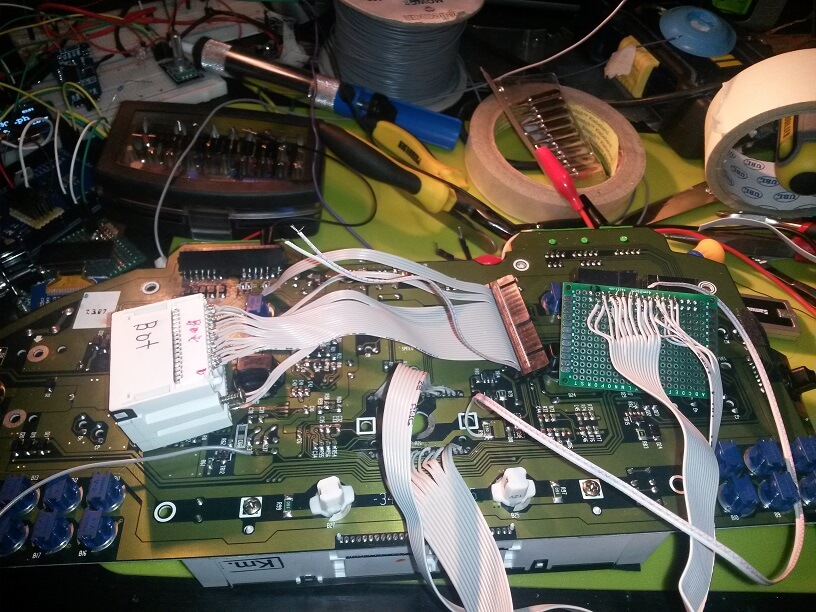

Ytterligare ett hopp i tiden. Alla ändar av kablaget färdiglött. Kabeln och sockeln består av en gammal floppykabel med tillhörande sockel :D Det överflödiga kablaget ska trimmas bort givetvis. Det ser 10x värre ut än vad det är, eftersom allt ligger på instrumenthuset på bilden. När man "sträcker ut det" är det inte så rörigt.


.

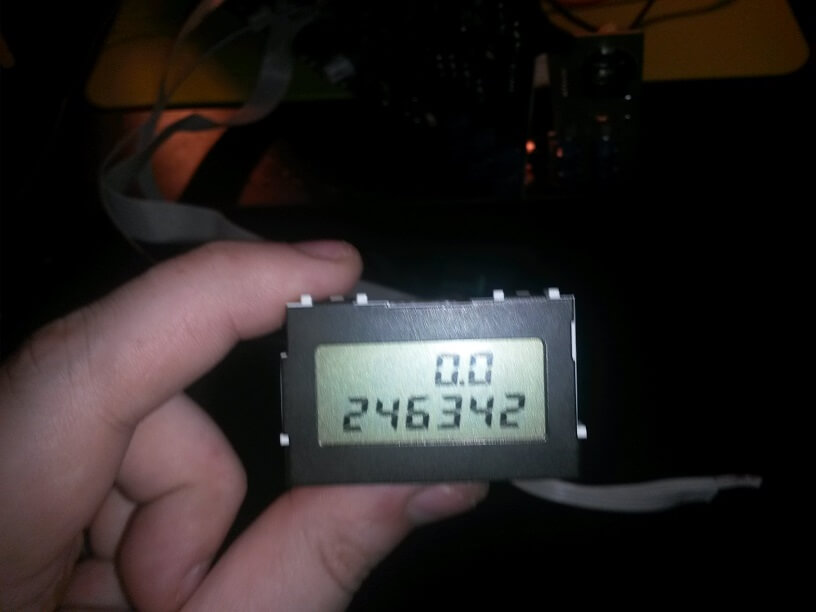

Bevis på att displayen fungerar lika bra nu som innan :)


.

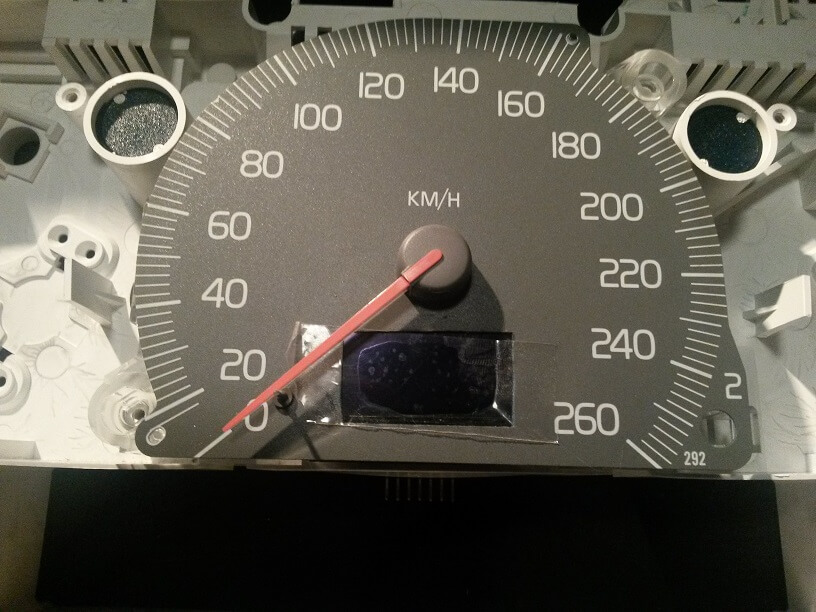

Nya displayen inpassad och fixerad.. Blev inte 100% bra, läcker in lite ljus och är inte 100% rakt... Nåja, "good enough" :roll:
Edit: Tejpen är bara som skydd för displayen och kommer givetvis inte finnas där när det blir färdigmonterat


.

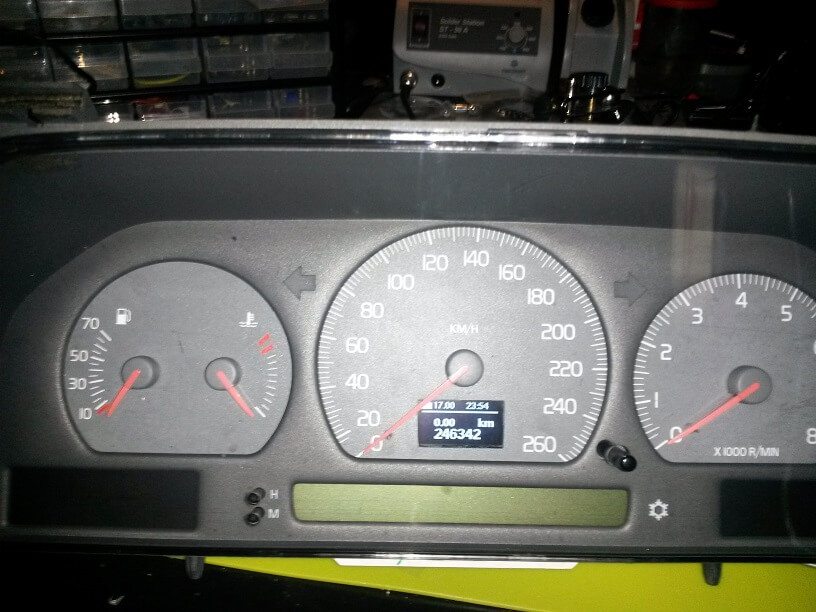

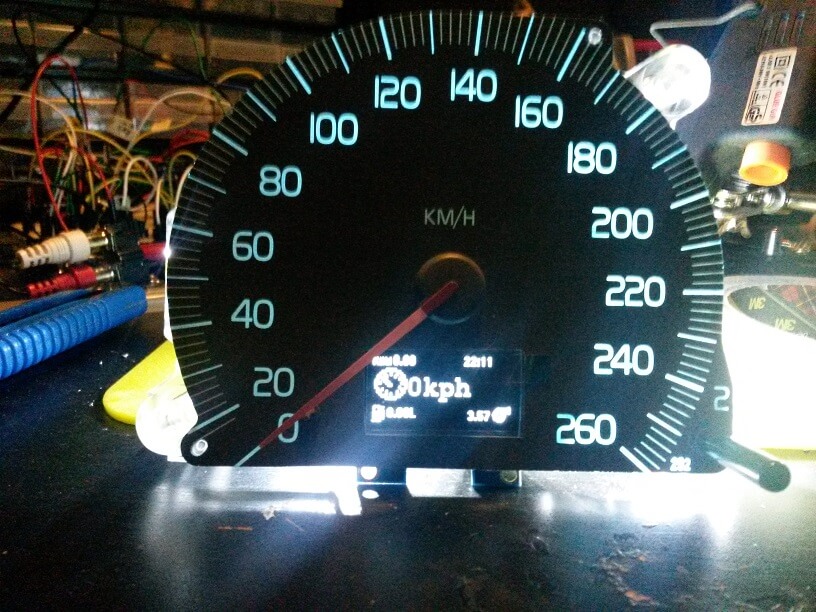

Litet smakprov på hur det kommer bli att se ut. Kåpan är inte dittryckt så därför glipar det väldigt mycket mellan kåpan och mätaren.


.

Ja, det var väl ett par bilder iaf Det är så långt jag kommit nu.
Som sagt istortsett bara kablaget till displayen kvar samt provkörning, sen kan jag montera huset i bilen. Efter det har jag "bara" den slutliga dragningen mellan allt och arduino'n. Eller ja, måste programmera in den exakta mätarställningen också, löda ett "strömblock" samt fixa turbogivaren som jag hela tiden glömmer bort >_>

[Lucif3r]


.

Blir nog fasen bra det här :)
Bilden är suddig utav bara h-e då jag skakar värre än en 110åring

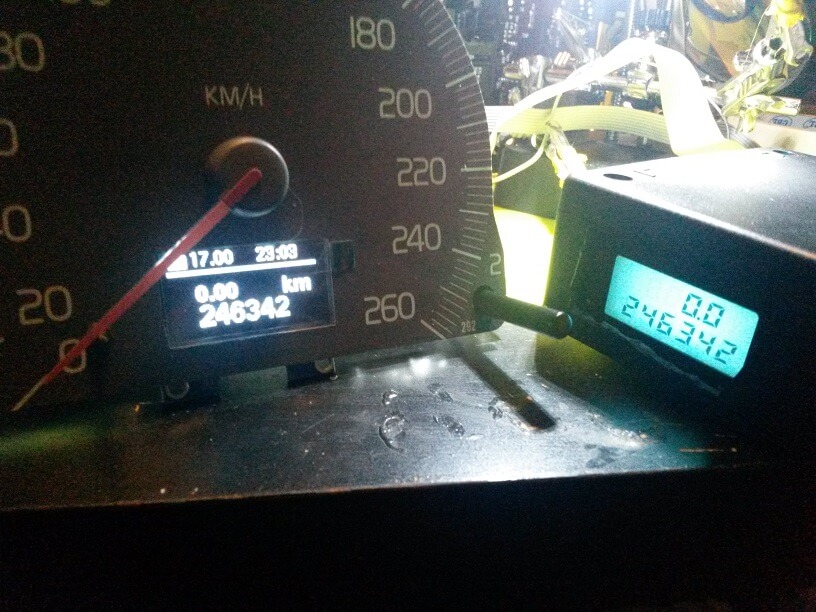

Bevis på att mätarna är syncade:


.

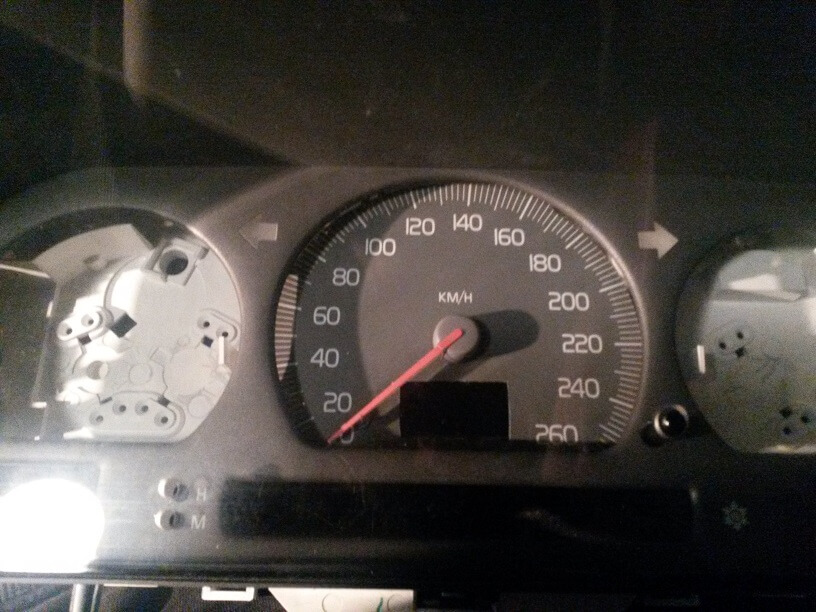

Huset ihopmonterat! Taget med blixt, annars syndes inte ett skit förutom displayen, och den har jag väl fotat tillräckligt?


.


Har dock lite finputtsning av koden kvar att göra innan montering, samt löda klart allt det där jag nämnde tidigare :roll:

[RSJ80]

Wow! Riktigt snyggt. Framförallt snyggt integrerat!

[Lucif3r]

Tack, kul att höra :)

[White]

Snyggt! 8)

[Lucif3r]

Possetivt: Skiten monterat i bilen.
Negativt: Skiten fungerar inte som den ska.

Förhoppningsvis enkelt att fixa, men inte idag... 8h med att sätta på kontakter på kablar(ca 50st) och dra skiten i bilen får räcka.

[White]

Aj fan, så den strular? :???:

[Lucif3r]

Ja, det kan man säga :) Mina volt-regulatorer tyckte dom skulle leka het stekpanna med 12V+ drivspänning(12.8V för att vara exakt, vilospänning), så dom fick plockas bort. Kopplade om den dolda laddaren till GPS'en så den går på direktström och driver arduinon från den tills vidare.

Ratten/kontrollern fungerar ungefär likabra som att vifta med händerna framför displayen :roll: Det bör vara rätt lätt att åtgärda dock.

Sen funkar inte hastigheten heller :) Vilket per automatik innebär avsaknad av trippmätare... Och där har jag för tillfället inte en susning om vad som strular, det funkade ju förut när jag provkörde skiten i bilen :| Möjligt att jag måste jorda huset direkt till arduinon eller nått, trots att båda är jordade i karossen.

Tankmätaren fungerar dock! "yey". Batteri-mätaren verkar också stämma rätt bra. Turbogivaren har jag inte haft möjlighet att kika på, men den ordinarie turbo-mätaren fungerar iaf så Y-kopplingen fungerar iaf
