Biltema original multimeter :mrgreen: Ett oscilloscope är väldigt bra att ha vet aldrig när man behöver ett dock så kostar dom ju en del :roll:

Hehe nja, min multimeter är väl lite mer avancerad än så
Jo, ett riktigt oscilloscope kostar som sagt, men det finns billiga också såsom det jag köpte. 180kr inkl frakt :mrgreen: Men då får man löda ihop det själv.
Verkar fungera bra dock, förvånad över att den är så pass snabb att uppdatera skärmen. Men det är väl knappast något man bör förlita sig på i mer kritiska applikationer dock

[Lucif3r]


.


Går sakta frammåt. Milen lagras permament på ett SD-kort, i brist på annat...
Har väl inte så mycket kvar innan man kan börja riva bilen och koppla in skiten :roll:

[Lucif3r]

Har tappat lite av inspirationen, så det går skapligt sakta frammåt.
Men det här blir väl sista uppdateringen innan skiten sitter monterat i bilen iaf.

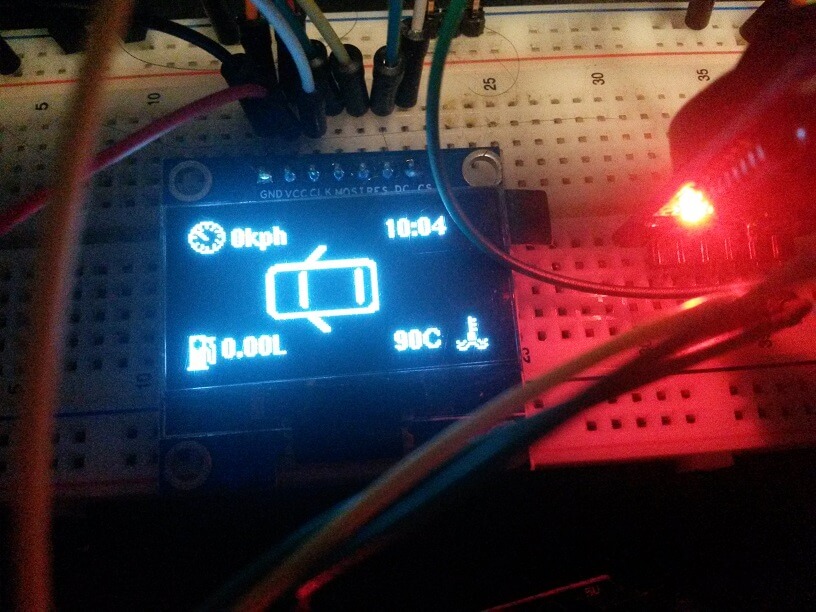

vänster framdörr öppen


.

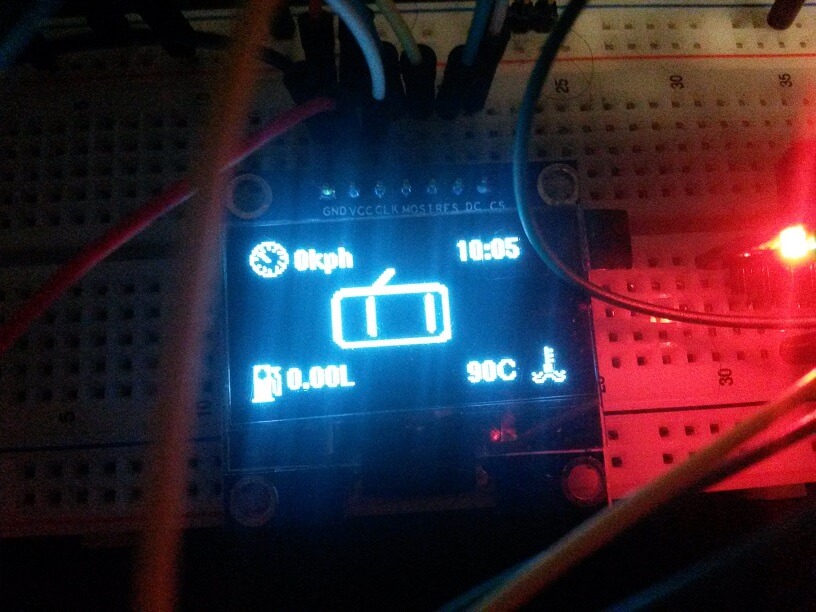

höger framdörr öppen


.

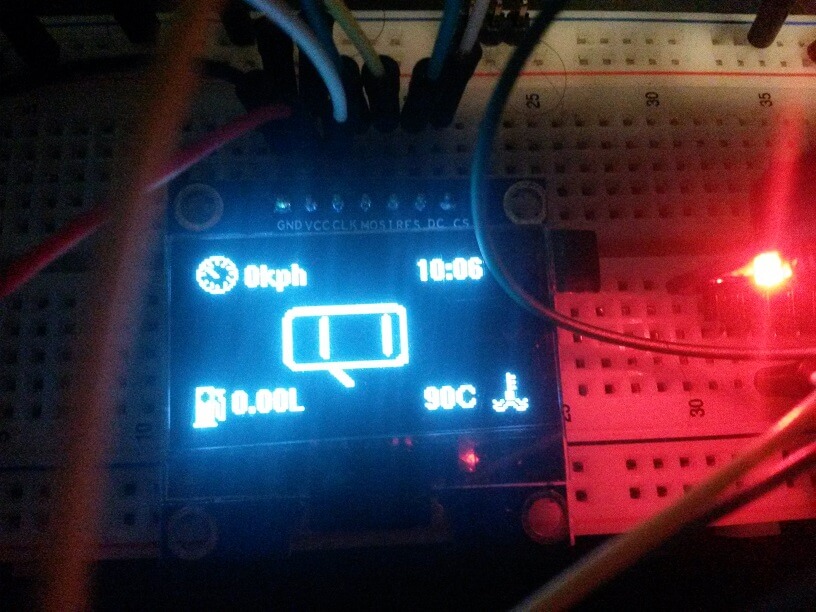

Båda framdörrarna öppna


.

dörr-ikonerna ersätter det som visas i mitten - vad det än må vara - så fort en dörr öppnas, och återgår till vad som visades innan när dörrarna stängs.

Bakdörrarna ska fixas likadant också, men jag har inte hittat någon lämplig kabel att sno signal på... Bakdörrarna verkar vara sammankopplade, så öppnas ena bakdörren så registreras båda som öppna... Får väl riva bort dörrsidorna någon gång och kika efter lite närmare... Men det har låg prioritet just nu.
Alla 'widgets' är iaf klara, behöver bara finjusteras väl inne i bilen... Eller ja, tempen är inte klar, vetetusan hur jag ska göra med den... Lutar åt att jag antingen drar nya kablar direkt från givaren i motorrummet, eller köper en digital temp. mätare.

ugh... börjar kännas som om jag kommer ha dragit om hela elsystemet innan jag är klar med detta :roll:

[DayDreamer]

Ja det tar sin lilla tid detta men det blir säkert bra :)

[Lucif3r]

Någon som läser min tråd som är lite bättre på matte än mig? Försöker räkna ut hur snabbt mitt projekt skulle dra ur batteriet...
Mitt batteri är på 65Ah, enl. multimetern så drar mitt projekt i runda slängar 40mA, det blir väl 400mA/10h, 4A(4000mA)/100h, 40A/1000h, 64A/1600h = ~66 dagar? Kan det stämma? :) (edit: ja jag vet att andra saker i bilen drar ström också, men just nu fokuserar vi enbart på mitt projekt här)

[joel80]

Räkna med att du bara har max 53AH (80%) att göra av med i ett 65AH-batteri.. Kanske lite mindre om du ska kunna starta även i kyla.
Annars har du nog räknat rätt.

[Lucif3r]


.




Ja, som synes har jag påbörjat installationen lite smått. Där syns även skadorna på träpanelen rätt tydligt -.-.. Inte vackert direkt, nåja... Ska se om jag kan fixa några av fästena på undersidan, iaf så den sitter LITE fast. Jävla tattare som haft bilen innan >_>.
Det som blir utelämnat i början nu är motortemp och status på bakdörrarna. Jag kommer inte på någon smart lösning för motortempen förutom att dra kabel direkt från givaren, vilket jag inte direkt känner för att göra just nu... Jag orkar heller inte demontera bakdörrar och B-stolpar i jakt på kablage just nu, tycker jag har nog med jobb :)

Tanken är att centerkonsolen ska bli klar idag eller imorgon. Majoriteten av tiden blir till att försöka laga skiten lite.
Väntar fortfarande på en liten detalj innan jag kan påbörja den elektriska dragningen mellan MCU och bil.

Scopa'de iaf bilen(hastighet) härom dagen, och resultatet som jag kom fram till på bänken verkar stämma tämligen exakt med hur signalerna från bilen fungerar, så det är ju bra :) Hastigheten skickas som square wave med 50% duty, och arbetar med en spänning på ca 2.1V, mao tämligen standard.
Hade "tur" att jag skulle tanka bilen också, så mätte upp tank mätaren före och efter tankning, och även den signalen var tämligen exakt med vad jag kom fram till på bänken. -)

[Lucif3r]

Dags för bild"bomb" då på dagens arbete. Hann inte helt klart med mittkonsolen, ska hitta på något sätt att "laga" fästena och sen är det bara sätta tillbaka skiten i bilen kvar.

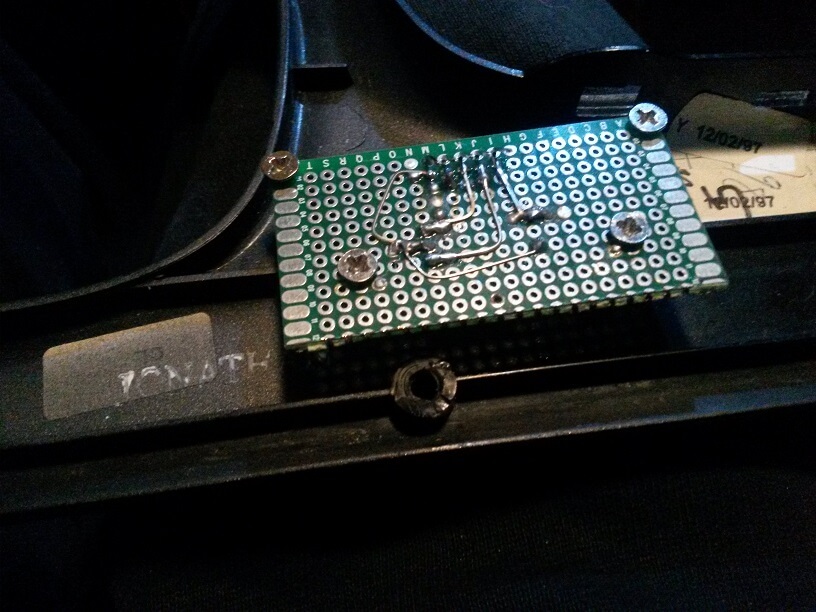

Satt fast kontrollern ordentligt.


.

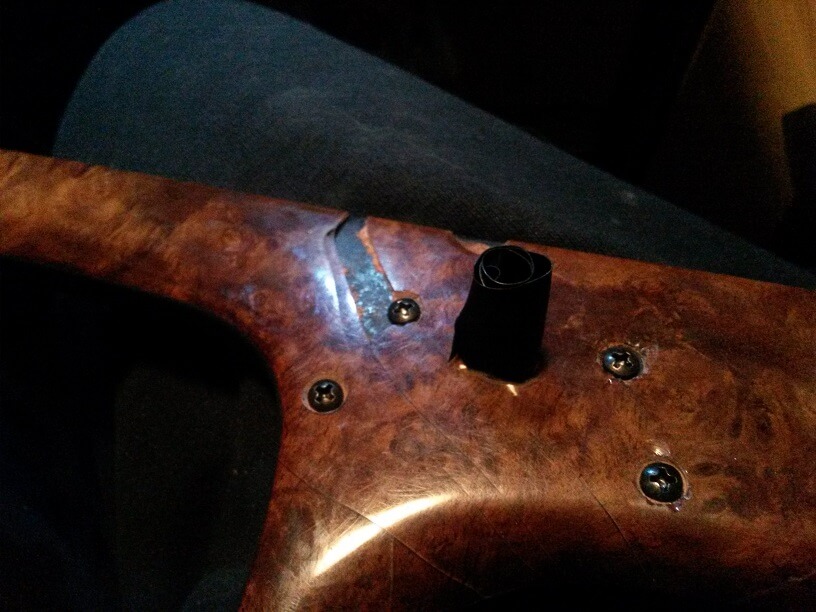

Syns inte på föregående bild, men skruvskallarna är försänkta:


.

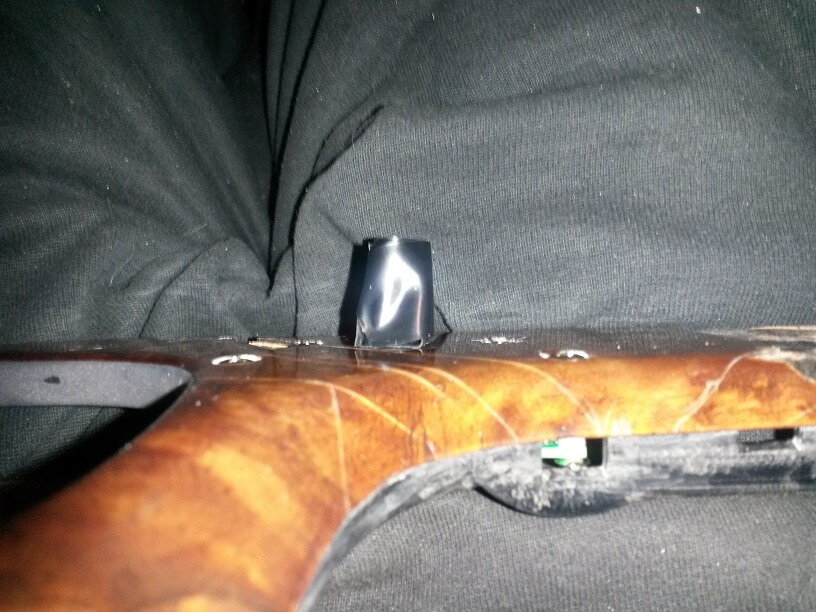

Så ser det ut underifrån;


Den sitter där den sitter iaf :)

Men hm.. vad ska vi göra åt dom där hemska skruvskallarna på ovansidan då? Ptja...

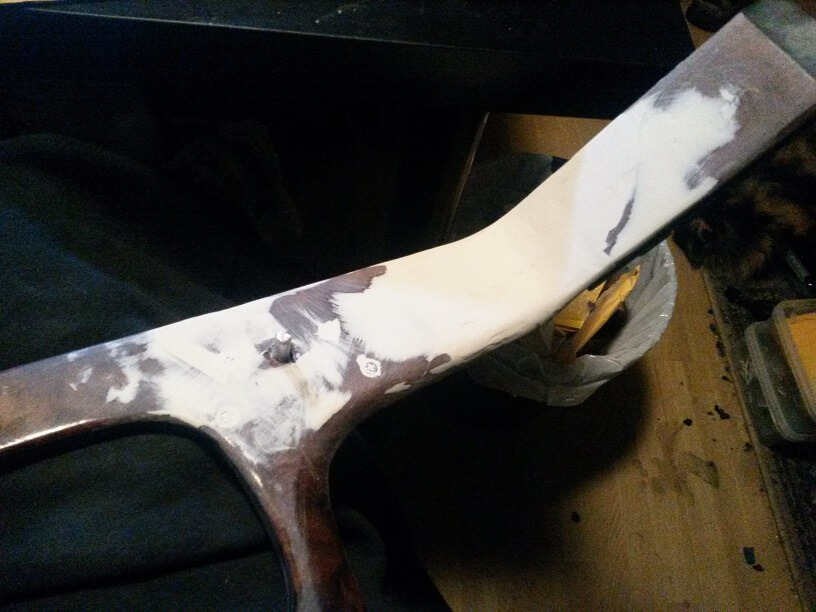

Vi börjar med att kleta på massa spackel;


.

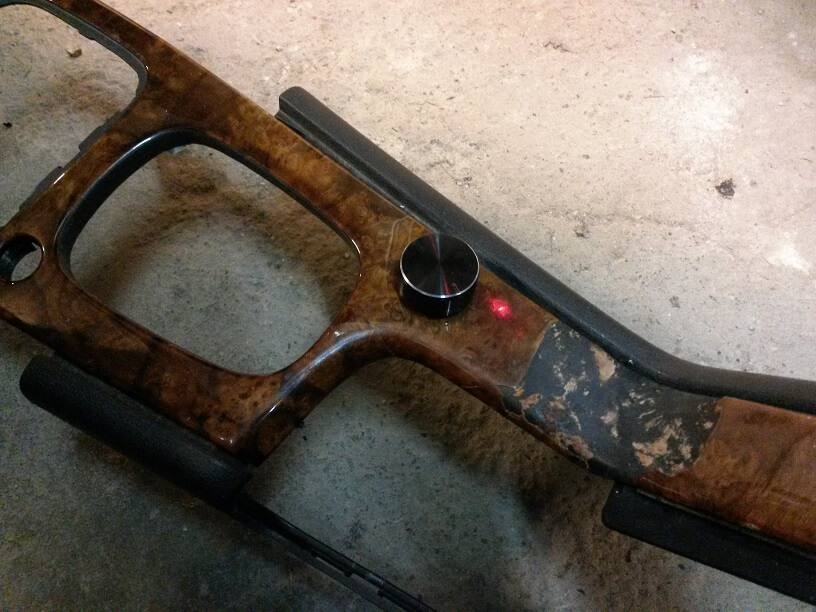

... Sen slipar vi bort skiten och lämnar det som ska lämnas;


.

Jag vet vad ni tänker: (edit 2020; ingen aning om vad detta var för bild, så kan inte uppdatera den, det var nått skämt iaf)


Och jag svarar:

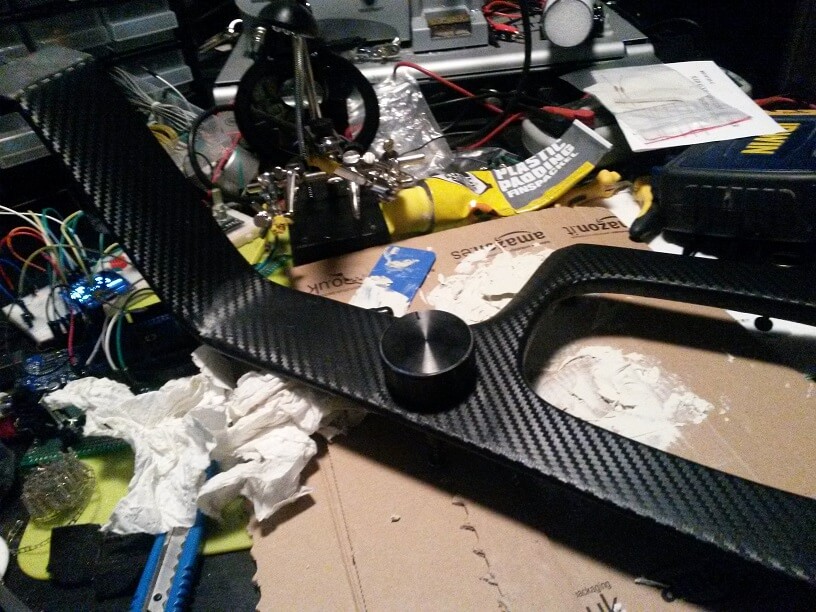

Tadaa!


.


Ok, innan jag blir lynchad så vill jag bara säga; 16kr.
Med tanke på hur skadad panelen var så tänkte jag att man kan ju likagärna prova med kolfibervinyl, 16kr har jag faktiskt råd med :roll: , blir det skit så får jag väl leta upp en mindre-trasig trä-panel...

Men jag tycker det blev över förväntan faktiskt. Jag har redan folierat panelen på handsfacket tidigare för att testa hur värdelös denna 16kr vinyl var. Och svaret på det är "inte illa alls". Klistret är väl lite sisådär, och det tål inga direkta höga temperaturer innan det bara blir skit av folien. Men håller man sig till en hårfön så är den faktiskt riktigt lättarbetad.

Nåja, oavsett vad man tycker om just kolfiber så kan vi väl vara rörande överrens om att det blev iaf bättre än det trasiga skiten jag hade innan? :roll:

[Lucif3r]

Då var mittkonsolen lagad och monterad. Fasen vad knöligt det var att montera den som "hel bit", aldrig gjort det förut eftersom den bokstavligt talat rasat i delar
Tog ett par bilder, men orkar inte ladda upp dom, det var sämre respons här än jag trodde :roll:

Lagade även ett par stora sprickor jag hade i armstödet och upptäckte något lustigt. Enda skillnaden mellan armstöd med mugghållare och en utan är just skenan man drar ut samt framdelen. Med andra ord kan man alltså bara flytta över själva mugghållaren och framstycket(går även kapa sitt nuvarande, det är markerat...) till sitt nuvarande armstöd.
Kan ju vara bra att veta om någon är på jakt efter ett med mugghållare men inte kan hitta ett i rätt färg.

[Lucif3r]

Haft MCU'n uppkopplad mot bilen för första gången nu, och mina siffror gällande hastighet och det är tämligen spot-on :)

Snart klar med modifieringen av handsfacket också. I morgon ska det dras ström och relä om jag orkar. Kanske slita ut instrumenthuset och börja montera displayen också... Om allt går vägen bör allt vara klart innan helgens slut. Men går det som idag så bränner jag väl ner bilen istället :roll: Smällde en säkring i multimetern, poffade 2 transistorer och fick kabelbrand i mina labb-kablar(dom tyckte inte om 25A@12V)... Inte min dag idag...
