[McQueen]

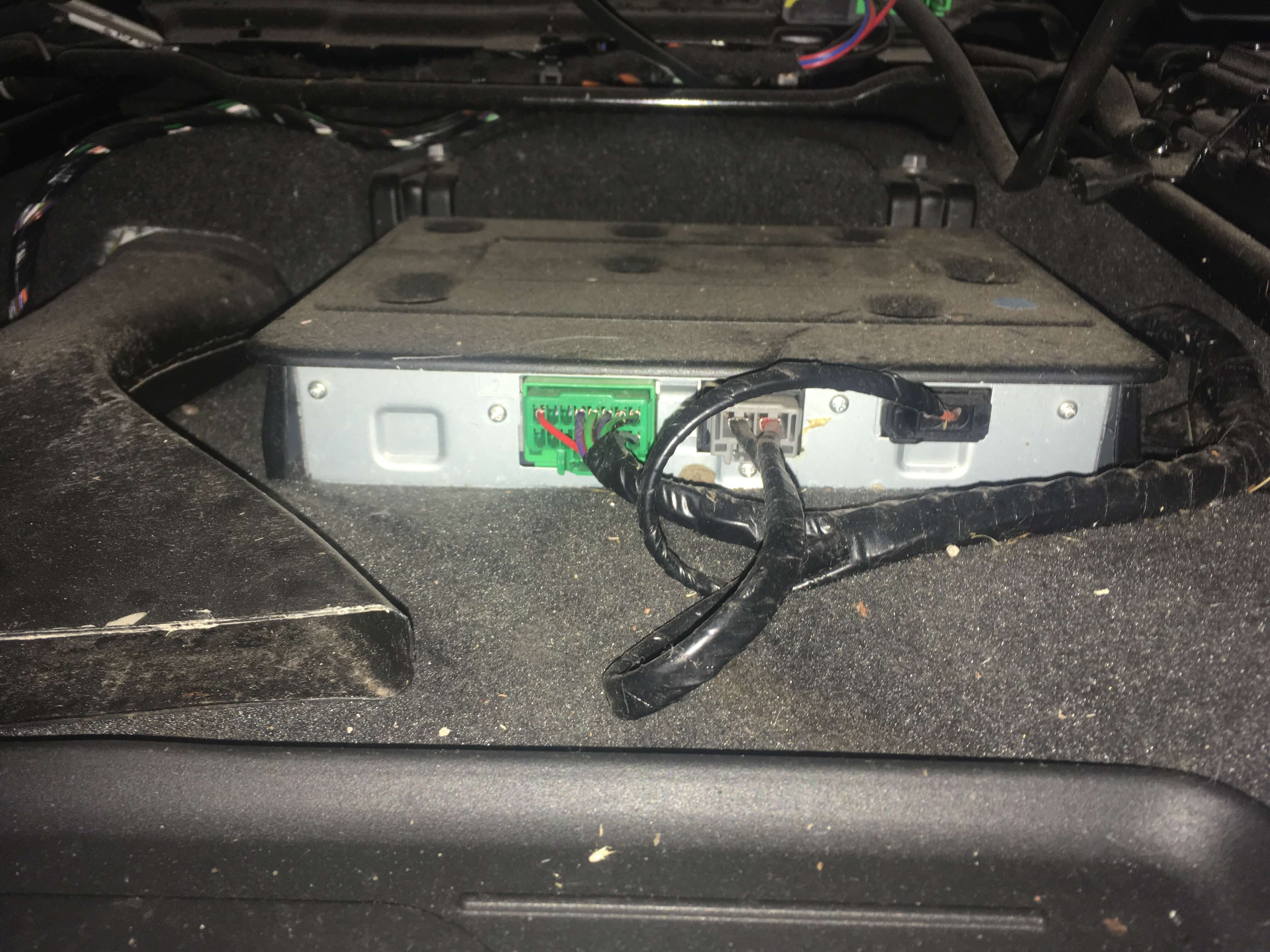

Ja, som rubriken lyder – har jag en originalförstärkare under passagerarstolen? Tog just den här bilden. I så fall underlättar det kanske det föreliggande arbetet att installera ytterligare förstärkare och baslåda? Kan jag till exempel använda den här förstärkaren (ifall det är en förstärkare) för att få ström och signal till Kicker-förstärkaren till Kicker-baslådan, som jag tänkte ha i bagageutrymmet på min S60 från 2011?

[McQueen]

Hittade den här bilden när jag sökte på Volvos art.nr till den här enheten. Vad är egentligen alla sladdar? Plus och minus förstår jag, de två stora i mitten. Men vad är de två orange-färgade? Signal, men varför två i så fall? Och väldigt många högtalarsladdar – någon som känner till ett förtydligande dokument som visar vilka som är vad?

[Truckdoktor]

Det 2 oranga kablar är inte el/koppar ;)

Det är ett optisk datalänk (ljussignal) som kommer från stereon i mittkonsolen, kallas flex-ray, om jag minns rätt... Den gröna kontakten är högtalarutgångerna...

Kolla här också:

https://r.tapatalk.com/shareLink/topic? ... source=app

Skickat från min SM-G965F via Tapatalk

[McQueen]

Tack, Truckdoktorn!

Då undrar jag:

Var får den här förstärkaren signal ifrån, så att den går igång när tändningen slås på? Tänkte jag skulle använda den till den nya förstärkaren som jag ska installera.

Och om man tittar på den här bilden (från min Volvo-förstärkare under passagerarsätet), vilken sladd vore mest lämplig att använda för ljud till den nya baslåde-förstärkaren?

[McQueen]

Verkar som du har tillgång till väldigt användbar detaljinfo, i alla fall om S70. Om man kollar på den här bilden, som jämför mitt Volvo-slutsteg med bilden från ditt inlägg i diskussionen som du länkade till; är de likadana?

Är lite trögtänkt – är den röda sladden på den vänstra sidan, där högtalarsladdarna är till höger, 12V-signal?

[Truckdoktor]

Jo, kunskap o lite info finns här
Den andra tråden skapades, när jag monterade en blåtand handsfree i min fd. V70 (09) innan jag bytte till V90 i somras.
Då jag håller på med fordon yrkesmässigt så har jag ett Vida-klon här hemma, som jag kunde använda då. Funkar tyvärr inte till V90:n
Förstärkarn har ingen fysisk tändningsplus i gröna kontakten, iaf. inte min. Den väckts via flex-ray, antar jag. Den har bara batteriplus och minus, ljudutgång och optisk länk...

Skickat från min SM-G965F via Tapatalk

[McQueen]

Den har bara batteriplus och minus, ljudutgång och optisk länk...

Den röda sladden till vänster då, bland ljudutgångarna?

[Truckdoktor]

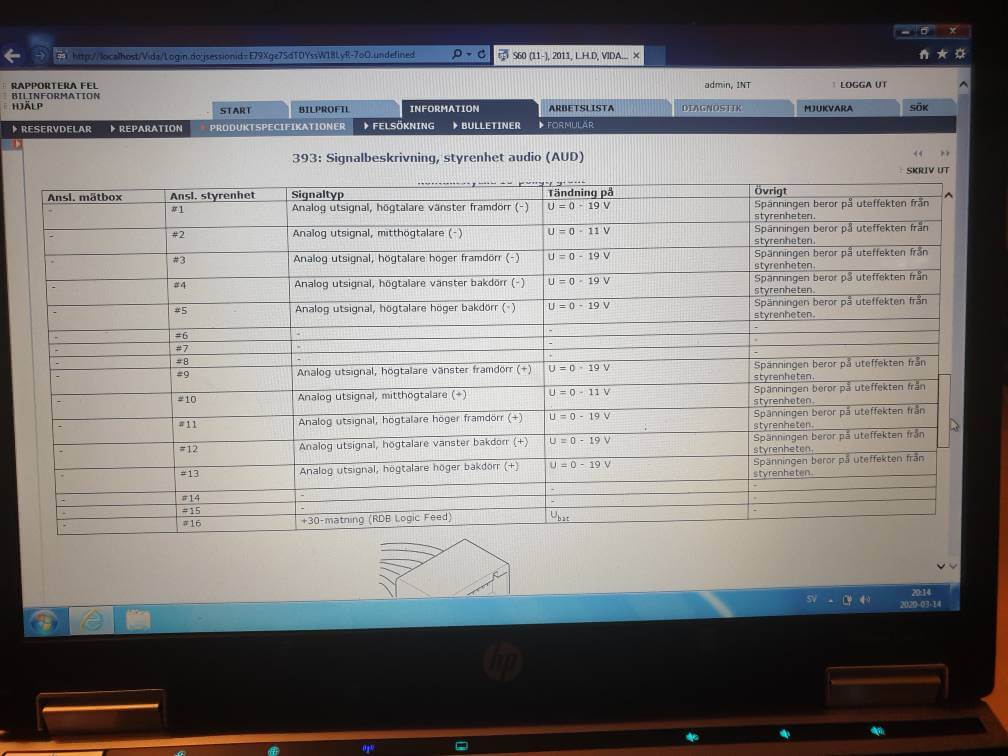

Hjälper det? Sökte allmänt på en S60 från 2011...

Just det: Den optiska länken kallas MOST och inte flex-ray. Flex-ray är nån annan typ av data länk...


Bilagan 20200314_200421.jpg finns inte längre

Skickat från min SM-G965F via Tapatalk

[McQueen]

Tack! Jag mätte och märkte att den röda har 12v hela tiden. Så förstärkaren ”är på” hela tiden...?

[frasse4]

Den lilla röda ser lite liten ut för att vara matning. Du kan ju köpa en hög-lågnivåomvandlare som känner av när man spelar och ger remote till din förstärkare https://www.brl.se/sv/artiklar/acv-hog- ... emote.html
