Hejsan.

Var och köpte mig en volvo RTI skärm idag.
Har lite planer att koppla in en android sticka eller liknade för montering i bilen.
Någon som har grejat med liknande innan?

Användarvisningsbild
av P210
#972526
Lite meckiga interface till de där skärmarna, och du måste ha kretskortet närmast skärmen strömsatt.
Sök på Youtube efter "Volvo RTI screen" så finns det en del.
Här en firma som säljer många olika moduler till Volvo http://www.volvotech.eu/vir-1

Annars är det lättare att bara behålla skal och hissmekanism, byt lcd:n mot en bättre med 12v drivning och ingångar klara, kostar runt 2-300:-
http://www.aliexpress.com/item/7-Inch-C ... 21794.html
http://www.dx.com/c/car-accessories-799 ... nitors-731
Kille som bygger Car PC
http://www.mp3car.com/worklogs/153671-v ... gress.html
Användarvisningsbild
av Pinguen
#972534
Hittade precis denna killen på Youtube..

Skrev till han och frågade hur han har gjort, hoppas på svar snabbt :lol:

Skruvade isär min precis för att "kolla" lite =)


Upp å ner gick ju fint iaf :P
av matte75
#972566
Pinguen skrev:Hittade precis denna killen på Youtube..

Skrev till han och frågade hur han har gjort, hoppas på svar snabbt :lol:

Skruvade isär min precis för att "kolla" lite =)


Upp å ner gick ju fint iaf :P
Killen hängde på svxc forumet innan:

http://www.svxc.se/phpBB2/memberlist.ph ... ile&u=6574

Länk till hans tråd om att koppla in backkamera till RTI:

http://www.svxc.se/phpBB2/viewtopic.php?f=44&t=24627
Användarvisningsbild
av P210
#972574
Så här såg den ut i min V50:
Skärmen var inte mycket att ha; 6,5" 400x234 pixlar, fixar bara komposit och RGB in.
Klurade i alla fall ut att ingångarna i den grå kontakten på det lösa kretskortet var; A1/A2 - positive, A3 - ACC, A4/A5 - ground.
Användarvisningsbild
av Pinguen
#972581
Matte75 tackar för dom länkarna.
Blir att lus läsa dom å se om man blir något klokare =) (ingen risk) :P
Användarvisningsbild
av Pinguen
#974792

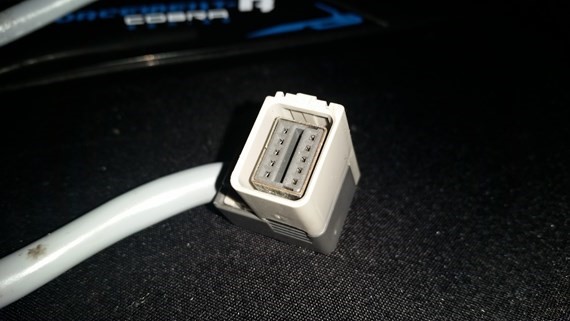

Idag fick jag hem kontakterna till skärmen =)
Fick inte med dom när jag köpte den, men nu i veckan ska det ut i verkstaden å mätas på dom alla olika sladdarna =)
Ska nog kunna få liv i den..

Har gått lite i tankarna att när jag får igång skärmen, så ska jag nog köpa mig en Raspberry PI av något slag och koppla till den =)
Användarvisningsbild
av johnnype
#975692
Det är jag som var med från "början" och knäckte hur styrningen fungerar. Ett enkelt seriellt protokoll.

Här är tråden om hur arbetet påbörjas med en del info: http://www.svxc.se/phpBB2/viewtopic.php ... 22#p197422

Men om du verkligen vill styra skärmen så är det en Arduino du skall köpa, programvara för den kan vi ta över PM. Jag använder Arduino + en CAN shield i mitt projekt eftersom den även lyssnar på CAN-bussen för att fånga in ljusstyrka och backsignalen den vägen.
Användarvisningsbild
av Pinguen
#975767
Okej. Enkelt seriellt protokoll?? =)
Är inte så insatt i sånt här, men tycker det är roligt att ge mig på sånt..
Har läst den tråden från början till slut, men om jag ska vara ärlig så blev jag nog inte så mycket klokare :/

Och aldrig använt mig utav Arduino innan, men det kan ju bli skoj det med =)


Har hittat dessa två bilder, och tänkt att det kan ju se ut att stämma. Men är ju inte säker på det.
Hade tänkt att vara ute i verkstaden i helgen och greja.

Men vad ska man göra allra först? (Vill bara koppla in skärmen löst på bänken och se om den ens fungerar som den ska.
Hade en ide att klippa en VGA kabel och koppla in den till min dator och se om jag får bild. Går det??
Användarvisningsbild
av Pinguen
#975893

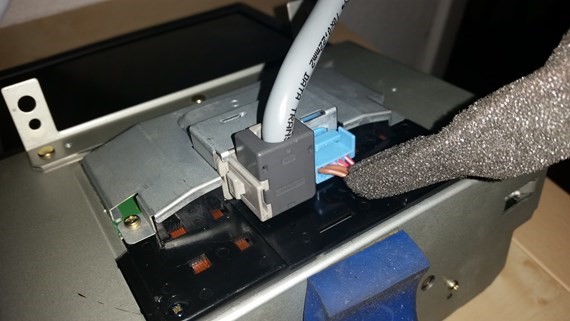

Har varit ute å grejat lite nu.
Men kom inte så långt :/
Det ända jag kom fram till var hur jag får ner skärmen, men inte upp...



Fick öppna upp den för att köra motorn uppåt, men ner gick det igenom den 5-poliga kontakten om jag satte ihop dom 2 röd/vita sladdarna på "plus" och dom 2 bruna på "minus" sen den lila sladden till "plus" med...


Men hur i tusan får jag den till att gå "upp" då??
Någon ide??

Sen testade jag också att klippa av en gammal VGA kabel å sätta krokodil klämmor mellan datorn och RTI skärmen, men hände inget alls..
