[Irokee]

Hej Forum,
Nu måste jag fråga om sådant jag trodde jag kunde....
Ska koppla in lite ljud i gammel Amazonen och följande finns:
- Spelare Sony CDX-S2020
- Slutsteg Blaupunkt BQA120
- Högtalare Pioneer TS-E1702is

Kopplar jag in utan slutsteg så låter det OK, balans mm fungerar. Men när jag kopplar in slutsteget så låter det "mer", men högtalarna "klipper", balansen fungerar inte och det låter "skit".

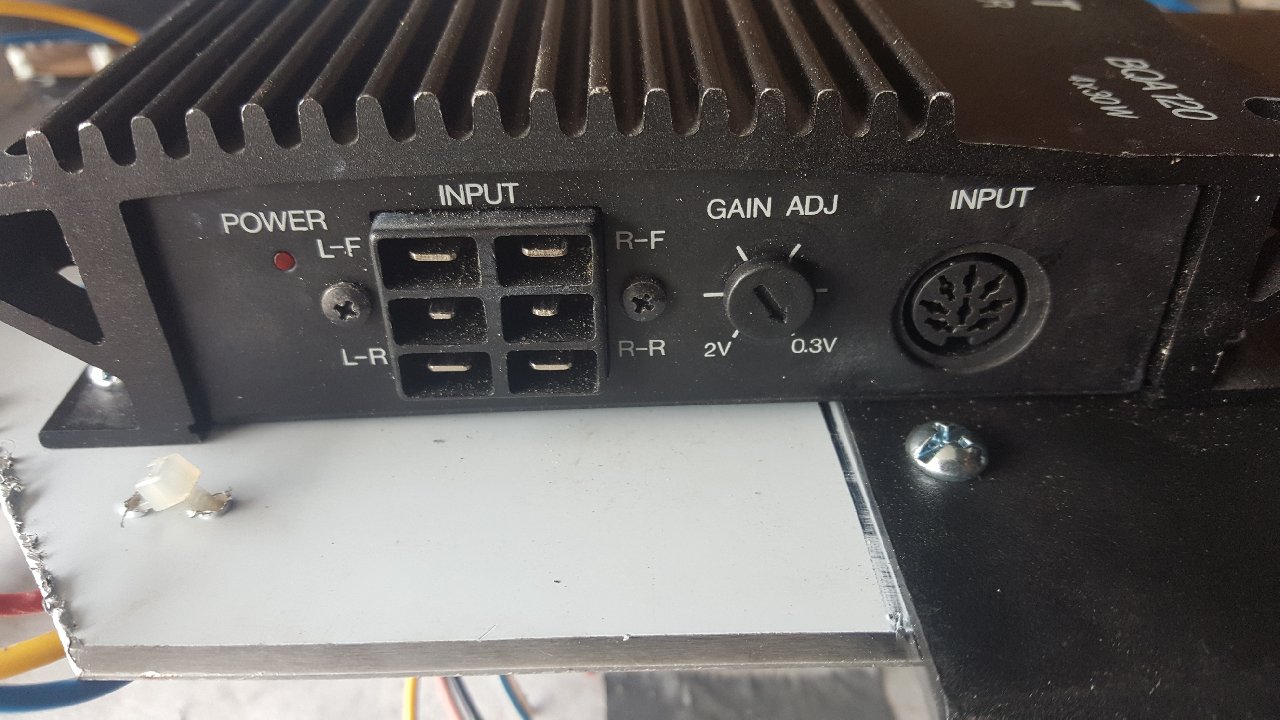

Frågan är om jag kopplar in ljudet på fel ställe... ? Ska man använda runda DIN kontakten eller det vanliga flatsstiftsingångarna ?


Vad ska Gain Adj stå på .. ?
Jordfel.. ?
Andra förslag ?
Mvh
Micke K

[flygsfors]

Den runda "DIN" kontakten är väl lågnivå i dagens apparater,finns inte så mycket av DIN längre så då måste du ha en kontakt som stämmer med den DIN-kontakten. De andra stiften är högnivå som du alltså kopplar in stereons högtalarutgångar i och använder den signalen till förstärkaren,stiften i mitten är gemensam jord på resp sida.

[Irokee]

Morrn Flygsfors,
Nu ser jag vad jag gjort för fel...
Det är ju gemensam jord på Rear resp Front. Jag kopplade in jord på bägge stiften, dvs jag använde även jorden för Front högtalarna...

Nytt försök ikväll !

mvh
Micke K

[Irokee]

Hej igen,
Vi avslutar denna tråd...
För det kommer inte att fungera. Bilstereon (Sony) jobbar med separata högtalarjordar till alla 4 högtalare, och slutsteget har gemensam högtalarjord på höger resp vänster sida. Kopplar jag ihop jordarna som låter det skiiiit.

Case closed..
/MKN
