Mindre guide för att installera slutsteg i din V50/S40/C30 till dörrhögtalarna.
Ända sedan jag köpte bilen har jag funderat på att bygga nåt, men krånglet med inbyggd stereo och allt integrerat har hållt mig borta, men nu börjar ålderskrisen smyga på så det är dags för speldosa. Har inte funnit någon vettig info varesig på svenska eller engelska så passar på att skriva några rader själv, kanske kan hjälpa någon
Det går såklart att dra kablarna på andra sätt, snyggare, i mer skyddande fodral etc., se inte detta som en guide hur du måste göra - se det som inspiration för att förenkla hur du kan kliva upp med speldosan i din bil ett par steg.
Installationen har gjorts i en V50 med minsta stereopaketet, d.v.s. utan slutsteg.
Om du har större paket så kan du "nalla" högnivå direkt bak vid befintligt slutsteg istället, använd då instruktionerna i punkt 3 men du kopplar istället på allt vid bagaget. Du slipper också dra dubbla kablar hela vägen fram.
Det finns en viss risk med att dra signalkablar intill strömkablar, oftast rör detta lågnivå men risk finns även för högnivåkablarna till viss mån.
Jag har chansat och dragit högersidans högtalarkablar och högnivå på samma sida som strömmen, det är ingen rekommendation men jag chansade. (rättare sagt så tänkte jag inte på det förrän efteråt)
Verktyg du kan behöva
- Torx av div size, mest T25
- Brytjärn i plast för lister och paneler
- Kabelskor, kabeltjuvar eller lödkolv, välj efter behag och tillgång.
- Kall dryck av valfri sort och tålamod
- Ev. borr i rätt size + genomföring för din strömkabel genom torpedvägg. Jag använde stegborr (julgran)
Saker du behöver ta bort
- Handskfacket - hur du gör finns på video här -> https://www.youtube.com/watch?v=bLI-HLhO0_c
- Alla listerna som sitter i dörröppningarna (lyft bestämt så släpper de)
- Panelen vid B-stolpen, använd brytjärn i plast och tryck dem inåt bilen.
- Panelen under ratten
- Mattor och ev. paneler i bagaget, beroende på din installation.
Saker du behöver köpa
- Högtalarkabel, cirka 8-10m per dörr fram och 3-5m per dörr bak
- Slutsteg, beroende på setup
- Strömkabel och jord (samma size)
- Strömtjuvar om du inte vill löda
- Kabelskor till din ström och jordkabel.
Tänk på att detta innefattar att klippa kablar i bilen och div. modifieringar, du behöver ha någon grundtanke i hur man gör detta.
Observera att jag inte tar ansvar för vad du gör eller riktigheten i färglistan nedanför - den kan jag bara vara 100% att den stämmer i min bil, så dubbelkolla alltid innan du gör något.
För att dubbelkolla färg på kablar till en dörr kan du klicka lös genomföringen mellan kaross och dörr för att bekräfta färgerna, kablarna är alltid tvinnade med varandra.
1: Strömkabel
Avsäkra ordentligt nära batteriet, använd rätt tjocklek på kabel som motsvarar den förbrukning du har och längd på kabeln.
För lite plats i befintlig genomföring så jag borrade ett hål, tog dotterns nagellackspensel och duttade på lite rostskydd på metallen för att motverka rost framledes. Använder 50mm2 kabel här så det fanns inga val än att borra plåt.
Detta är på vänster sida om du står framför bilen en bit under vindrutan.
Kolla på insidan först så du inte har någon kabelstam eller liknande direkt bakom där du tänkt borra. För säkerhetsskull lyft av batteripolerna. Jag la en påse över CEM modulen för att va säker att inga metallflisor letade sig dit - dammsög efteråt för att va 100% safe.
Ska byta ut denna genomföring mot en skruv-kompressions-genomföring, vad de nu heter, hade dock bara 20mm borr så det fick räcka just nu.
Sånhär:
Kabeln kommer ut bakom handskfacket, böj till den lite och dra den till höger. Du kan behöva montera bort ev. uttag för kupévärmare för att få ner den bakom mattan.
Lyft upp mattan hela vägen bakåt och pressa ner kabeln efter kanten.
Jordkabel till ditt slutsteg monterar du efter konstens alla regler plåtrent mot kaross.
Ska du köpa kabelkit, gör det inte på Biltema utan beställ på BRL eller DB-Akuten istället, CD-Bilradio är också duktiga på snabba leveranser (nej, jag har inten koppling till dessa, bara kund).
2: Högtalarkabel och högnivå
Jag har valt att bara koppla slutsteget till framdörrarna, ska du ha alla fyra dörrar behöver du dubbla upp till bakdörrarna på samma sätt som jag gjort till framdörrar.
Började bakom handsfacket och lämnade en halvmeter för inkoppling, drog bakom golvmattan och ner på samma sätt som strömkabeln efter golvet till bagaget. Tänk på att lämna lite kabel i bagaget så det når ditt slutsteg innan du klipper av.
Dubbel uppsättning kablar på varje sida.
Två kablar är för Vänster främre högtalare från slutsteget
Två kablar är för Vänster främre högnivå från stereon - som går tillbaka till slutsteget.
Likadant på höger sida. Glöm inte märka upp kablarna ordentligt, eller gör som jag gjort här. Använd två olika färger/typer av kablar för att hålla isär dem.
Se illustrationer nedanför
3: Inkloppling bakom stereo
Så här ser min kabelsetup ut
HÖGER: GUL/SVART kabel - högnivå in höger (till slutsteg)
HÖGER: RÖD/SVART - ut från slutsteg till högtalare.
VÄNSTER: GUL/SVART kabel - högnivå in vänster (till slutsteg)
VÄNSTER: RÖD/SVART - ut från slutsteg till högtalare.
För att göra det enkelt är GUL positiv och SVART negativ, samt motsvarande på den andre kabeln där RÖD är positiv och SVART negativ.

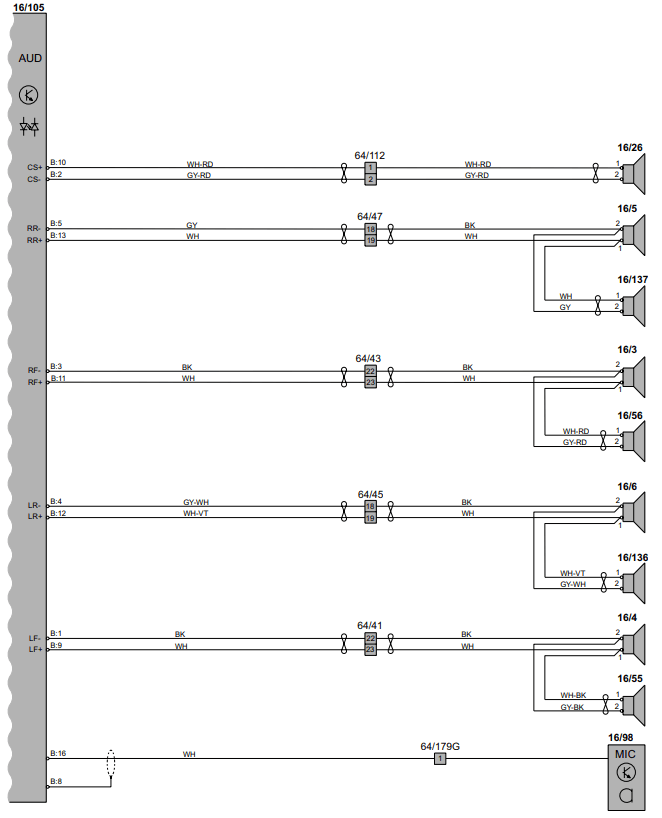

Bakom originalstereon finns en tjock kabelstam med tvinnade kablar, dessa är bl.a. dina högtalarkablar till dörrarna.
Klipp av kabelarna nedan, en i taget när du kopplar in. Se till att du har minst 5-10cm att arbeta med på var sida där du klipper.
Nedanför hänvisar jag till GUL/SVART eller RÖD/SVART kabel - detta är de kablar som anges ovan, dina kablar kan ha andra färger beroende på vad du installerar.
Förenklad illustration hur det ser ut innan du gör något.
Och hur det ser ut efter du kopplat in.
VÄNSTER
Vit-svart tvinnad med Grå-svart
Denna går till vänster fram.
Klipp Vit-svart och den del som går till stereon i bilen - koppla denna på VÄNSTER GUL/SVART kabel positiv
Vit-svart som går iväg till dörren - koppla denna på VÄNSTER RÖD/SVART kabel positiv
Klipp Grå-svart och den del som går till stereon i bilen - koppla denna på VÄNSTER GUL/SVART kabel negativ
Grå-svart som går iväg till dörren - koppla denna på VÄNSTER RÖD/SVART kabel negativ
HÖGER
Vit-röd tvinnad med Grå-röd
Denna går till höger fram.
Klipp Vit-röd och den del som går till stereon i bilen - koppla denna på HÖGER GUL/SVART kabel positiv (GUL)
Vit-röd som går iväg till dörren - koppla denna på HÖGER RÖD/SVART kabel positiv (RÖD)
Klipp Grå-röd och den del som går till stereon i bilen - koppla denna på HÖGER GUL/SVART kabel negativ (SVART)
Grå-röd som går iväg till dörren - koppla denna på HÖGER RÖD/SVART kabel negativ (SVART)
Du har nu kopplat in din högnivå (GUL/SVART) på din stereo för signal och du har kopplat in din högtalare på slutsteget (RÖD/SVART).
Har du originalslusteg i bagaget så sker inkoppling på samma sätt, du slipper dra kablar framåt, koppla vid slutsteget istället.
3: Nya högtalare i dörrarna
Se denna tråd, visar galant hur saker sitter och hur du gör. viewtopic.php?f=31&t=155947&p=1381706
Ett tips är att köpa bitumen-matta eller t.ex. dynamat och dämpa alla plåtdetaljer på dörren, sätt även in ett par bitar inne i dörren. Detta gör susen för midbas och ljudkvalisort.
4: Inkoppling på ditt nya slutsteg
Se manualen för slutsteget, en del slutsteg har inbyggda högnivåingångar, andra behöver en omvandlare.
Behöver inte avhandlas här ingående mer än att skippa Biltemas högnivåomvandlare fullständigt.
7: Inkoppling av slutsteg och baslåda
Side-note: Om du har installerat slutsteg för dörrhögtalare, kontrollera om ditt slutsteg har utgång, oftast står PRE-OUT eller liknande på lågnivåkontakterna.
Då slipper du dra högnivå även till bas-steget och kan enkelt hänga på ditt 2/4-kanalssteg med lågnivåkabel.
Annars...
Följ instruktionerna i punkt 1.
Dra kabel till din stereo, du behöver plus och minus för både höger och vänster.
I detta exempel är kabeln GUL/SVART och dragen på höger resp. vänster sida.
VÄNSTER
Vit-lila tvinnad med Grå-vit
Denna går till vänster bak.
Koppla på en "strömtjuv" på Vit-lila och koppla till VÄNSTER GUL/SVART kabel positiv (GUL)
Koppla på en "strömtjuv" på Grå-vit och koppla till VÄNSTER GUL/SVART kabel negativ (SVART)
HÖGER
Vit tvinnad med grå
Denna går till höger bak.
Koppla på en "strömtjuv" på Vit och koppla till HÖGER GUL/SVART kabel positiv (GUL)
Koppla på en "strömtjuv" på Grå-vit och koppla till HÖGER GUL/SVART kabel negativ (SVART)
Vill du istället löda, så skala av plasten på kabeln lite med vass kniv och löd på din kabel direkt på det bortskalade området och isolera efteråt med ordentlig tejp eller krympslang.
Koppla sedan in de två vita kablarna på ditt slutsteg, eller högnivå-omvandlare, se till att du sätter polariteten rätt.
Skulle INTE rekommendera biltemas högnivå-omvandlare för bas (egentligen inte över huvud taget faktiskt), titta istället på t.ex. Cerwin-Vega CSMLOCT2 eller AudioControl LC2
8. Färgschema för kablarna
------------------------------------
Vänster | Fram | Positiv | Vit/Svart
Vänster | Fram | Negativ | Grå/Svart
------------------------------------
Höger | Fram | Positiv | Vit/Röd
Höger | Fram | Negativ | Grå/Röd
------------------------------------
Vänster | Bak | Positiv | Vit/Lila
Vänster | Bak | Negativ | Grå/Vit
------------------------------------
Höger | Bak | Positiv | Vit
Höger | Bak | Negativ | Grå
------------------------------------
Ska man koppla in något mer som behöver ström, t.ex. FM-modulator jag ska in med från VEBA med Blåtand så kan man ta ström från dessa kablar nedan.
Tänk på att inte hänga på prylar som kräver mycket ström här då jag inte är helt säker på hur den är avsäkrad. FM-modulatorn vill ha cirka 0.5A så det är nog helt safe.
12V+ | RÖD/GUL
12V- | SVART/RÖD
9: Avslutningsvis
Jag är en sneskruvare och det blir inte alltid rätt. Påpeka gärna fel eller saker som behöver ändras i guiden eller tillför din egen kunskap
Med reservation för att saker kan ändra sig närmsta tiden, ska komplettera med lite mer bilder när jag kommit längre.
Osäker om denne skulle ligga här eller i stereo-delen, men provar här först då det är fokus på V50/C30/S40
