[linnar]


Hur grejerna monteras finns en (dålig) instruktion med i satsen.
det man skall tänka på är att de fyra grunda hålen i halvorna som omsluter lagret skall vara utåt.

[linnar]


Den stora bulten som skall gå igenom hela paketet sticker ut på insidan av lagret.
Trä på den svarta brickan och efter den skruvas muttern på så hårt man kan med fingrarna.
den svarta brickan skall sitta åt ett bestämt håll. Det syns på den hur den skall sitta.

[linnar]


Sätt ett passande verktyg på muttern som sitter på insidan.
Använd ett passande verktyg till bulten på utsidan.

På bilden används en spärrnyckel med en hylsa.
Skruva bulten inåt med spärrnyckeln (eller vad du nu har).
Det kan gå trögt de första tagen men efter en liten stund knäpper det till lite och då blir det oftast lättare att skruva.

[linnar]


Här är lagret urskruvat. Det gick helt odramatiskt och ganska enkelt.

[linnar]


Plocka bort verktyget från paketet.

[linnar]


[linnar]


Nu börjar det viktiga jobbet med att montera det nya lagret.
Observera att de nedfrästa hålen skall vara utåt på de halvor som skall monteras runt lagret.
På baksidan skall nu den "bricka" som syns bredvid halvorna användas.

[linnar]

.

[linnar]

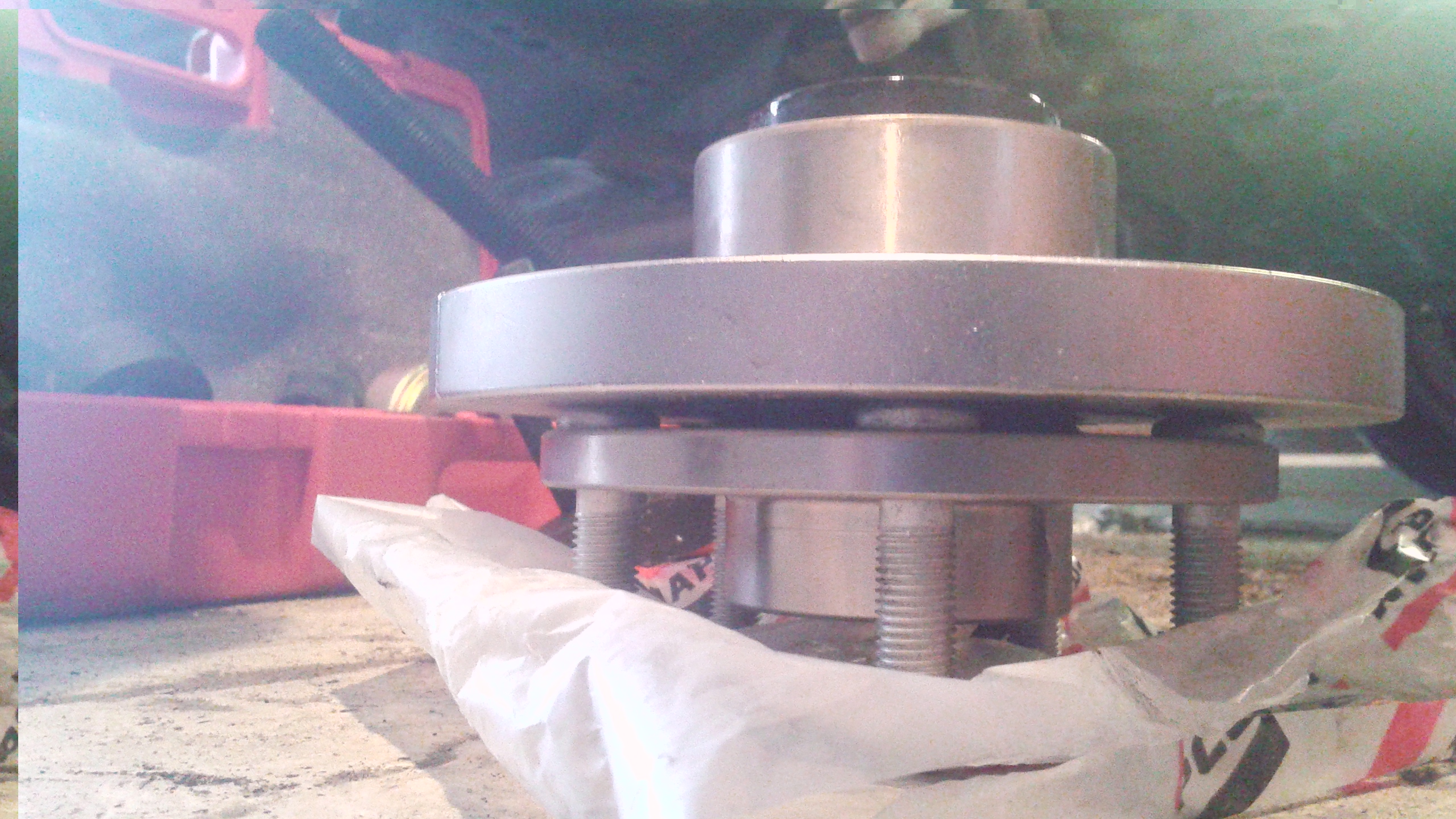

Här ser vi de två halvorna monterade mellan lagret och spindeln.
Lägg märke till att de nedfrästa hålen i halvorna skall vara framåt (samma håll som pinbultarna på spindeln)

[linnar]
