Demontera skivan.

[linnar]

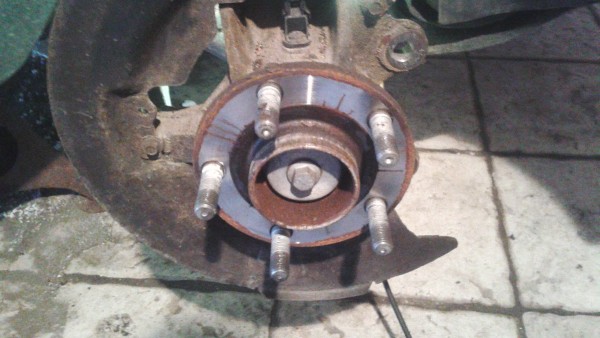

Hjullagret är hopbyggt med spindeln.

[linnar]


Lossa bulten mitt i spindeln. Den håller drivaxeln på plats.

[linnar]

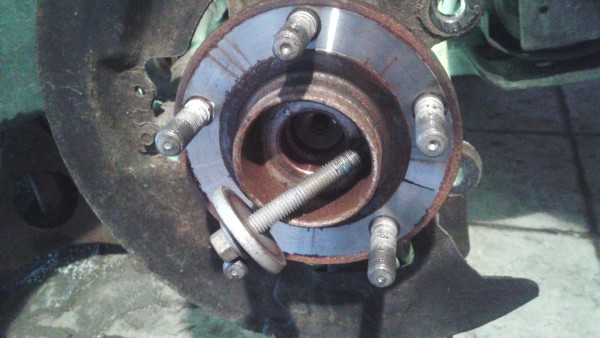

Nu är den loss!
Bulten skall alltid bytas till ny när den varit demonterad.
(Jag har dock använt samma bult flera gånger utan problem)

[linnar]

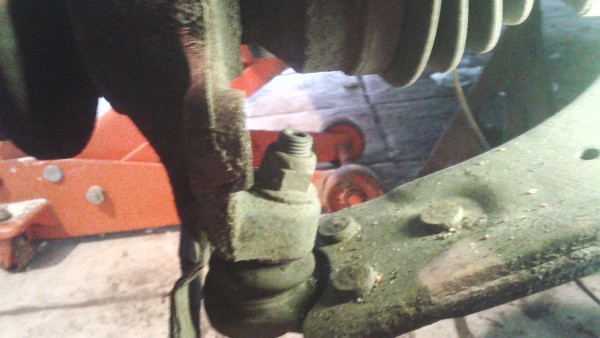

Undre styrleden skall lossas.
Gör rent den, och spreja på något rostlösande om den ser dålig ut.

[linnar]


Använd ringnyckel när den skall skruvas av.
Orsaken till ringnyckel beror på hålet på ovansidan av leden. Om leden snurrar med muttern skall ett passande verktyg sättas i hålet för att hålla emot.

[linnar]


[linnar]


Ledens bult kan sitta ordentligt fast då den är konisk. Knacka med hammare lite var stans utom på gängorna.

[linnar]


[linnar]

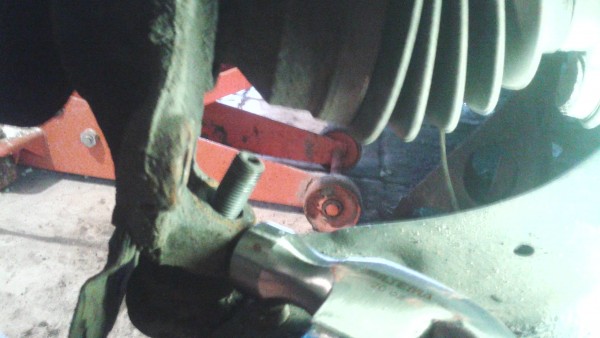

När leden släppt från hålet bänder man ner bärarmen (kallas också länkarm) med ett verktyg tills leden åker ur hålet.
Kan vara lite tungt men inte för tungt.
Bilden här ovan visar när leden är loss från hålet.
