[skalman65]

Trevägsknapp fram,

Det där var klart intressant, var placerade du knappen. vilken bil är det
är ännu i ett planerings stadiet, funderat en del var man skulle kunna placera en extra knapp

[HCP]

V50, smältlim bakom vattenfallet så man enkelt når den på vänstersidan :) , typ 1cm in från kanten så man inte slår till den av misstag med benet.
På min farkost är knappen intill DSTC-knappen ledig, men det var alldeles för krångligt för mitt tålamod

[Jimmyaronson]

V50, smältlim bakom vattenfallet så man enkelt når den på vänstersidan :) , typ 1cm in från kanten så man inte slår till den av misstag med benet.
På min farkost är knappen intill DSTC-knappen ledig, men det var alldeles för krångligt för mitt tålamod

Hej,

har du möjligen ett schema över detta? Det är exakt så jag har tänkt koppla in på min v70 2010. Har idag allt redo men inte inkopplat, men det är endaste en vanlig on/off knapp jag har vilket inte kommer fungera som jag vill gissar jag. Jag vill kunna ha som du, backljuset kopplat till backen, men även kunna slå på det separat.

[glock40sw]

Är ni säkra att det här är lagligt .En gång, visserligen länge sedan monterade min kompis en extraljuslampa bak i bilen, för att använda som backljus och att tändas med knappen på instrument brädan. Sedan råkade han tända lampan i trafiken ,avsiktligt eller av misstag vet jag inte ,men det var framför en civil polisbil .Han fick körförbud direkt ,bogsera bilen hem och besikta bilen efteråt.

[Jimmyaronson]

Ja, det skall vara lagligt att ha arbetsbelysning. Men vid färd får det ej användas. Se länk: https://www.transportstyrelsen.se/sv/va ... belysning/

[Lövet]

Dyr men smidig lösning är xbb relä och sedan en extra knapp när man vill tända belysningen manuellt https://www.strands.se/produkt/xbb-smart-button/

[HCP]

V50, smältlim bakom vattenfallet så man enkelt når den på vänstersidan :) , typ 1cm in från kanten så man inte slår till den av misstag med benet.
På min farkost är knappen intill DSTC-knappen ledig, men det var alldeles för krångligt för mitt tålamod

Hej,

har du möjligen ett schema över detta? Det är exakt så jag har tänkt koppla in på min v70 2010. Har idag allt redo men inte inkopplat, men det är endaste en vanlig on/off knapp jag har vilket inte kommer fungera som jag vill gissar jag. Jag vill kunna ha som du, backljuset kopplat till backen, men även kunna slå på det separat.

Har du monterat extra backljus eller tänkte du använda de som sitter där redan ?

[HCP]

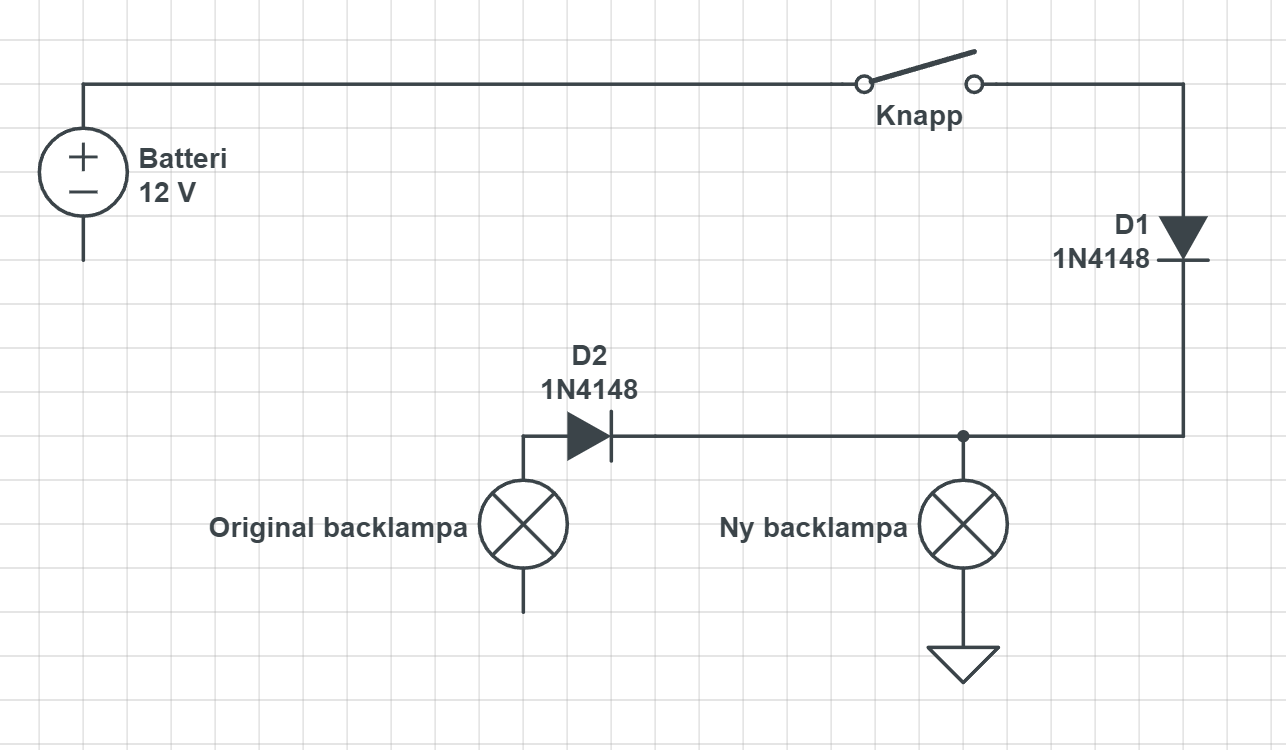

Väldigt snabb o brutal skiss, rätta mig om jag gjort fel men står o försöker laga mat samtidigt.
Dioden skulle man iofs bytt mot nåt större, t.ex. denna https://www.electrokit.com/produkt/mbr1 ... 0-45v-10a/

Om du inte vet vad de betyder
ring med kryss = lampa
Triangel nedåt = jord
Fylld triangel nedåt med streck (D1 och D2) = dioder

Ta plus från original backlampa, kläm på en diod och montera på plus på nya backplamporna, förutsatt att du inte har några monster till extra backlampor så kan du behöva relä imellan.
Sen bara diod på pluskabeln från knappen på samma sätt.

Då kan du slå på backljuset manuellt med knappen, utan att strömmen går tillbaka till originallampan.
Men om du lägger i backen så kommer både original och de nya backlamporna lysa.

Vill du att båda lyser oavsett så får man riva isär sockeln o sätta diod på kabeln som går till bilens elsystem, så du inte skickar in ström där baklänges.


[Jimmyaronson]

Jag har inte monterat ännu.
Jag har idag ett vanligt relä med knapp till så montage med styrström från original backljus är inga problem. Har tidigare bara kopplat extraljus fram med styrström på helljuset.

Jag hade tänkt ta ström från batteriet, säkring mellan relä och pluspol, jorda relät och sedan styrström på original backljus så det alltid lyser med backen i. Men sedan vill jag även ha en separat knapp till att kunna slå på manuellt om man behöver det.
Det är vanliga enkla 18w slim bakljus i LED som ska på. Vet inte vad det drar i ström, men inga mängder.

Dum fråga men vad gör dioden i detta?

[HCP]

Jag har inte monterat ännu.
Jag har idag ett vanligt relä med knapp till så montage med styrström från original backljus är inga problem. Har tidigare bara kopplat extraljus fram med styrström på helljuset.

Jag hade tänkt ta ström från batteriet, säkring mellan relä och pluspol, jorda relät och sedan styrström på original backljus så det alltid lyser med backen i. Men sedan vill jag även ha en separat knapp till att kunna slå på manuellt om man behöver det.
Det är vanliga enkla 18w slim bakljus i LED som ska på. Vet inte vad det drar i ström, men inga mängder.

Dum fråga men vad gör dioden i detta?

Dioden stoppar så ström bara kan gå åt ena hållet, annars skickar du ström in i bilens elsystem från knappen och det blir inge bra.
På min ritning ovan, ersätt ny backlampa med relät på ingång 86

Tänk på att diod och lysdiod är två olika saker så du inte blandar ihop.
