[DragonII]

Hej! Söker efter elschema som sitter i skuffen som går till 7-polig släpvagnskontakt.
Såg att vissa lampor antigen inte lyste eller lyser svagt. Misstänkte att det var jordfel först, men när jag kollade i skuffen, så såg jag en sladd inte var i själva kontakten. Tror det var ljusblå eller blå som hoppade ur och vill veta vart den ska in i rätt "hål" i kontakten. Bilen är -02:a, om det skulle vara något?

Edit: glömde årsmodell

[Matsand]

Har lagt upp scheman på Dropbox (gick inte att lägga till .pdf filer i forumet) för 7 och 13 poligt årsmodell 2007 (men det är lika på alla om jag minns rätt), förutsätter att det är Volvo original släputtagsmodul det är kopplat till, det finns oanslutna trådar som man får välja vilken man ansluter beroende på vad man vill ha för funktion på det "överblivna" uttaget (pol 2 i det 7-poliga), man kan välja att ansluta det som dimbakljus, backljus eller konstant spänning.

https://www.dropbox.com/scl/fo/n87e1ce9 ... 0p9n1&dl=0

[glock40sw]

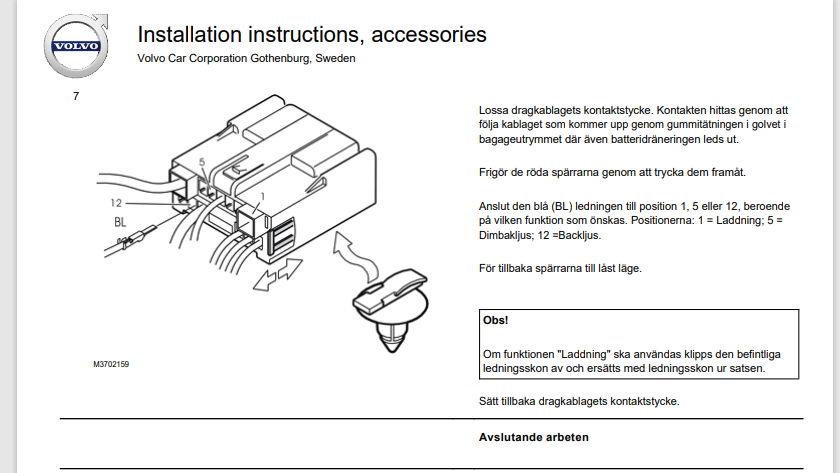

Först du har inte TRM modulen i bilen från -02. Den blå kabeln ska normalt inte vara kopplade ,om man kopplar den enligt instruktioner ,krävs också andra åtgärder på REM.

Skärmbild 2023-07-11 050735.png (112.63 KiB) Visad 206 gånger
