[MarcusJ]

Ska det vara en styrenhet under passagerarstolen också, för en passagerarstol utan minne?

[MarcusJ]


[MarcusJ]


[MarcusJ]

Fattas det en styrenhet eller ska det endast kopplas ström på något kontaktstycke?

[DayDreamer]

Är det inget minne på den så tror jag inte att det ska vara någon styrenhet där

[bönan]

Om det är det minsta likt sena 960 (och de elsystemen är väl relativt närbesläktade) med elstolar så är det en styrbox endast under förarsätet som då har minne. Under passagerarstolen kopplas kontakten direkt från stolen in i bilens elsystem.

[MarcusJ]

Misstänkte det, men ville ha lite mer kött på benen innan jag börjar prova.

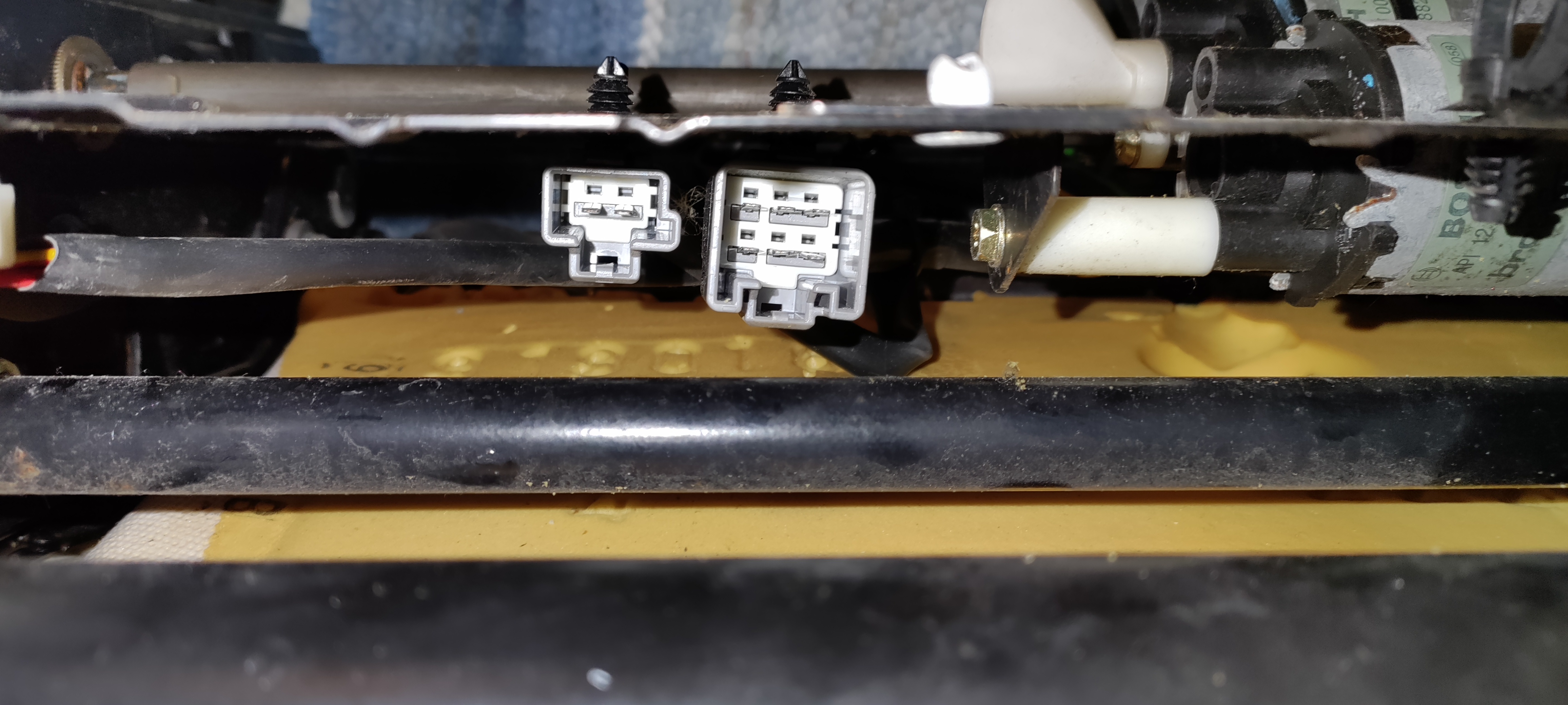

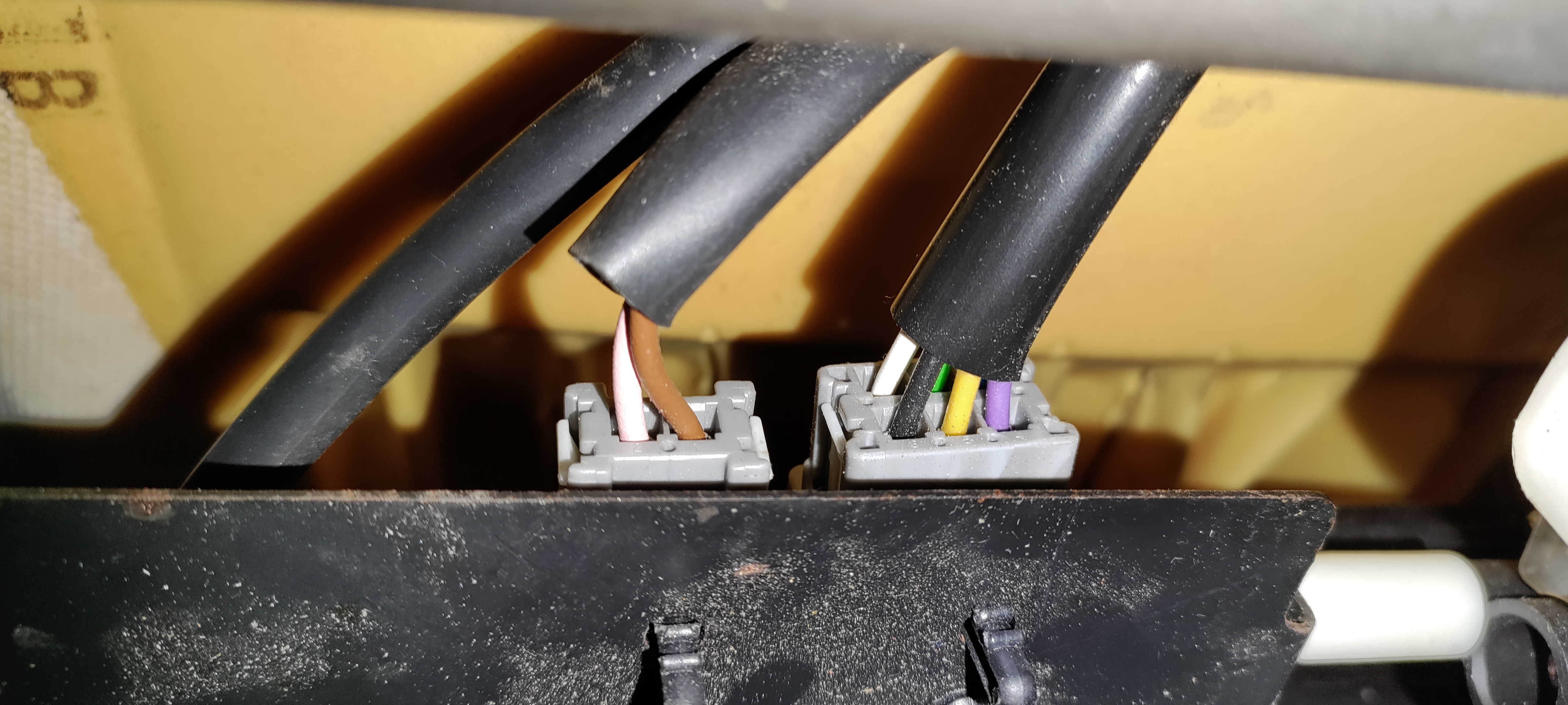

Det är ju två kontakter, en tvåpolig och en sexpolig.
Vad är respektive kontaktstycke till?

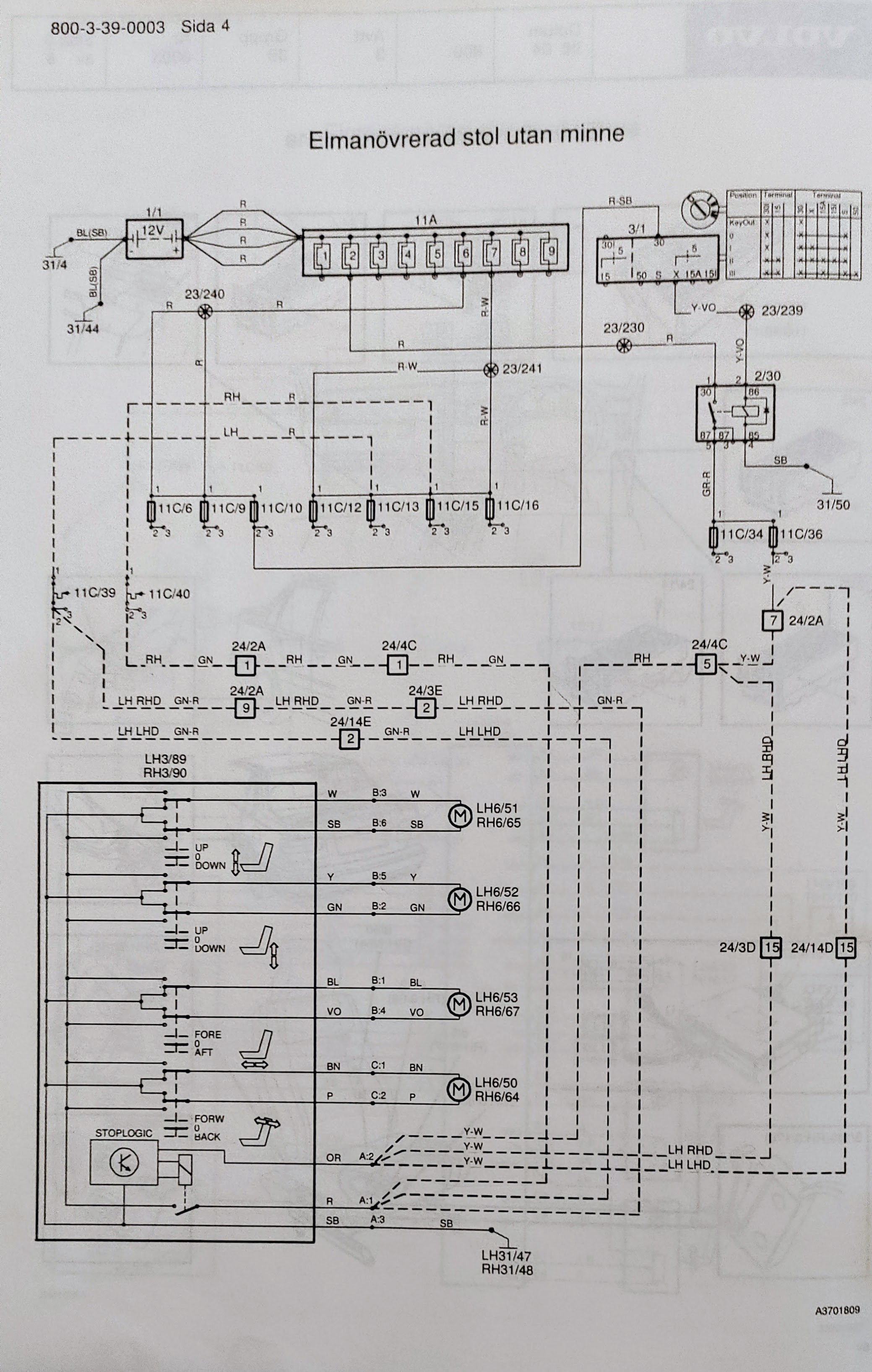

Har Volvos elschema för S70/V70 men den enda stolen som finns i schemat är förarstolen.
Visar sig att det fattas en del sidor i elschemat:
Service Manual Cars
Section 3 (39)
Wiring diagrams
S70/V70 1998
C70 Coupé 1998
TP 3932202

Någon som har komplett?

[MarcusJ]

Blir nämligen inte klok på kontaktstyckena.
Någon som vet vilka artikelnummer de har, och de som passar i dem?
Försökte få hjälp hos min återförsäljare, men de är hopplösa på sånt.

[bönan]

Det tvåpoliga är väl rimligen till stolsvärmen, och den 6-poliga till motorstolen.

Detta gäller iaf för 960.

[MarcusJ]

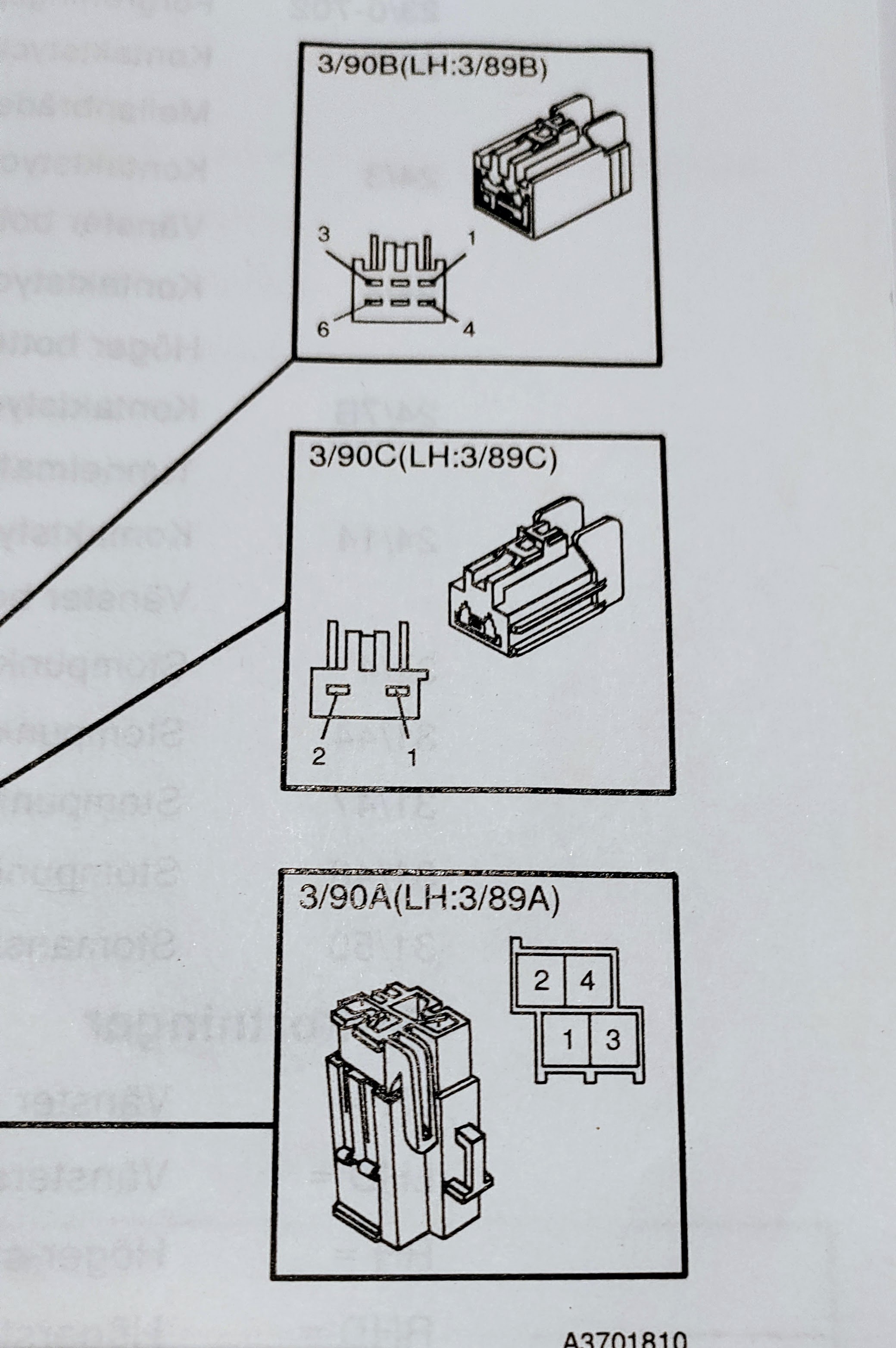

Som jag förstår det ska det kopplas 12v på samtliga 8 poler i de båda kontaktstyckena 3/90B och 3/90C. Detta ska göras via röd kabel på position 1 i kontaktstycke 3/90A.
