[Erik Å]

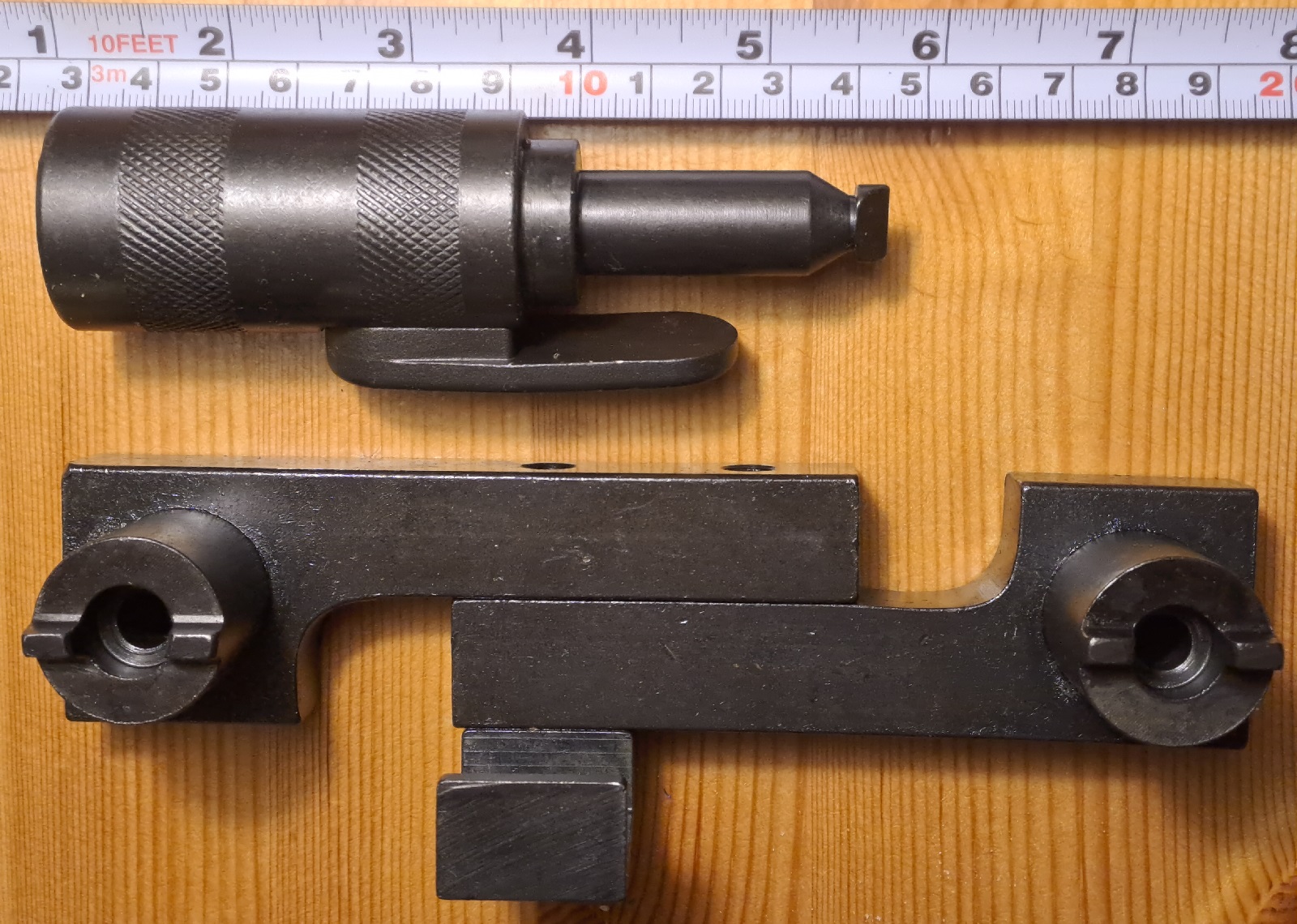

Pluggen var mer komplicerad än jag trodde..

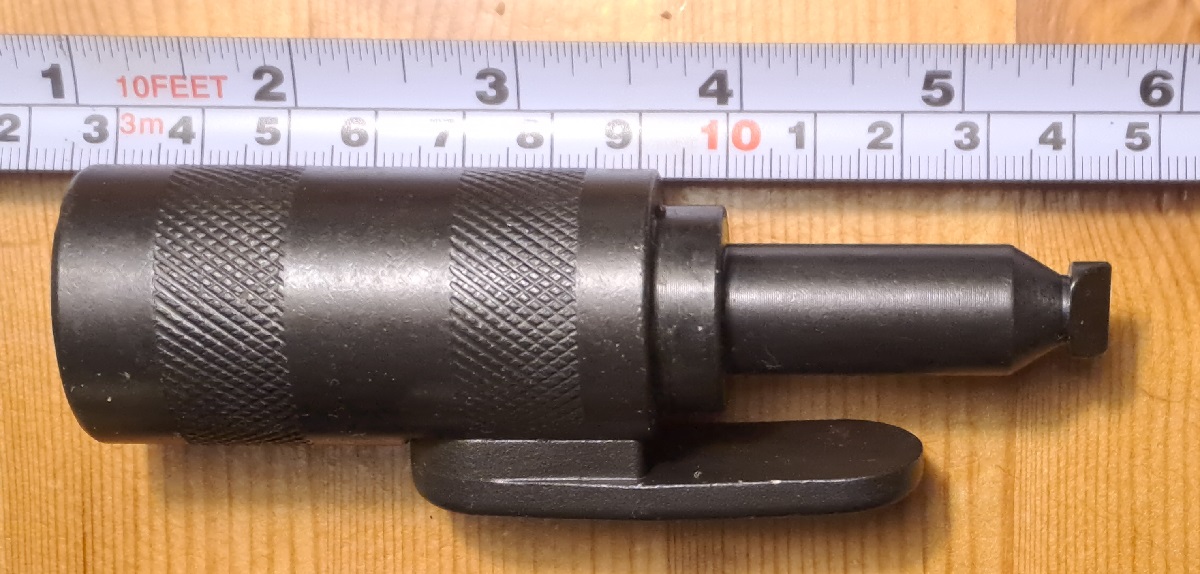

Handtaget är 31mm i diameter, 64mm långt. Säkert okritiskt
Första nedsvarvningen: 23.3mm diameter, 7.7mm lång
Andra 14.75mm, 32.3mm lång
Kona ner till 8.0mm, 5.8mm lång
"hals", 8mm diameter, ca 1mm lång
och slutligen "knoppen" längst ut 11mm i diameter, 4.7mm lång

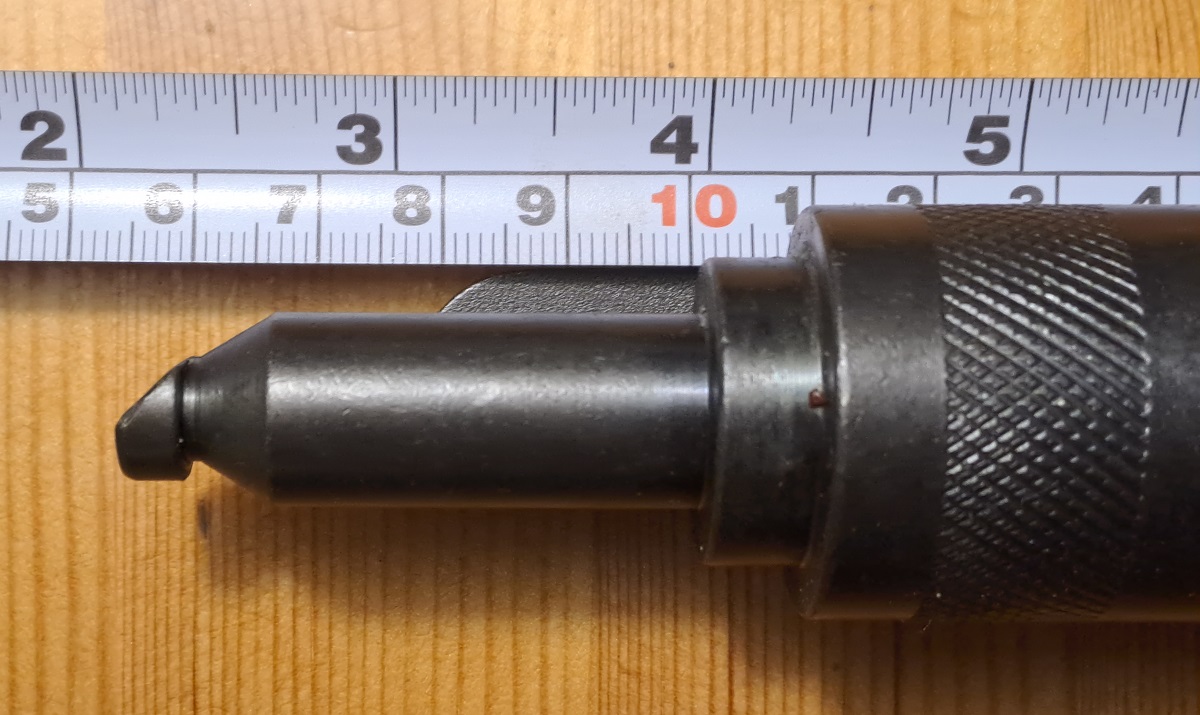

Men den är dessutom fasad på ena sidan, se bilder.



[abel1]

Tack så mycket ja den såg ju inte så lättbyggd ut.... kanske bäst o hosta upp och köpa ett färdigt verktyg ändå

[Lucif3r]

Fast vev-låsningen är inte så jäkla noggrann. Man kan låsa den med en förlängare för hylsor. Sen är det bara att hålla koll på märkningen vid oljepumpen så veven inte rullar iväg. Dom märkena kan man lita på, dom är inte justerbara som kamdreven är.

[abel1]

Jag tänkte göra ett försök o bygga ett låsverktyg med vinkel järn som haynes beskriver lite slarvigt.
Ska ju fästas med skruv i bulthålet vid kamaxel givare och bulthålet vid fördelare. Men dessa ser ju inte ut att linjera....
Sen vad är måttet på själva spåret i kammen tro? Är de viktigt att de inte glappar där?

[Lucif3r]

Skruvhålen är symmetriska, men spåren i kammarna är inte det. Och ju mindre det glappar desto bättre, för hela vitsen med låsningen är ju just att kammarna inte ska kunna röra på sig.

[Erik Å]

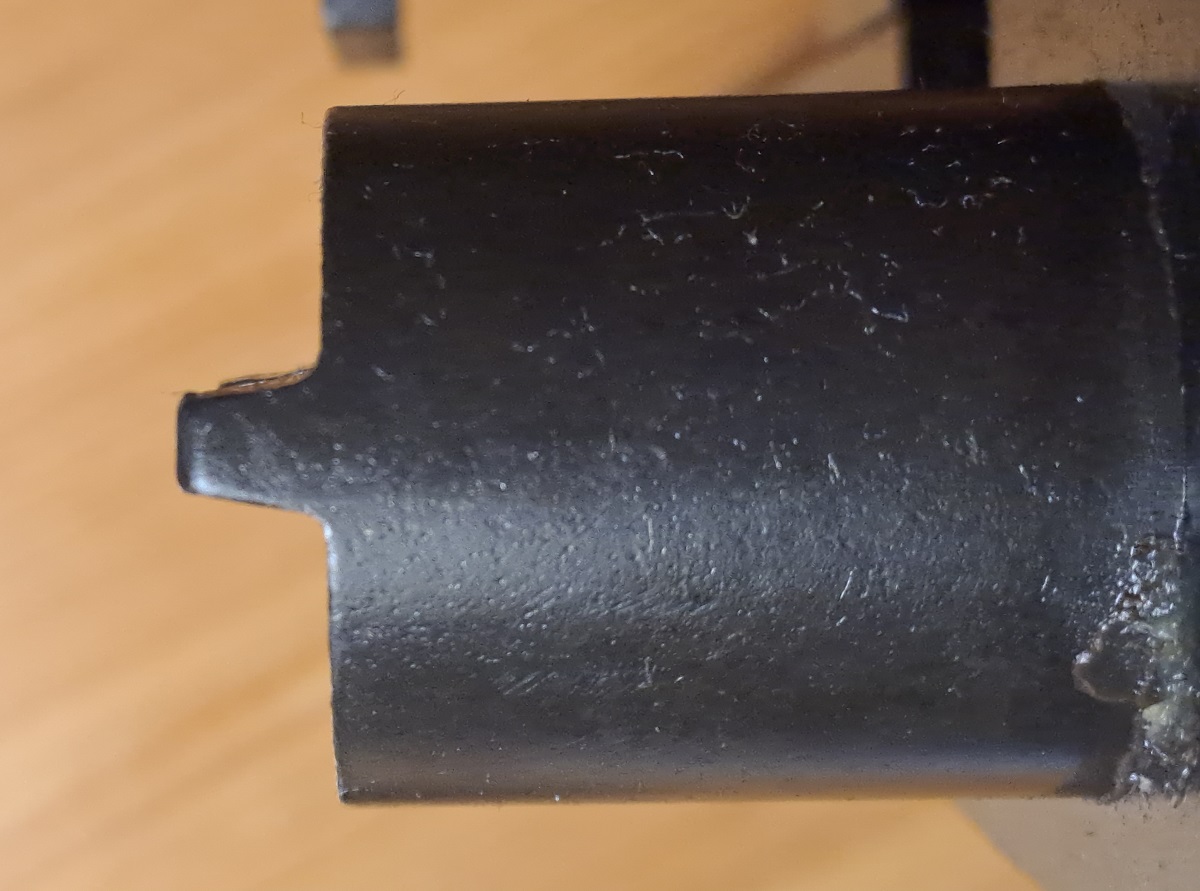

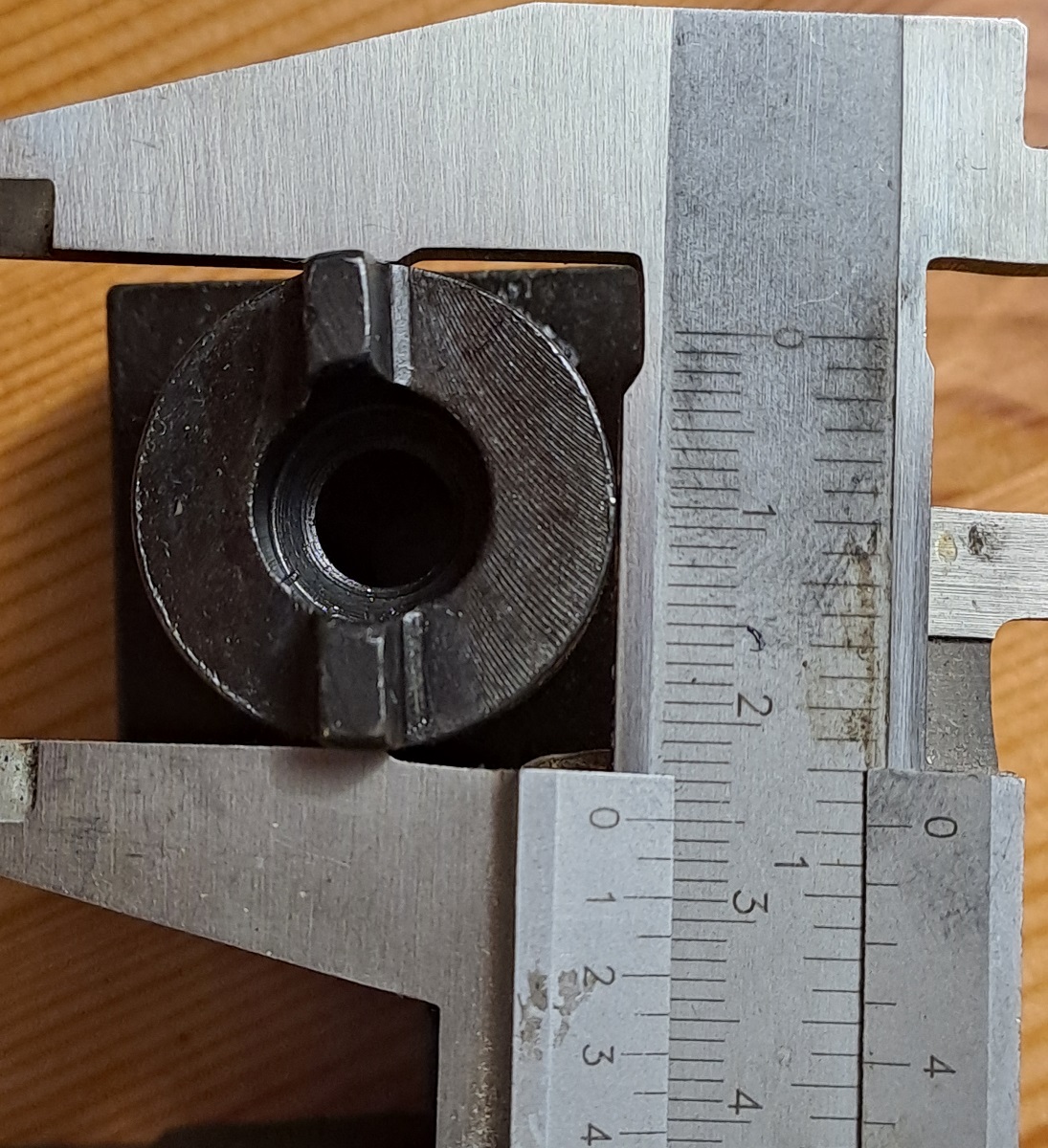

Här är foton på Brilliant-verktygets låstappar. Rimligen är de anpassade till urtagen i kamaxlarna



Tapparna är koniska; ca 3.5mm tjocka ute i spetsen och ca 4.7mm vid basen (svårt mäta exakt pga radie)
Längden (utstick från den cylindriska delen) är ca 4.7mm


[abel1]

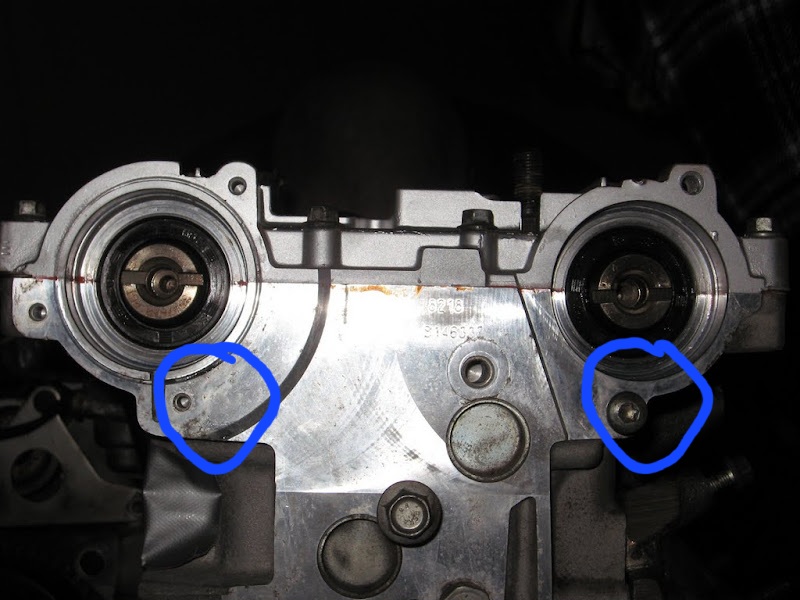

Enligt vad jag fattar av Haynes verktyget så ska man fästa upp vinkel järnet här


Och tack så mycket för bilder och mått

[abel1]

Går de att låsa veven med en hyls förlängare? Hur då? 1/2 tum?
