Hej!

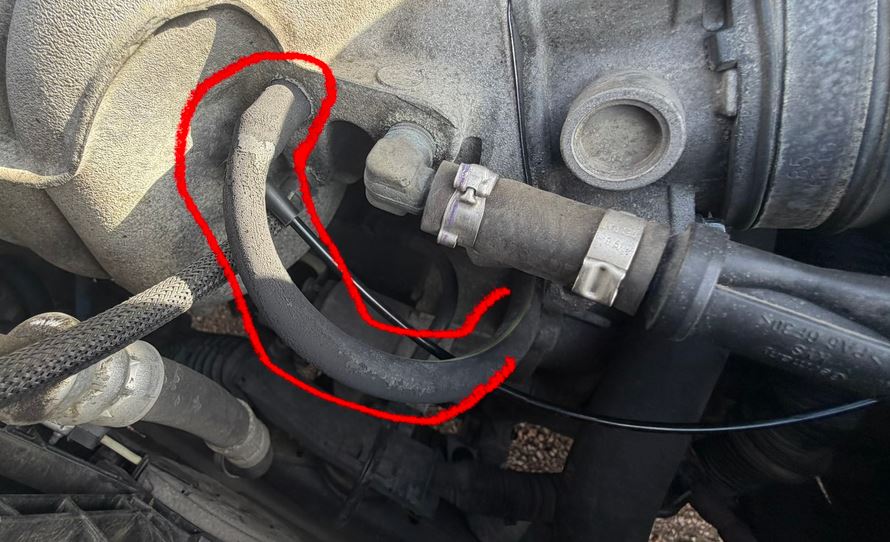

Fått felkod p0106 på en v70n från 2003. Kollar därför runt lite efter ev uppenbara trasiga slangar och dylikt, hittat dels att det sitter en lös slang framför luftfiltret, sedan är det som en anslutning på baksidan av själva luftfilterburken där det inte sitter någon slang. Sedan är det ett tredje ställe på motorns framsida till vänster i bilens färdriktning där det verkar saknas slang. Se bilder. Hur ska dessa slangar kopplas? Kan det hänga ihop med felkoden? Står att den betyder ”Manifold absolute pressure/barometric pressure sensor circuit range/performance”

Ja det ska gå en tunn plastslang från insuget till den ena nippeln på luftfilterboxen (vit slang i bilden nedan).
Från den andra nippeln vidare (svart slang) till vakuumdosan på luftförvärmningsspjället på filterboxens gavel (nertill på sidan mot motorn). Dessa styr luftförvärmningen.
Minns inte vilken slang som ska till övre respektive nedre nippel på luftfilterboxen, kan kolla imorgon.
Annars är det så att plastnippeln ska kopplas till insuget, mässingnippeln till vakuumdosan på blandningsspjället

Man kan åka utan luftförvärmning på sommaren, plugga nippeln på insuget så den inte släpper in tjuvluft bara.

Så här ser det ut på min P80. Glöm den gula cirkeln, bilden stulen från annan tråd som handlar om Assisted Air Support Valve Här finns bild på termostatventilen som sitter på insidan av luftfilterboxen
viewtopic.php?f=16&t=154542&start=20#p1368760

Den svarta slangen som går till vakuumdosan. Luftfilterboxen sedd snett underifrån Slangen med plastflätan går till MAP-sensorn som sitter gömd under kylarens övre plastkåpa. Kolla att inte slangen har vittrat sönder innanför flätan, det hade den på min bil och då mäter MAP helt fel förstås.
Plastflätan är löst påskjuten på slangen, man kan enkelt skjuta undan den och inspektera gummislangen
viewtopic.php?p=1632682#p1632682

Ok, då vet jag lite mer. Vad heter dessa slangar? Måste beställa nya då de gamla är antingen borta eller trasiga.

Gummislangar kan man köpa på stan viewtopic.php?p=1632682#p1632678
Plastslangarna och vinkelkopplingarna kan du kanske hitta i sprängskisserna på volvopartswebstore.com.
Det går att improvisera, relativt okritiska system.. Jag har bytt en trasig gummivinkel mot en spolarslangs-vinkel från biltema, det funkar också..
Den (på min bil) vita slangen ser ut att vara en svart på P2. Se bild i samma tråd jag länkade till ovan. Bortse från röda markeringen, den handlar om vittrande EVAP-slang
