[Victor9färs]

[Victor9färs]

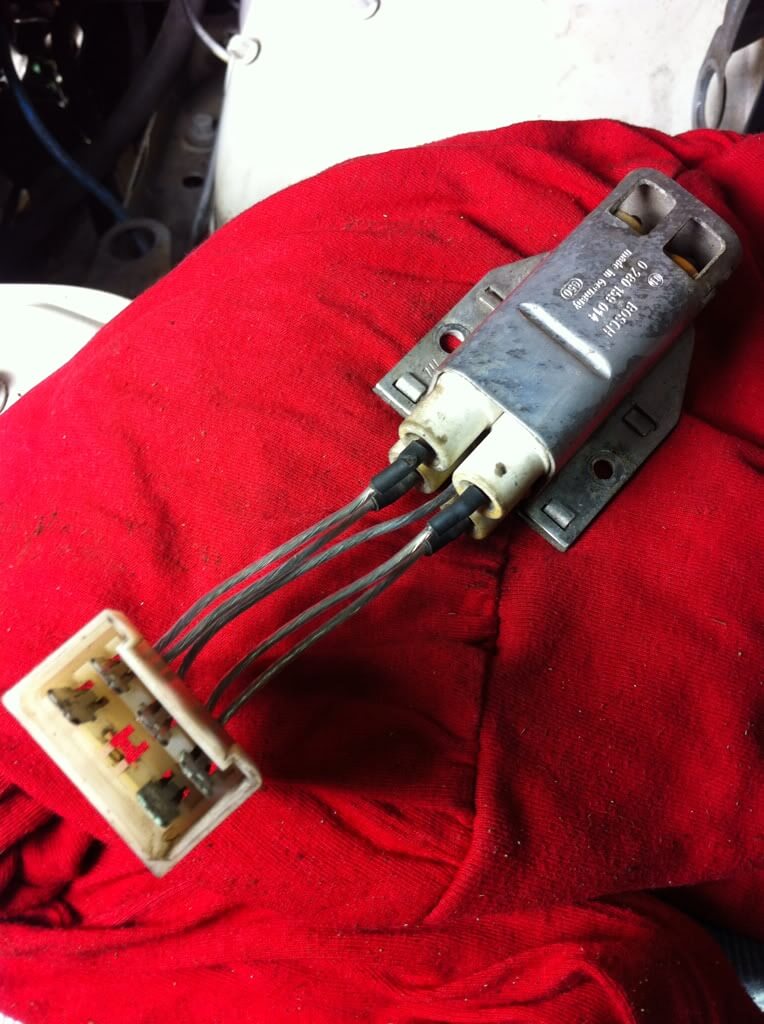

Alltså hur skall de gröna kablarna kopplas in i motståndet? Jag har kollat överallt men finner inget svar

[Victor9färs]


[Victor9färs]

Vilken spridare är Y och Hur skall de sitta i stiften till motståndet?

[lennarte]

Y är färgen på kabeln på engelska = Yellow
BL är Blue
W-SB är White-Svart/Black (alltså 2-färgad)
OR är ORange
Detta är färgerna på original kablar, vad är det för kontaktstycke du har? ???

[Victor9färs]


[lennarte]

Det ensamma stiftet i mitten är ju 2 på elschemat dom övriga är numrerade 1, 3, 4, 6 och 5 är den tomma platsen. Det står säkert på kontaktstycket brukar göra det. På LH systemen ha det ingen betydelse för alla jordas samtidigt i boxen, men Motronic har individuell jord så där måste man nog ha rätt följd. Varför är alla kablarna gröna? Har du Motronic eller LH insprutning

[Victor9färs]

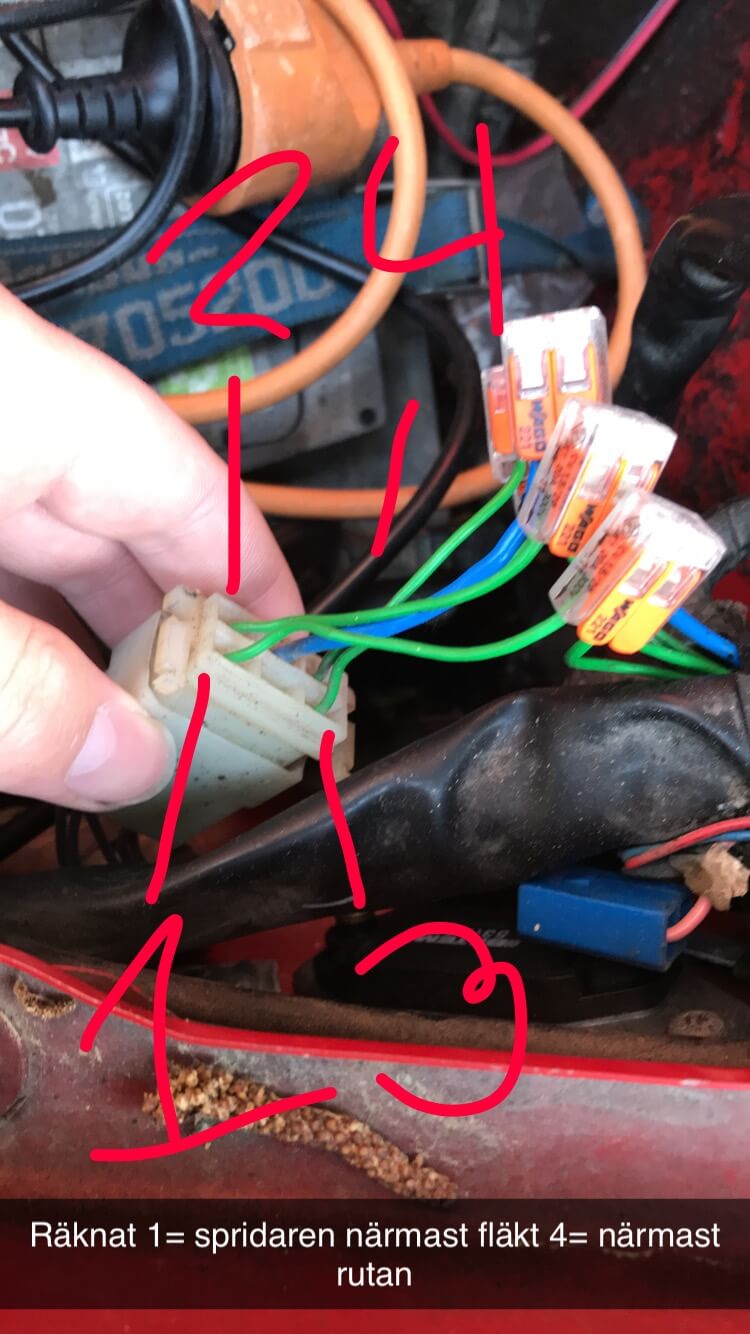

Alltså blir det
123
456?
Jag har LH 2.4
Volvo 945 -96 LTT dvs b230fk manuell

[lennarte]

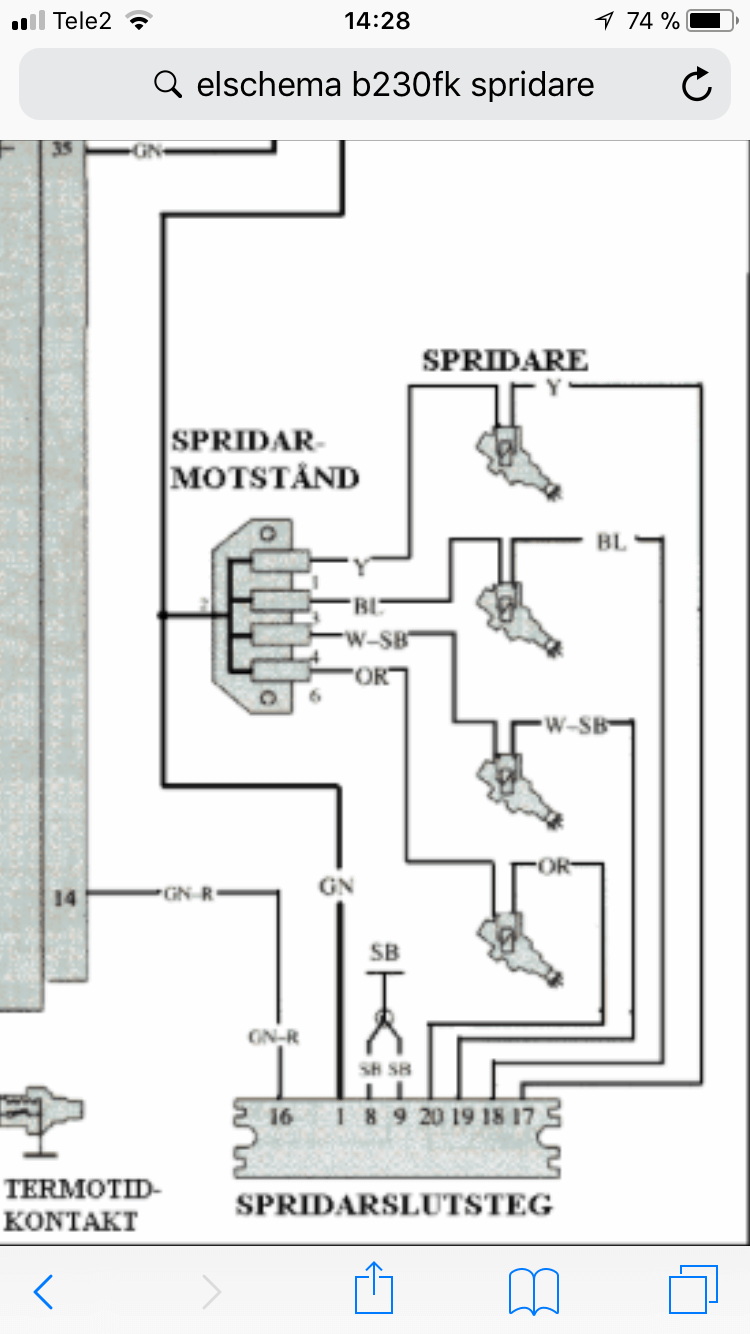

Bilden med elschemat du visar är Motronic, LH har inget slutsteg till spridarna. Då ska det inte spela någon roll hu du sätter kontaktstyckena med dom gröna kablarna. Bränsleboxen jordar alla spridare samtidigt.

[Victor9färs]

Var fel schema jag visade

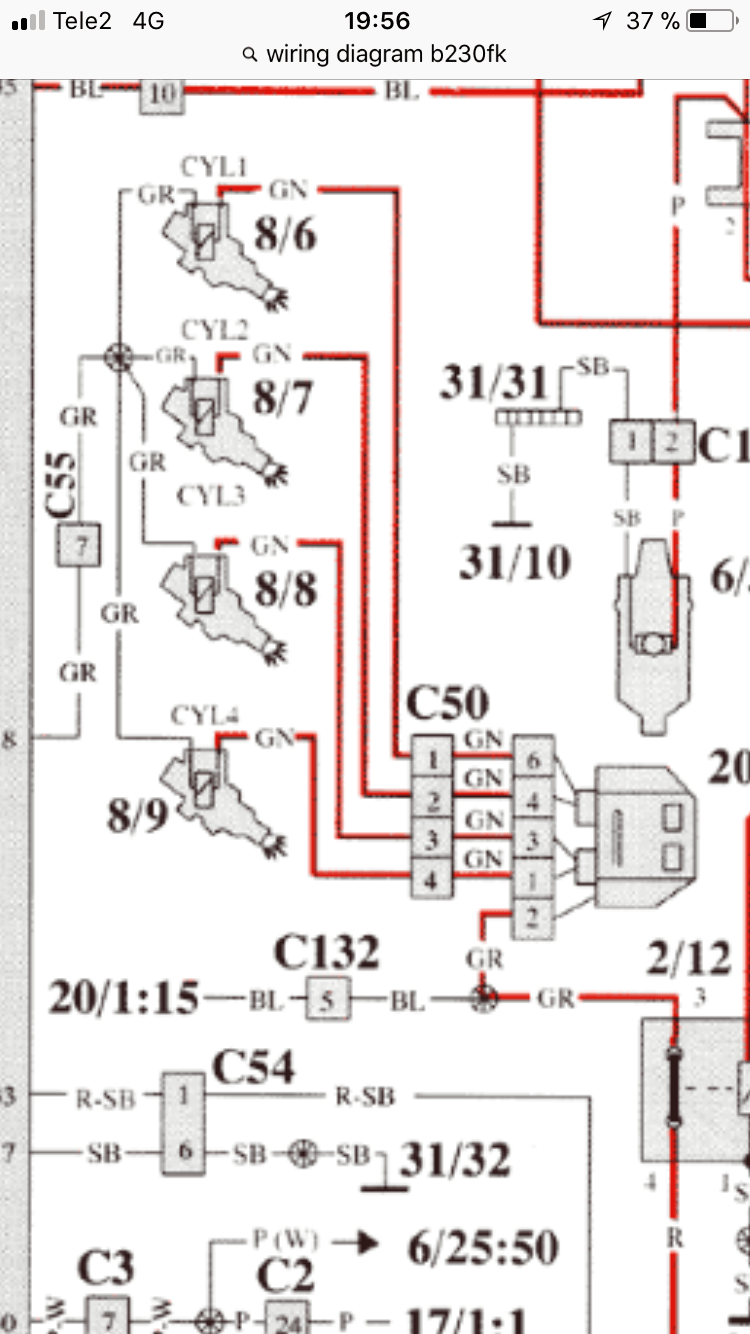

detta schema är det som gäller tror jag :)
