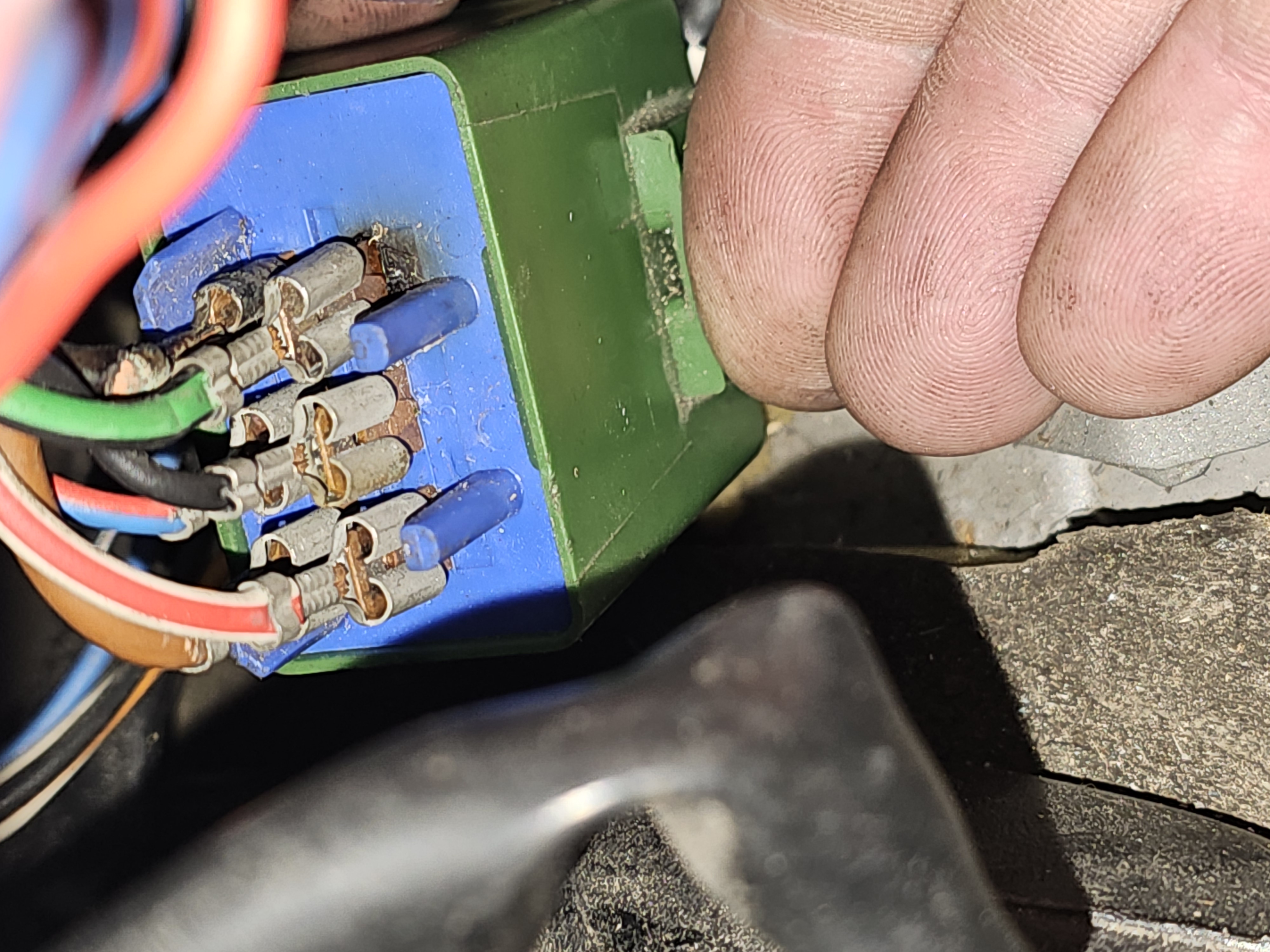

Finns det någon som vet hur bränslereläts kablar ska sitta. Vilka färger och på vilka stift dom ska placeras.
Grönt relä
VOLVO 740
MOTOR B230E
Årsmodell 1987

[Hugo768]

Om du inte fått ihop det har du provat kolla i elschemat för elsystemet till motorn?

[lennarte]

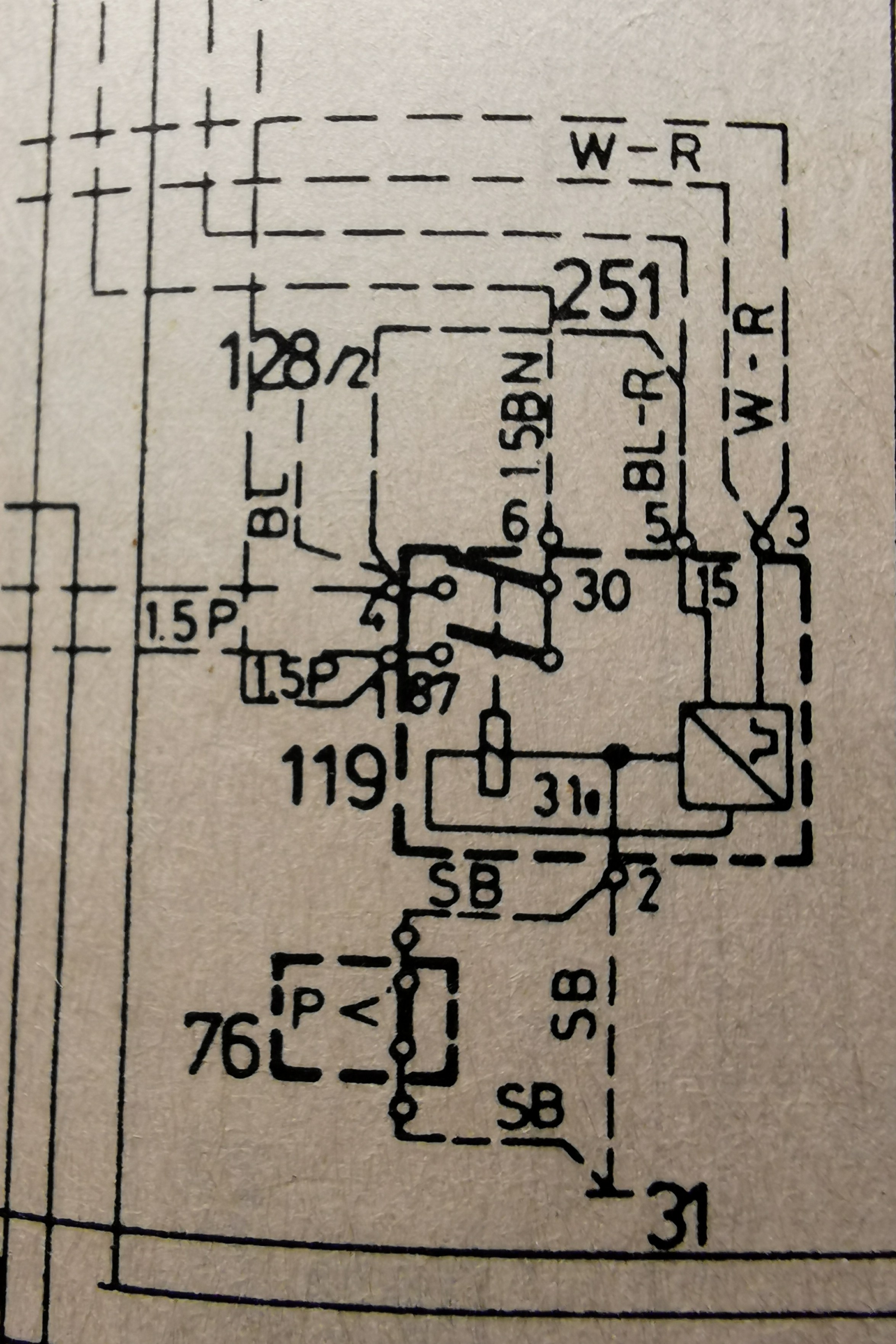

Här är en bild från Volvo 700 elschema för 1984 - 1988 med K-jetronic. 119 är bränsle relä.
Det är numrerat med delvis det gamla systemet (1,2,3,4,5,6) och det nya (15,30,31, 87)
31 eller 2 är jord (svart SB)
30 eller 6 är från säkring 1 (brun BN)
15 eller 5 är tändning på (blå/röd BL-R)
3 är (förmodligen) 3 sek strömmen (vit/röd W-R)
4 är till tankpump, styrttycksventil, tillsatsluftventil (blå BL)
87 eller 1 är till bränslepump (skär P)
Det var lite jobb att "få ihop", hoppas det är rätt och att du fått hjälp av det.
